| Brand Name: | GEZHI or OEM |
| Número De Modelo: | GZ-MxN-MOS100x |
| Cuota De Producción: | 1pc |
| Precio: | Negociable |
| Delivery Time: | 5-8 días del trabajo |
| Payment Terms: | T/T, Western Union |

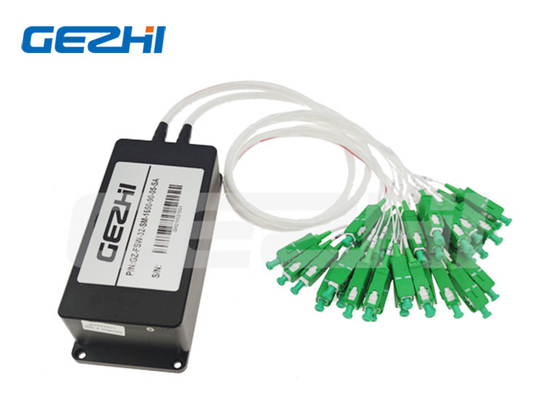

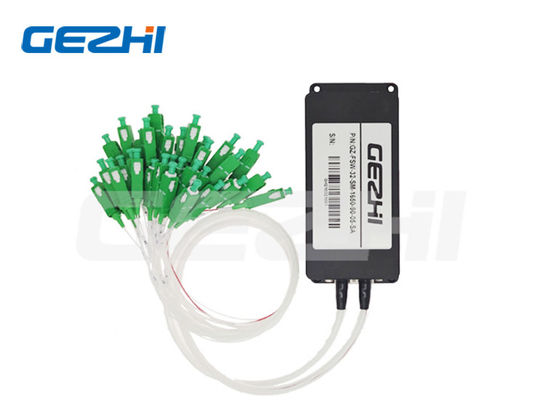

Descripción general del producto del interruptor óptico de matriz MxN
2x16 3x16 4x4 4x16 8x8 Interruptor óptico de matriz para monitoreo del sistema
Interruptor óptico de matriz
Los conmutadores de fibra óptica Matrix MXN permiten la conexión simultánea entre M entradas y N fibras de salida, en una configuración de conexión cruzada totalmente óptica y sin bloqueo.Los conmutadores de matriz óptica GEZHI MxN son útiles para agregar redundancia a una red óptica o para compartir recursos en aplicaciones de prueba y medición.Este conmutador matricial de fibra óptica está disponible en cualquier tamaño MxN hasta 128x128.
Este conmutador de fibra óptica de matriz está desarrollado por GEZHI Photonics Co.,Ltd.El conmutador de fibra óptica Matrix con conmutador de fibra óptica de alto rendimiento y alta velocidad permite que cualquier cantidad de M fibras de entrada se conecte a cualquier cantidad de N fibras de salida sin bloqueos.Tiene un canal personalizado MxN como 2x16, 3x16, 4x4, 4x16, 8x8, 16x16, 18x18, 32x32 de cualquier tamaño hasta 128x128 conmutador de fibra óptica de matriz de canal.
Características y aplicaciones del interruptor óptico de matriz MxN
|
Características
|
Aplicaciones
|
Especificaciones del interruptor óptico de matriz MxN
| Parámetro | Unidad | 2x4 | 2x8 | 2x12 | 2x16 | 2x24 | 2x32 | 2x64 | 4x4 | 8x8 | 16x16 |
| Rango de onda | Nuevo Méjico | 1260~1650 | |||||||||
| Prueba de longitud de onda | Nuevo Méjico | 1310/1550 | |||||||||
| Pérdida de inserción | dB | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.0 | ≤1.8 | ≤1.8 | ≤1.8 |
| Pérdida de retorno | dB | SM ≥ 50 | |||||||||
| Diafonía | dB | ≤-70 | |||||||||
| PDL | dB | ≤0.05 | |||||||||
| WDL | dB | ≤0.25 | |||||||||
| TDL | dB | ≤0.25 | |||||||||
| Repetibilidad | dB | ≤0.02 | |||||||||
| Toda la vida | veces | >107 | |||||||||
| Tiempo de cambio | EM | ≤8 (canal adyacente) | |||||||||
| Potencia óptica | mW | ≤500 | |||||||||
| Modo de control | / | TTL o personalizado | |||||||||
| Temperatura de funcionamiento | ℃ | -10~+55 | |||||||||
| Temperatura de almacenamiento | ℃ | -40~+85 | |||||||||
| Tipo de módulo Dimensiones | milímetro |
135x 64x32 |
220x 204x48 |
220x 204x48 |
220x 204x48 |
220x 204x78 |
220x 204x78 |
300x300x120 |
173x 71x20 |
300x 300x80 |
300x300x120 |
Dibujo de interruptor óptico de matriz 2x32
| OSW | Modo | Longitud de onda | Paquete | Tipo de fibra | Longitud de fibra | conector |
|
2x4 2x32 4x4 4x16 6x36 8x8 16x16 32x32 S=Especialidad |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=Especificar |
M=Módulo S=Especificar |
M5=50/125 M6=62,5/125 09=9/125 S=Especificar |
05 = 0,5 metros 10 = 1,0 metros |
FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Especificar |
|
|
