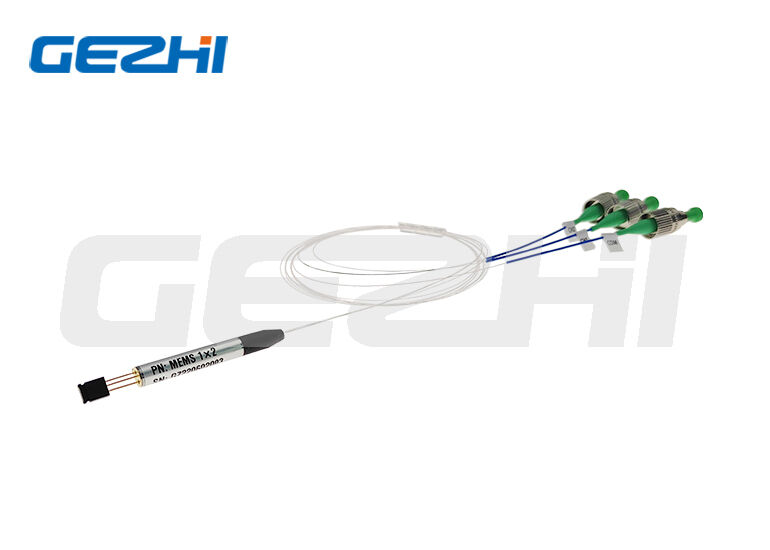

1×N MEMS Switch óptico. MEMS Switch óptico de fibra óptica de modo único y multi-modo.

1×N MEMS Switch óptico. MEMS Switch óptico de fibra óptica de modo único y multi-modo.

Nombre De La Marca:	GEZHI or OEM
Número De Modelo:	MEMS-D-
Cuota De Producción:	1 pieza
Precio:	US$188-US$688
El Tiempo De Entrega:	2-3 semanas

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE RoHS,ISO9001

Documento:

Tipo de conector:

FC/SC/LC...

Tiempo de cambio:

Pérdida de inserción:

1×2 ≤0,8dB；3≤N≤8 ≤1,0dB；17≤N≤32 ≤1,5dB；33≤N≤64 ≤1,7dB

Voltaje de control:

Poder de Max Optical:

≤500mw

Temperatura de funcionamiento:

-20℃ ~ +85℃

Detalles de empaquetado:

Caja de papel

Capacidad de la fuente:

2000 unidades por mes

Descripción del producto

Dispositivo de conmutación óptica MEMS de alto rendimiento 1 × N

Introducción del producto

Gezhi Photonics 1×N MEMS Optical Switch es un componente de conmutación de fibra MEMS en miniatura diseñado para comunicación de fibra, red PON, instrumentación óptica y sistemas de monitoreo de red.Este interruptor óptico MEMS sin bloqueo proporciona dos series de modo único (máximo 1 × 64 canales) y modo múltiple (máximo 1 × 16 canales), con carcasa cilíndrica ultra compacta, velocidad de conmutación rápida, baja pérdida de inserción,Excelente rendimiento de pérdida dependiente de la longitud de onda / térmica / polarización y vida útil ultra larga hasta 10 mil millones de veces de conmutación.

Características clave

1.Estructura cilíndrica ultracompacta	Dos especificaciones de tamaño: Φ5,5×42mm (N≤7 canales), Φ6,0×47mm (8≤N≤64 canales), pequeña huella para módulos ópticos compactos
2. Tiempo de cambio muy rápido	Tiempo de conmutación ≤ 8 ms, conmutación instantánea de vías ópticas para protección de red en tiempo real
3. Baja pérdida de inserción	Diseño de pérdida gradual para diferentes conteos de canales, modo único 1 × 2 sólo ≤ 0,8 dB pérdida de inserción
4. Índice de consistencia óptica superior	WDL≤0,3 dB, TDL≤0,3 dB, PDL≤0,1 dB, repetibilidad ≤±0,05 dB, transmisión estable de la señal
5Alto aislamiento y pérdida de retorno	Pérdida de retorno ≥50dB (modo único), intermitencia transversal ≥45~50dB, evita eficazmente la interferencia transversal de la señal óptica
6.Vida útil muy larga	Durabilidad ≥10 mil millones de ciclos de conmutación, funcionamiento estable a largo plazo
7Adaptabilidad a un amplio entorno de funcionamiento	Temperatura de funcionamiento: -20°C ~ +85°C, temperatura de almacenamiento: -40°C ~ +85°C, humedad 5% ~ 95% RH
8.Modo de conmutación sin bloqueo, tensión de control ≤ 60 V, potencia óptica máxima de 500 mW

Aplicaciones

Completamente aplicable a las industrias de las comunicaciones ópticas y de los ensayos ópticos, escenarios principales:

Red de acceso óptico PON
Intercambio de protección automática de enlace de fibra
Instrumentación de ensayo óptico y equipo de ensayo de laboratorio
Sistema de vigilancia en tiempo real de la red de fibra óptica
Enrutamiento de señales ópticas, distribución de señales ópticas multicanal

Especificaciones de rendimiento

Interruptor óptico MEMS de modo único 1 × N (N ≤ 64)

Parámetro	Unidad	Indice técnico
Largura de onda de funcionamiento	-	Banda O (1290~1330nm), banda L+ (1625~1650nm)
Pérdida de inserción	Db	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.7
El DMAE	Db	≤ 03
TDL	Db	≤ 03
PDL	Db	≤ 01
Pérdida de retorno	Db	≥ 50
Transcurso de audio	Db	2≤N≤32 ≥50;33≤N≤64 ≥45
Repetibilidad	Db	≤ ± 0.05
Tiempo de cambio	ms	≤ 8 años
Durabilidad mecánica	las veces	≥ 10 años000,000,000
Voltado de control	V.	≤ 60 años
Modo de cambio	-	Las demás partidas
Potencia óptica máxima	el valor de la carga	≤ 500
Temperatura de funcionamiento	°C	-20 ~ +85
Temperatura de almacenamiento	°C	-40 ~ +85
Humedad de funcionamiento	Porcentaje RH	5 ~ 95
Dimensión	En el caso de los	N≤7: Φ5,5×42;8≤N≤64: Φ6,0×47

Interruptor óptico MEMS de modo múltiple 1 × N (N ≤ 16)

Parámetro	Unidad	Indice técnico
Largura de onda de funcionamiento	nm	850 ± 30, 1310 ± 30
Pérdida de inserción	Db	N≤12 ≤1,0;13≤N≤16 ≤1.2
El DMAE	Db	≤ 03
TDL	Db	≤ 04
PDL	Db	≤ 02
Pérdida de retorno	Db	≥ 30 años
Repetibilidad	Db	≤ ± 0.05
Tiempo de cambio	ms	≤ 8 años
Durabilidad mecánica	las veces	≥ 10 años000,000,000
Voltado de control	V.	≤ 60 años
Modo de cambio	-	Las demás partidas
Potencia óptica máxima	el valor de la carga	≤ 500
Temperatura de funcionamiento	°C	-20 ~ +85
Temperatura de almacenamiento	°C	-40 ~ +85
Humedad de funcionamiento	Porcentaje RH	5 ~ 95
Dimensión	En el caso de los	N≤7: Φ5,5×42;8≤N≤16: Φ6,0×47

Ruta óptica y dimensión mecánica

1×N MEMS Switch óptico. MEMS Switch óptico de fibra óptica de modo único y multi-modo. 0

Ruta óptica: puerto común (COM) entrada de fibra única, conmuta a cualquiera de los N canales de salida
Tamaño de las viviendas
- Para los vehículos de las categorías A y B, el valor de los valores de los valores de las categorías A y B se calculará en función de los valores de las categorías A y B.
- Para los vehículos de las categorías A y B, el valor de los valores de los valores de las categorías A y B se calculará en función de los valores de las categorías A y B.
Cubierta cilíndrica de metal, con salida de fibra de cola, compatible con varios conectores de fibra

Información de pedido y código modelo

El formato del código del modelo es: MEMS-D-[Canal]-[Largo de onda]-[Tipo de fibra]-[Diámetro de fibra]-[Largo de fibra]-[Conector]

Código del canal:	02 es 1 por 2, 04 es 1 por 4, 08 es 1 por 8, 16 es 1 por 16.
Código de longitud de onda:	85=850nm, 13=1310nm, 14=1490nm, 15=1550nm, 1625=1625nm, 1650=1650nm, 13/15=Dual 1310/1550nm
Tipo de fibra:	5=50/125μm, 6=62.5/125μm, 9=9/125μm, X=Fibra personalizada
Diámetro de la fibra:	25=250μm de recubrimiento, X=Custom
Duración de la fibra:	05=0,5m, 10=1,0m, X=Largo a medida
Conector:	El valor de las emisiones de gases de efecto invernadero se calcula en función de las emisiones de gases de efecto invernadero, de las emisiones de gases de efecto invernadero y de las emisiones de gases de efecto invernadero.

Ejemplo: MEMS-D-16-15-9-25-10-LA → 1×16 modo único 1550nm, fibra 9/125, recubrimiento de 250μm, fibra de 1m, conector LC / APC

Preguntas frecuentes

P1: ¿Para qué se utiliza un interruptor óptico MEMS 1 × N?

R: Nuestro interruptor de fibra MEMS 1 × N se utiliza principalmente para el acceso a la red PON, protección de enlace de fibra, instrumentos de prueba óptica y monitoreo de red de fibra,para realizar la conmutación automática de enrutamiento de señales ópticas multicanal.

P2: ¿Cuál es el canal máximo de su interruptor óptico MEMS de modo único?

R: La versión de modo único admite hasta 1 × 64 canales; la versión de modo múltiple max 1 × 16 canales.

P3: ¿Es este interruptor óptico MEMS de tipo de bloqueo o no bloqueo?

R: Todas nuestras series MEMS-D adoptan el modo de conmutación sin bloqueo, voltaje de control ≤60V.

P4: ¿Cuántas veces se puede cambiar el interruptor óptico MEMS?

R: La durabilidad mecánica alcanza ≥10 mil millones de ciclos de conmutación, larga vida útil para uso continuo industrial.

P5: ¿Qué conectores de fibra se pueden personalizar?

A: Soporte para conectores FC, SC, LC PC/APC, fibra desnuda sin conector también es opcional.

Fabricante: Gezhi Photonics Co., Ltd.

Proveedor profesional de interruptores ópticos MEMS, acopladores de fibra, componentes ópticos pasivos para la industria mundial de comunicaciones de fibra.El objetivo de la investigación es el de:
