La matriz de interruptores ópticos MxN de Gezhi MEMS adopta un diseño de chip MEMS de silicio integrado, que admite la transmisión bidireccional de señales ópticas, configurable como estructura de enrutamiento de señales M×N o N×M.Las especificaciones de los canales van desde mini 4×4 hasta matriz 256×256 a gran escala, circuito de accionamiento integrado compatible CMOS/TTL, controlable de forma independiente cada canal óptico.

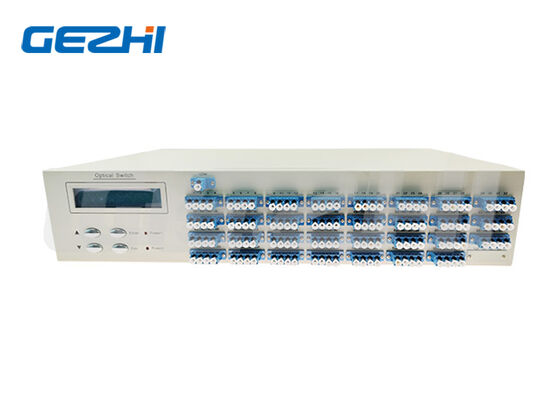

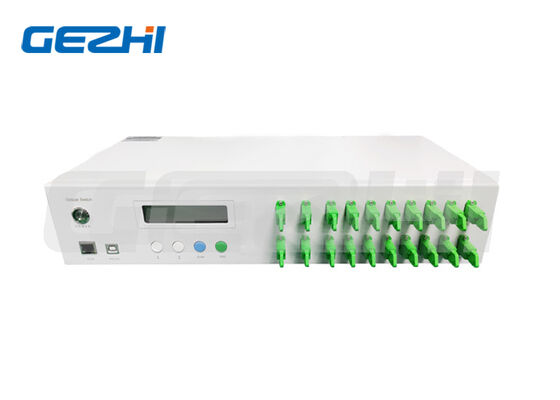

El interruptor de matriz de fibra MEMS de montaje en bastidor pasa estrictas pruebas de fiabilidad de larga duración, ampliamente utilizado en telecomunicaciones, aeroespacial, medición automática de fibra, FTTH,Monitoreo remoto de cables ópticos y otros escenarios de comunicación óptica de alta demanda.

• Sistema de control estable de SerialNet, con una estabilidad y fiabilidad a largo plazo muy altas
• Panel frontal LCD integrado con visualización visual de datos en tiempo real, operación de botón físico
• Transmisión de señal óptica totalmente transparente, baja pérdida dependiente de la longitud de onda
• Apoya el escaneo automático de canales, el intervalo de escaneo personalizable y el rango de canales de inicio/fin
• Interfaces de control duales: puerto serie RS232 + gestión remota de red Ethernet RJ45
• Claves de panel bloqueables y función de bloqueo de canal para evitar mal funcionamiento
• Amplio rango de temperatura y humedad de funcionamiento, adaptabilidad de grado industrial

• Conector de fibra: FC, SC, LC, ST, SMA o personalizado
• Puerto de comunicación: RJ45 + RS232, interfaz personalizada disponible
• Fuente de alimentación: AC 220V ((50/60Hz) / DC 36V~72V; doble AC/DC opcional
• Temperatura de funcionamiento: -10 °C ~ +60 °C
• Temperatura de almacenamiento: -40°C ~ +85°C
• Humedad de trabajo: 5% ~ 95% no condensante
• Tamaño del bastidor: 1U ((483×230×44,5 mm, ≤ 16 canales), 2U ((483×230×89 mm, ≤ 32 canales), 3U/4U/bastidor personalizado

• La tasa de Baud Opcional: 1200, 2400, 4800, 9600, 19200, 57600, 115200 (por defecto 19200)
• Protocolo de control: conjunto de comandos en serie personalizado, que comienza con <, termina con >, código de comando mayúscula
• Métodos de control: funcionamiento local del botón LCD, control en serie RS232, monitoreo remoto Ethernet RJ45

• Pruebas de redes de acceso de fibra óptica FTTH / FITL
• Sistema de medición automática de fibra óptica
• Supervisión remota en tiempo real de las redes ópticas
• Sistema de monitoreo y mantenimiento en línea del cable óptico
• Investigación y ensayos de producción de equipos de telecomunicaciones
• Intercambio de enlace de comunicación óptica aeroespacial
• Enrutamiento de señales ópticas multicanal del centro de datos
• Conmutación de señales de múltiples vías de instrumentos ópticos

Formato del código de pedido:Se aplicará el método de ensayo de los datos en el anexo I.

• Escala de matriz MxN: 4×4 /8×8 /16×16 /32×32 /64×64 /128×128 /a medida
• Modo de fibra: S=Modo único (SM), M=Modo múltiple (MM)
• Longitud de onda: 85=850nm, 13=1310nm, 15=1550nm, 85/13 longitud de onda doble y así sucesivamente
• En el caso de los vehículos de motor, el valor de los valores de los valores de los vehículos de motor es el valor de los valores de los vehículos de motor.
• Especificación del núcleo de fibra: M5=50/125, M6=62.5/125, S9=9/125
• Fuente de alimentación: AC único, DC único, doble AC, doble DC, híbrido AC+DC
• Conector de fibra: FC/UPC, FC/APC, SC/UPC, SC/APC, LC/UPC, LC/APC, sin conector

• Cobertura de matriz grande hasta 256×256, soporte de tamaño multi-canal personalizado
• Pérdida de inserción ultrabaja, alta transmisión de aislamiento, excelente rendimiento de transmisión óptica
• Transmisión bidireccional de señales, con conmutación flexible de la disposición M×N/N×M
• Control remoto dual RS232+Ethernet, soporte de monitoreo a larga distancia sin supervisión
• Diseño montado en rack industrial, armario estándar de 19 pulgadas compatible
• 10 mil millones de veces la vida útil de conmutación, estable operación continua a largo plazo
• Operación visual LCD local + control dual de software remoto, depuración conveniente
• Servicio personalizado completo: longitud de onda, conector, tamaño del bastidor, fuente de alimentación, interfaz

R: Los modelos estándar incluyen 4×4, 8×8, 16×16, 24×24, 32×32, 64×64, 128×128, máximo hasta 256×256 matriz, especificaciones de canal personalizadas disponibles.

R: Tres modos de control: 1. operación de botón físico LCD local; 2. control del ordenador superior del puerto serial RS232; 3. gestión remota de la red Ethernet RJ45.

R: Sí. La matriz de interruptores ópticos MEMS interna admite la transmisión óptica bidireccional, puede usarse como matriz M × N o N × M según sea necesario.

R: La durabilidad de conmutación alcanza ≥ 10 mil millones de veces, adecuada para escenarios de prueba de escaneo automático continuo a largo plazo.

R: Apoya el bloqueo remoto de llaves y los comandos de bloqueo de canales a través del puerto serie, después del bloqueo, el panel frontal no puede cambiar de canal manualmente.
