| Brand Name: | GEZHI or OEM |
| Número De Modelo: | WDM DEL P.M. |
| Cuota De Producción: | 1PC |
| Precio: | Negociable |
| Delivery Time: | 5-8 días del trabajo |
| Payment Terms: | T/T, Western Union |

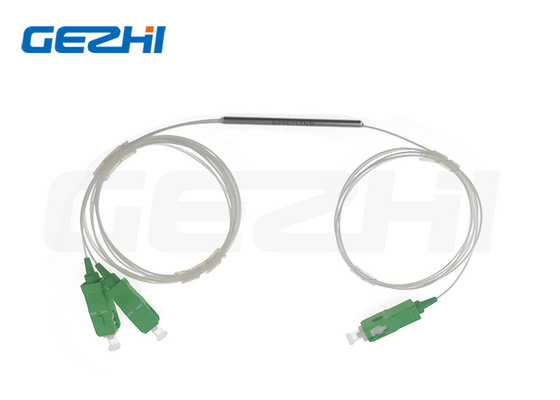

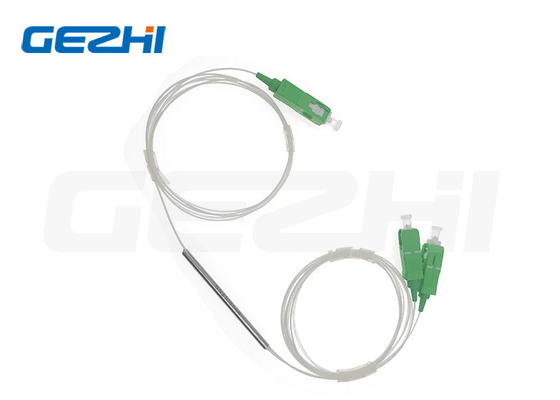

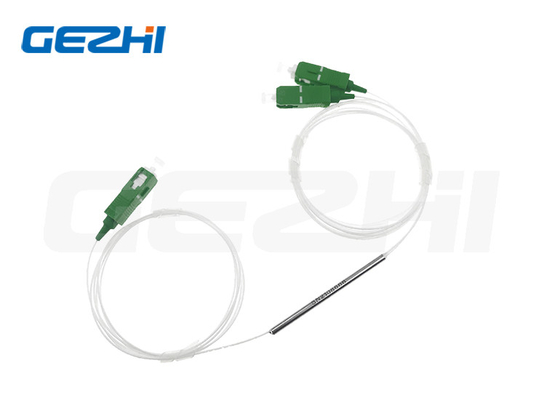

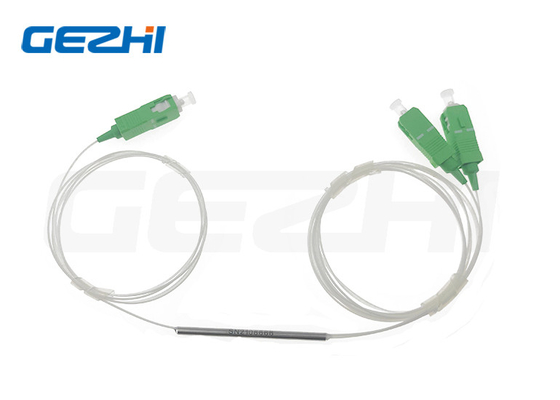

Descripción del producto del WDM del filtro del P.M.
WDM del filtro de la fibra que mantiene de la polarización adaptable del poder más elevado (hasta 20W) para el módulo de CWDM/DWDM
WDM del filtro de la polarización que mantiene
Las series del WDM del filtro de la polarización de GEZHI que mantienen proporcionan la multiplexación de división de longitud de onda mientras que mantienen la polarización de la señal. El P.M. FWDM se basa en tecnología ambientalmente estable de los filtros de la película fina y se caracteriza con el alto ratio de la extinción, la pérdida de inserción baja, y la pérdida de alto retorno. Son ideales para los sistemas de red de alta velocidad del WDM.
Características y usos del WDM del filtro del P.M.
Características
Pérdida de inserción baja
Alto ratio de la extinción
Alto aislamiento
Dirección del poder más elevado
Altas estabilidad y confiabilidad
Usos
Sistema de CATV
Módulo de CWDM/DWDM
Redes de EPON/GPON
Comunicaciones
Supervisión en sistemas coherentes
Especificaciones del WDM del filtro del P.M.
|
Parámetros |
Unidad |
Valores |
|||||
|
Tipo |
- |
1064/980 |
1550/980 |
1550/1064 |
1550/1480
|
2000/1550
|
|
|
Longitud de onda de la transmisión |
nanómetro |
1020~1080 |
1520~1580 |
1520~1580 |
1535~1565 |
1950~2050 |
|
|
Longitud de onda de la reflexión |
nanómetro |
960~990 |
960~990 |
1020~1080 |
1480±10 |
1570±10 |
|
|
Pérdida de inserción máxima en 23℃ |
Canal de transmisión |
DB |
0,8 |
0,7 |
0,8 |
0,8 |
0,8 |
|
|
Canal de la reflexión |
DB |
0,6 |
0,6 |
0,6 |
0,6 |
0,8 |
|
Avelength del @Reflection Min. Transmission Isolation |
DB |
30 |
30 |
30 |
30 |
25 |
|
|
Avelength del @Transmission Min. Reflection Isolation |
DB |
15 |
15 |
15 |
15 |
12 |
|
|
Max. Channel Flatness |
DB |
0,4 |
|||||
|
Min. Extinction Ratio en 23℃ |
Canal de transmisión |
DB |
20 |
||||
|
|
Canal de la reflexión |
DB |
18 |
||||
|
Estabilidad termal de Max. Wavelength |
nm/℃ |
0,003 |
|||||
|
Estabilidad termal máxima de la pérdida de inserción |
dB/℃ |
0,005 |
|||||
|
Pérdida de vuelta mínima en 23℃ |
DB |
50 |
|||||
|
Manejo de la potencia del máximo (CW) |
W |
1, 3, 5, 10, 20 o especificado |
|||||
|
Max. Tensile Load |
N |
5 |
|||||
|
Temperatura de funcionamiento |
℃ |
0~+70
|
|||||
|
Temperatura de almacenamiento |
℃ |
-40~+85 |
|||||
|
Con los conectores, el poder de dirección es 1W solamente, IL es 0.3dB más arriba, RL es 5dB bajar, y el ER es 2dB más bajo. |
|||||||
|
La llave del conector se alinea para reducir eje. |
|||||||
Dimensión
Información de Odering del WDM del filtro del P.M.
|
HPMFWDM-1111-23-444-555-67-8-999-AABB (tipo de la fibra del P.M.) HPFWDM-1111-23-444-555-67-8-999-AABB (tipo de la fibra del SM) |
|
| 1111 - Longitud de onda: | 5506=T1550nm/R1064nm, 0698=T1064nm/R980nm, SSSS=Specified |
| 2 - Tipo de la bomba: | F=Forward, B=Backward |
| 3 - AXIS de trabajo para la ruta de la señal: | El funcionamiento del eje de B=Both, F=Fast AXIS bloqueó |
| 444 - Tipo de la fibra para COM y el paso: | 001=PM1550, 003=PM980,045=PM1950, SSS=Specified |
| 555 - Tipo de la fibra para la referencia: | 001=PM1550, 003=PM980, 004=Hi1060, 008=SMF-28E, SSS=Specified |
| 6 - Dimensiones del paquete: | 0=φ5.5x35m m (≤5W), 1=70x12x8m m, S=Specified |
FAQ
Q1: ¿Puedo tener un orden de la muestra del WDM del filtro de la polarización que mantiene? ¿Cuál es su MOQ?
A1: La orden de la muestra es agradable probar y comprobar calidad. No hacemos MOQ, muestra 1pcs estamos disponibles. También las muestras mezcladas son aceptables.
Q2: ¿Cuál es el plazo de ejecución?
A2: El plazo de ejecución normal está sobre 1week, para la cantidad grande y los productos especiales. Compruebe por favor el plazo de ejecución con nuestras ventas.
representante. Pero mantenemos común para algunos productos, podríamos enviar 1-3 días después de recibir el pago.
Q3: ¿Cuáles son las condiciones de pago del WDM del filtro de la polarización que mantiene?
A3: Término del pago: T/T, Paypal, unión occidental, pago al contado, ALI etc.
Q4: ¿Cuál es su WDM del filtro de la polarización del tiempo de la garantía que mantiene?
A4: la garantía de 3 años.
Q5: ¿Podría utilizar nuestro propio logotipo, etiqueta y paquete?
A5: Sí, podríamos proporcionar el servicio que según sus requisitos, los productos del diseño etiquetan, logotipo, PN, SN, paquete del OEM.
|
|
