Componentes que mantienen de la polarización

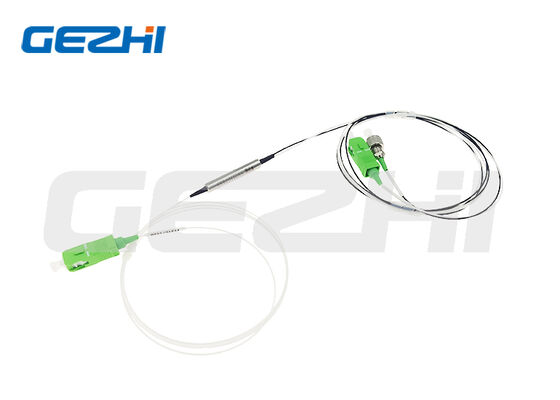

1×2 PM1550 Dispositivo de mantenimiento de polarización DWDM con longitud de onda de 1550 nm, baja pérdida de inserción y alta relación de extinción

Name: 1×2 PM1550 Dispositivo de mantenimiento de polarización DWDM con longitud de onda de 1550 nm, baja pérdida de inserción y alta relación de extinción
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Dispositivo DWDM 1×2 PM1550
Price: 638.00 USD
Availability: InStock

Nombre De La Marca:	GEZHI or OEM
Número De Modelo:	Dispositivo DWDM 1×2 PM1550
Cuota De Producción:	1 pieza
Precio:	US$288-US$988
Condiciones De Pago:	T/T, Unión Occidental

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE RoHS,ISO9001

Documento:

1x2 PM DWDM.pdf

Longitud de onda:

1550nm

tipo de fibra:

PM1550

Espaciado de canales:

50GHz / 100GHz / 200GHz

Pérdida de inserción:

≤1,0 dB/≤0,8 dB/≤0,8 dB

Ratio de la extinción:

≥20dB

Dimensión del paquete:

Φ5.5×35mm

Detalles de empaquetado:

Caja de papel

Capacidad de la fuente:

5000PCS por mes

Resaltar:

Dispositivo DWDM de mantenimiento de polarización 1x2 PM1550

Componente de mantenimiento de polarización de longitud de onda de 1550 nm

Dispositivo DWDM PM1550 de baja pérdida de inserción

Descripción del producto

1×2 PM1550 Dispositivo de mantenimiento de polarización DWDM

1- Introducción del producto

El Multiplexador de División de Polarización Manteniendo Densidad de Longitud de Onda 1 × 2 (PM DWDM) es un dispositivo óptico pasivo de mantenimiento de polarización desarrollado por Gezhi Photonics.Diseñado en estricta conformidad con la red de longitud de onda estándar de la UIT, it adopts precision optical coating and polarization-maintaining fiber coupling technology to realize splitting/combining of single-channel optical signals while fully preserving the polarization state of incident light.

Con bajas pérdidas de inserción, altas pérdidas de retorno, alta relación de extinción y excelente estabilidad de deriva térmica, el componente admite tres espaciamientos de canales estándar de la UIT: 50 GHz, 100 GHz y 200 GHz.Maneja la energía de onda continua desde 0.3W a 5W, con embalaje de disipador de calor personalizado disponible para aplicaciones de alta potencia de más de 10W. Ampliamente implementado en sistemas de comunicación óptica sensibles a la polarización, incluida la transmisión CATV,sistemas WDM de columna vertebral y redes de acceso óptico EPON/GPON.

2Características clave y aplicaciones típicas

Características clave	Aplicaciones típicas
Baja pérdida de inserción	Sistemas de transmisión óptica CATV
Pérdida de rendimiento alta	Sistemas de transmisión WDM densos de columna vertebral
Alta proporción de extinción	Redes de acceso óptico pasivo EPON / GPON
Excelente estabilidad térmica tanto para la longitud de onda como para la pérdida de inserción	Sistemas de ensayo óptico de precisión que requieren una polarización estable
Opciones de separación de múltiples canales: 50 GHz / 100 GHz / 200 GHz	Sistemas de ensayo óptico de precisión que requieren una polarización estable
Grados múltiples de gestión de la energía CW; paquete de disipadores de calor para uso de alta potencia	Fragmentación/combinación continua y pulsada del haz láser para escenarios industriales de alta potencia
Paquete de metal estándar compacto: Φ5,5 × 35 mm, fácil de integrar en el sistema
Conectores de fibra y longitud de fibra; módulos DWDM 1×N PM disponibles bajo petición

3Especificaciones principales

Parámetros	Unidad	50 GHz	100 GHz	200 GHz
Espaciado entre canales	En GHz	50	100	200
Banda de paso de canal (@-0.5dB)	nm	> 0 años1	> 0 años22	> 0 años5
Pérdida de inserción (puerto de paso)	Db	≤ 10	≤ 08	≤ 08
Pérdida de inserción (puerto de reflexión)	Db	≤ 07	≤ 05	≤ 05
El aislamiento (puerto de paso)	Db	≥ 25 años	≥ 25 años	≥ 25 años
El aislamiento (puerto de reflejo)	Db	≥ 13 años	≥ 13 años	≥ 13 años
Proporción de extinción	Db	≥ 20	≥ 20	≥ 20
Pérdida de retorno	Db	≥ 50	≥ 50	≥ 50
Estabilidad térmica en longitud de onda	nm/°C	≤ 0003	≤ 0003	≤ 0003
Pérdida de estabilidad térmica de inserción	dB/°C	≤ 0005	≤ 0005	≤ 0005
Control de potencia de CW máximo	No	0.3 / 1 / 5 (opcional)	0.3 / 1 / 5 (opcional)	0.3 / 1 / 5 (opcional)
Carga de tracción	No	≤ 5 años	≤ 5 años	≤ 5 años
Temperatura de funcionamiento	°C	-5 ~ +75	-5 ~ +75	-5 ~ +75
Temperatura de almacenamiento	°C	-40 ~ +85	-40 ~ +85	-40 ~ +85
Dimensión del paquete estándar	En el caso de los	F5 × 35	F5 × 35	F5 × 35

Las notas

Las especificaciones anteriores se aplican a los dispositivos desnudos sin conectores. Si están equipados con conectores, la pérdida de inserción aumentará en 0,3 dB, la pérdida de retorno disminuirá en 5 dB,y la proporción de extinción bajará en 2dB.

El paquete de disipadores de calor está disponible para aplicaciones con una potencia superior a 10W.

Para las aplicaciones con láser pulsado, informe con antelación la energía del pulso y la potencia máxima.

Los módulos DWDM 1×N PM personalizados están disponibles; por favor póngase en contacto con Gezhi Photonics para obtener soluciones.

4.Tabla de definición del código de orden

Forma del modelo: PMDWDM-1-2-3-4-5-6-7-8-9

	Código opcional y descripción correspondiente
1 Espaciado entre canales	050=50 GHz; 100=100 GHz; 200=200 GHz
2 longitud de onda del centro	C21=1560.61nm; C23=1558.98nm; S=Longitud de onda especificada por el cliente
3 Eje de trabajo	B=Tanto el eje lento como el eje rápido son viables; F=Sólo el eje lento, bloqueado el eje rápido
4 Tipo de fibra	PM1550; S=Fibra especificada a medida
5 Manejo de la energía	0L=0.3W; 01=1W; 02=2W
6 Dimensión del paquete	S1=Φ5,5×35 mm; S=Tamaño del paquete a medida
7 Tipo de cola de cerdo	00=fibra desnuda; 09=tubo suelto de 900μm
8 La longitud de la fibra	La longitud de la línea de banda es la longitud de la línea de banda.
9 Tipo de conector	Se utilizará un conector para conectar el cable de la unidad de transmisión de la unidad.

5Tipo de embalaje

6- Sobre nosotros.

Gezhi Photonics Co., Ltd. posee un taller operativo de 1500 metros cuadrados, usa un cuarto limpio, sin polvo, ordenado, planeado. con 20 años de experiencia equipo técnico que hizo los productos de Gezhi confiables,Estables y altamente cualificadosAdemás, con 160 trabajadores con experiencia completa en producción rápida, eficiente y calificada, aumenta la capacidad de los productos GEZHI, con alta calidad y precio razonable y competitivo.Gezhi Photonics continúa cooperando con operadores de telecomunicaciones internacionales y nacionales, proveedor de equipos, universidades, empresa científica y de investigación, así como aprovechando su talento social, la información y la tecnología para beneficiar el desarrollo empresarial.Gracias a nuestros excelentes servicios de ingeniería, diseño personalizado, soporte técnico, revisión de productos, prototipos rápidos de muestras y producción en masa entrega rápida para nuestros clientes, atendemos a más de 30 países y regiones, incluida Europa,Estados Unidos, el sudeste asiático, Oriente Medio, etc.

1×2 PM1550 Dispositivo de mantenimiento de polarización DWDM con longitud de onda de 1550 nm, baja pérdida de inserción y alta relación de extinción

7Nuestro certificado.
