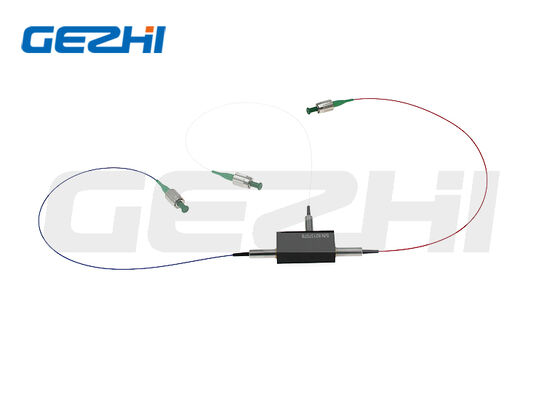

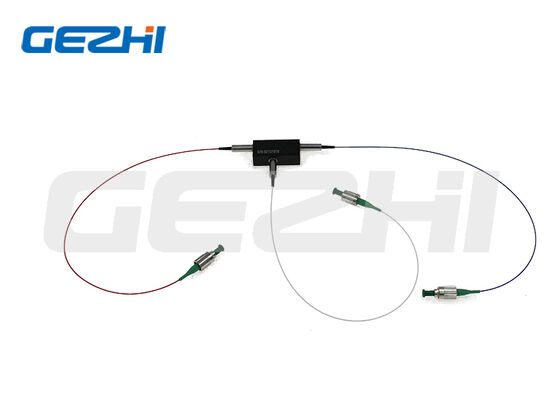

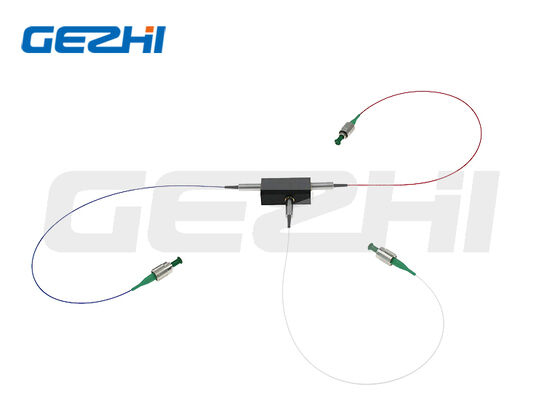

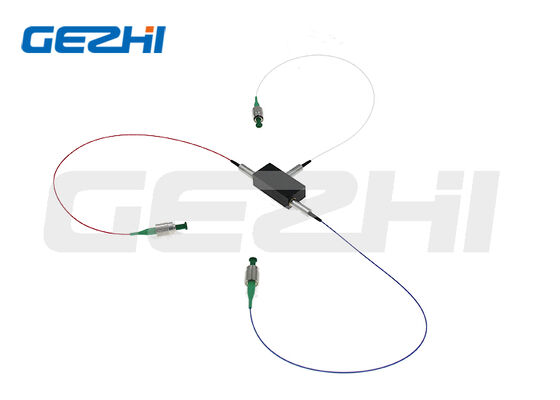

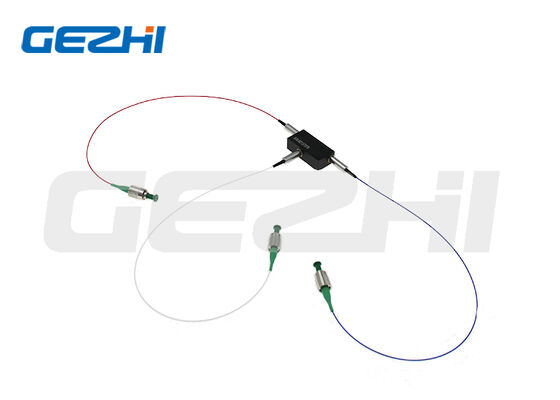

Polarización basada en cristales TGG que mantiene el circulador óptico con alto índice de extinción, baja pérdida de inserción y amplia cobertura de longitud de onda

Name: Polarización basada en cristales TGG que mantiene el circulador óptico con alto índice de extinción, baja pérdida de inserción y amplia cobertura de longitud de onda
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Circulador óptico de mantenimiento de polarización TGG de 3 puertos
Price: 638.00 USD
Availability: InStock

Nombre De La Marca:	GEZHI or OEM
Número De Modelo:	Circulador óptico de mantenimiento de polarización TGG de 3 puertos
Cuota De Producción:	1 pieza
Precio:	US$288-US$988
Condiciones De Pago:	T/T, Unión Occidental

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE RoHS,ISO9001

Longitud de onda operativa:

532 / 635 / 680 / 780 / 808 / 850 / 930 / 980 / 1030 / 1053 / 1064 / 1150nm

Pérdida de inserción:

≤1,5 dB (780-1150 nm); ≤2,5 dB (532/635/680 nm)

Aislamiento mínimo:

≥20 / ≥22dB

Ratio de la extinción:

≥18dB (Tipo B); ≥20dB (Tipo F)

Potencia máxima en onda continua:

0,5 / 5 / 10 / 20W

Tamaño del paquete:

70×28×26mm

Detalles de empaquetado:

Caja de papel

Descripción del producto

Circulador óptico de mantenimiento de polarización basado en TGG (532, 635, 680, 780, 808, 850, 930, 980, 1030, 1053, 1064, 1150 nm)

Descripción general del producto

El circulador óptico de mantenimiento de polarización basado en TGG de Gezhi Photonics adopta un cristal magnetoóptico de granate de terbio y galio de alto rendimiento como componente central. Cubre un amplio rango de longitudes de onda de 532 nm a 1150 nm, incluidas las bandas comunes visibles e infrarrojas cercanas.

Este circulador PM presenta una pérdida de inserción ultrabaja, un aislamiento superior, un alto índice de extinción y una alta pérdida de retorno. Admite manejo de potencia CW desde 0,5 W hasta 20 W y dos modos de trabajo del eje de polarización (solo eje doble tipo B y eje lento tipo F). Está disponible un paquete compacto estándar de 70 × 28 × 26 mm, con fibra flexible, longitud de fibra, tipo de conector y potencia máxima de pulso totalmente personalizables. Ideal para amplificadores de láser de fibra, instrumentos ópticos médicos y sistemas de pruebas ópticas de precisión.

Características clave

Baja pérdida de inserción: ≤1,5 dB para bandas de 780 a 1150 nm, ≤2,5 dB para 532/635/680 nm
Alto aislamiento: aislamiento mínimo ≥20 dB, aislamiento máximo hasta ≥26 dB
Alto índice de extinción: ≥18dB (Tipo B), ≥20dB (Tipo F)
Pérdida de retorno alta ≥45 dB, diafonía ultrabaja
Amplia cobertura de longitud de onda: 532, 635, 680, 780, 808, 850, 930, 980, 1030, 1053, 1064, 1150 nm
Múltiples opciones de potencia CW: 0,5 W, 5 W, 10 W, 20 W
Dos modos de alineación de polarización: B (ambos ejes), F (solo eje lento)
Varias opciones de fibra PM: PM460, PM630, PM780, PM980, PM1060
Pigtail opcional: Fibra desnuda/tubo suelto de 900 μm; longitud de fibra personalizable
Múltiples opciones de conector: FC/UPC, FC/APC, SC/UPC, SC/APC
Amplio rango de temperatura de trabajo: 0 ℃ ~ +60 ℃; temperatura de almacenamiento: -10 ℃ ~ +75 ℃
Compatible con embalaje personalizado, longitud de onda y especificaciones de potencia de pulso.

Aplicaciones típicas

Amplificadores de fibra y sistemas láser de fibra
Equipos ópticos médicos y láseres médicos
Instrumentos ópticos de prueba y medición
Circuitos ópticos de polarización de precisión
Configuraciones de investigación de laboratorio e interferometría

Especificaciones técnicas

Parámetro	Unidad	Especificación
Longitud de onda operativa	Nuevo Méjico	532 / 635 / 680 / 780 / 808 / 850 / 930 / 980 / 1030 / 1053 / 1064 / 1150
Ancho de banda de longitud de onda	Nuevo Méjico	±5 / ±10 (Depende de la longitud de onda)
Pérdida de inserción	dB	≤1,5 (780–1150 nm); ≤2,5 (532/635/680 nm)
Aislamiento mínimo	dB	≥20 / ≥22
Aislamiento de picos	dB	≥25 / ≥26
Relación de extinción (Tipo B)	dB	≥18
Relación de extinción (Tipo F)	dB	≥20
Pérdida de devolución	dB	≥45
Diafonía	dB	≥45
Manejo de potencia máxima CW	W.	0,5 / 5 / 10 / 20
Carga de tracción	norte	≤5
Temperatura de funcionamiento	℃	0 ~ +60
Temperatura de almacenamiento	℃	-10 ~ +75
Tamaño del paquete estándar	milímetros	70×28×26

Notas importantes

Las especificaciones anteriores se aplican a dispositivos sin conectores. Si está equipado con conectores, la pérdida de inserción aumentará en 0,3 dB, la pérdida de retorno disminuirá en 5 dB y la relación de extinción disminuirá en 2 dB.

Para aplicaciones de operación por pulsos, infórmenos de la energía del pulso y la potencia máxima con anticipación para que coincida con el producto adecuado.

Dimensiones

Información de pedido

Código de modelo: PMCIR-X-XXXX-X-XX-XXXX-XX-XX-XX-XX-XX

Número de serie	Elemento de parámetro	Definición de código
①	Puerto	3 = 3 puertos
②	Longitud de onda	532 / 635 / 680 / 780 / 808 / 850 / 930 / 980 / 1030 / 1053 / 1064 / 1150 S = Longitud de onda especificada personalizada
③	Alineación del eje	B = Ambos ejes trabajando F = Eje lento trabajando, eje rápido bloqueado N = tipo no PM
④	Manejo de energía	0L = 0,5W 01 = 1W 10 = 10W 20 = 20W S = Potencia especificada personalizada
⑤	Tipo de fibra	PM460 / PM630 / PM780 / PM980 / PM1060 S = Fibra especificada personalizada
⑥	Dimensión del paquete	T2 = Estándar 70×28×26 mm S = Tamaño de paquete especificado personalizado
⑦	Tipo de coleta	00 = Fibra desnuda 09 = tubo suelto de 900 μm
⑧	Longitud de la fibra	08 = 0,8 m 10 = 1 metro S = Longitud especificada personalizada
⑨	Tipo de conector	FP = FC/UPC FA = FC/APC SP = SC/UPC SA = SC/APC S = Conector especificado personalizado/fibra desnuda sin conector
⑩	Potencia máxima de pulso	00 = Onda Continua (CW) 10 = potencia máxima de 10 kW 20 = 20kW de potencia máxima SS = potencia de pulso especificada personalizada

Tabla de información de embalaje

Artículo	Detalles
Tipo de embalaje	Bolsa de PE individual o embalaje personalizado
Opción de etiqueta	Etiqueta de producto/etiqueta OEM
Caja exterior	Cartón de exportación estándar
Soporte de muestra	Disponible
Suministro a granel	Disponible
