Detalles de los productos

En casa. Productos

Componentes que mantienen de la polarización

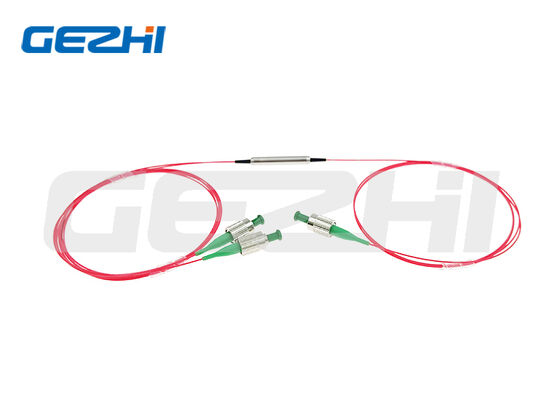

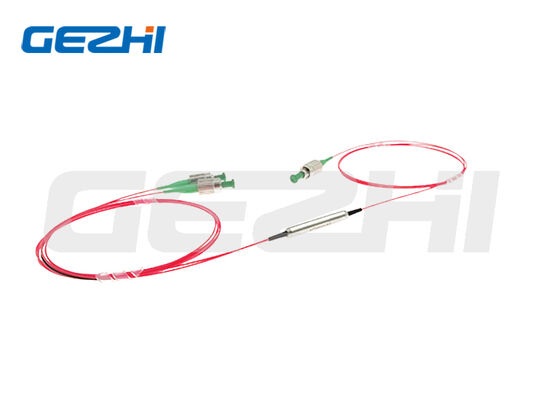

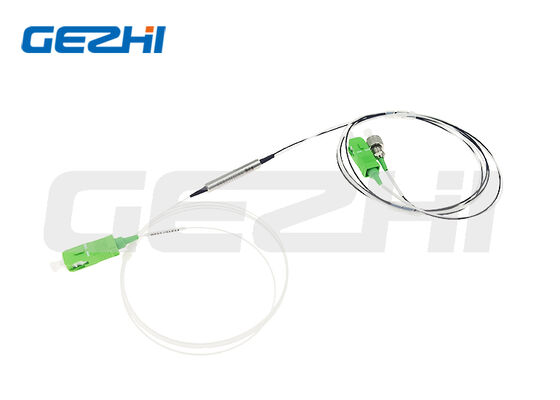

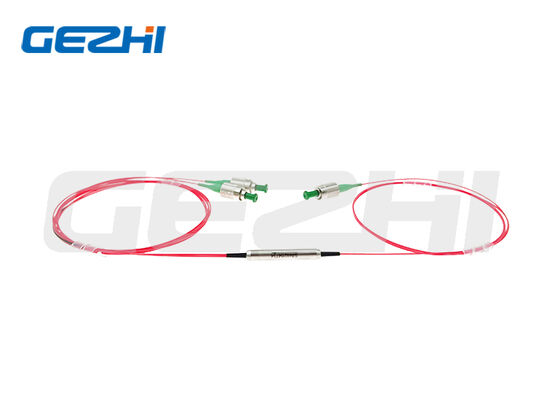

Filtro PM Polarización WDM Filtro WDM de mantenimiento con pérdida de inserción ultrabaja Alto índice de extinción de polarización y múltiples combinaciones de longitudes de onda

Name: Filtro PM Polarización WDM Filtro WDM de mantenimiento con pérdida de inserción ultrabaja Alto índice de extinción de polarización y múltiples combinaciones de longitudes de onda
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: PMFWDM-XXXX-XX-XX-X-XX-XX-XX-XX-XX
Price: 438.00 USD
Availability: InStock

Nombre De La Marca:	GEZHI or OEM
Número De Modelo:	PMFWDM-XXXX-XX-XX-X-XX-XX-XX-XX-XX
Cuota De Producción:	1 pieza
Precio:	US$188-US$688
El Tiempo De Entrega:	2-3 semanas
Condiciones De Pago:	T/T, Unión Occidental

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE RoHS,ISO9001

Documento:

PM Filter WDM.pdf

Pérdida de inserción:

≤0,8 dB (puerto de paso), ≤0,5 dB (puerto de reflexión)

Aislamiento:

≥25~30 dB (Apto), ≥12~15 dB (Reflejo)

Ratio de la extinción:

≥18~20dB

Pérdida de devolución:

≥50dB

Manejo de potencia máxima:

0,5/1/5W; >10W con disipador de calor

Temperatura de funcionamiento:

-5 ~ +75℃

Detalles de empaquetado:

Caja de papel

Capacidad de la fuente:

2000 unidades por mes

Descripción del producto

1. Descripción general del producto

Nombre del producto

Filtro de mantenimiento de polarización WDM / PM Filtro WDM

Fabricante

Gezhi Photonics Co., Ltd. y sus subsidiarias

Nuestro filtro PM WDM es un multiplexador de división de longitud de onda profesional que mantiene la polarización,diseñados para separar/combinar dos señales ópticas de diferentes longitudes de onda en circuitos de fibra que mantienen la polarizaciónApoyamos múltiples combinaciones de longitudes de onda convencionales para láser de fibra, comunicación óptica, CATV y sistemas de red óptica pasiva.con conector y carcasa de disipador de calor de alta potencia.

Combinaciones de longitudes de onda disponibles

980/1030 nm
980/1064 nm
980/1550 nm
1064/1550 nm
1310/1550 nm
1480/1550 nm
2000/1550 nm

2Características principales del producto

✅ Pérdida de inserción muy baja
✅ Alta pérdida de retorno ≥50 dB
✅ Alta relación de extinción por polarización
✅ Largura de onda estable y pérdida bajo variación de temperatura
✅ Opciones de energía CW múltiples: 0.5W / 1W / 5W (página de disipador de calor de 10W + disponible)
✅ Envase metálico compacto de 5.5×35 mm
✅ Fibra PM personalizada, fibra de modo único, longitud de cola y conectores
✅ Amplio rango de temperaturas de funcionamiento -5°C ~ +75°C

3. Principales aplicaciones

Sistema de transmisión de fibra óptica CATV
Sistema de multiplexado y desmultiplexado óptico WDM
Redes ópticas pasivas EPON / GPON
Combinador de bomba láser de fibra y separación de señales
Equipo de ensayo de mantenimiento de fibra de polarización
Comunicación óptica en el infrarrojo medio de 2 μm (modelo 2000/1550 nm)

4Especificaciones técnicas completas

Cuadro de parámetros estándar

Parámetro	Unidad	Rendimiento estándar
Pérdida de inserción de puerto de paso	Db	≤ 08
Reflejar la pérdida de inserción del puerto	Db	≤ 0,5 (2000/1550: ≤ 0,8)
Pasar aislamiento @Reflect longitud de onda	Db	≥ 25 ~ 30
Reflejo aislamiento @Pasa longitud de onda	Db	≥ 12 ~ 15
Proporción de extinción	Db	≥ 18 ~ 20
Pérdida de retorno	Db	≥ 50
Estabilidad térmica en longitud de onda	nm/°C	≤ 0003
Pérdida de estabilidad térmica de inserción	dB/°C	≤ 0005
CW Máximo manejo de potencia	No	0.5 / 1 / 5; >10W con paquete de disipador de calor
Carga de tracción	No	≤ 5 años
Temperatura de funcionamiento	°C	-5 ~ +75
Temperatura de almacenamiento	°C	-40 ~ +85
Tamaño del paquete estándar	En el caso de los	Φ5,5 × 35

Tabla de coincidencia de la banda de longitud de onda

Modelo de código	Banda de paso (nm)	Banda de reflexión (nm)
T1064/R980	1020 ~ 1080	960 ~ 990
T1550/R980	1520 hasta 1580	960 ~ 990
T1550/R1064: las condiciones de los productos	1520 hasta 1580	1020 ~ 1080
T1550/R1310	1530 a 1600	1270 a 1350
T1550/R1480	1535 hasta 1580	1470 ~ 1490
T2000/R1550	Entre 1950 y 2050	1530 a 1570

Notas importantes

Las especificaciones anteriores se aplican a los dispositivos de fibra desnuda. Equipados con conectores: Pérdida de inserción +0.3 dB, Pérdida de retorno -5 dB, Relación de extinción -2 dB.
En el caso de los equipos de alta potencia superiores a 10 W, el embalaje del disipador de calor es obligatorio.
Aplicación de señal de pulso: proporcione energía de pulso y potencia máxima para el diseño personalizado.

5. Ordenando el código explicación

Forma de pedido: PMFWDM-XXXX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX

Posición de código	Definición	Opciones opcionales
1 Combinación de longitud de onda	Pareja de doble longitud de onda	El importe total de las pérdidas de crédito derivadas de las pérdidas de crédito derivadas de las pérdidas de crédito derivadas de las pérdidas de crédito derivadas de las pérdidas de crédito derivadas de las pérdidas de crédito derivadas de las pérdidas de crédito derivadas de las pérdidas de crédito derivadas de las pérdidas de crédito.
2 Eje de polarización de trabajo	Diseño del eje de polarización	B=Los dos ejes funcionan; F=Sólo eje lento, eje rápido bloqueado
3 Fibra de puerto de comunicación y transmisión	Tipo de fibra PM	Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero.
4 Fibra de puerto reflejada	Tipo de fibra	Se aplicará el método de comprobación de la calidad de los productos.
5 Calificación de potencia	Potencia máxima CW	0L=0,5W; 01=1W; 02=2W; potencia más alta personalizable
6 Tamaño del envase	Dimensión de la vivienda	S1=Φ5.5×35mm; S=Tamaño personalizado
7 Tipo de cola de cerdo	Protección por fibra	00=fibra desnuda; 09=tubo suelto de 900μm
8 La longitud de la fibra	longitud de la cola de cerdo	La longitud de la línea de banda es la longitud de la línea de banda.
9 Tipo de conector	Conector de extremo	Se utilizará un conector para conectar el cable de la unidad de transmisión de la unidad.

Apoyo de servicio personalizado

Combinaciones de longitud de onda personalizadas más allá de las series estándar
Compatibilidad de fibra PM / fibra de modo único personalizada
longitud de fibra a medida, tubo suelto, estructura del cable
Todos los conectores de fibra óptica (FC, SC, LC, ST, etc.)
Embalaje de disipador de calor de alta potencia para láser de 10W+
Diseño especial para aplicaciones con láser de pulso

6. Las dimensiones

Filtro PM Polarización WDM Filtro WDM de mantenimiento con pérdida de inserción ultrabaja Alto índice de extinción de polarización y múltiples combinaciones de longitudes de onda 0

7¿Por qué elegir el filtro WDM de Gezhi Photonics?

Fabricante profesional centrado en componentes pasivos de fibra PM desde hace más de años
Pruebas de rendimiento óptico estrictas para garantizar bajas pérdidas y alto aislamiento
Rendimiento térmico estable para uso exterior e industrial a largo plazo
Personalización flexible para proyectos de láser de fibra, telecomunicaciones y CATV
Precio mayorista directo de fábrica competitivo para los pedidos a granel
Tiempo de entrega rápido y soporte técnico confiable después de las ventas
Se proporcionará la hoja de datos técnica completa y el informe de ensayo para cada lote.

8. Preguntas frecuentes

P1: ¿Cuál es la diferencia entre el filtro PM WDM y el WDM ordinario?

R: El filtro PM WDM utiliza fibra que mantiene la polarización, que puede mantener el estado de polarización lineal de la luz, adecuado para láser de fibra, sistemas ópticos sensibles a la polarización;WDM ordinario sólo utiliza fibra de modo único sin función de retención de polarización.

P2: ¿Puede soportar una alta potencia por encima de 10W?

R: Sí. Diseñamos envases de disipadores de calor para aplicaciones de alta potencia de más de 10W CW. Por favor, infórmenos la potencia de trabajo cuando se haga una consulta.

P3: ¿Ofrece modelos de longitud de onda personalizados?

R: Sí. Si nuestras combinaciones de longitud de onda estándar no pueden satisfacer su demanda, podemos desarrollar el filtro PM WDM de longitud de onda personalizado de acuerdo con sus requisitos.

P4: ¿Cuál es el aumento de la pérdida al añadir conectores de fibra?

R: Los dispositivos con conectores añadirán 0.3dB de pérdida de inserción, reducirán la pérdida de retorno en 5dB y disminuirán la relación de extinción en 2dB en comparación con las versiones de fibra desnuda.

9.Nuestro servicio

Diseño a medida, venta al por mayor, pedido de muestras, apoyo técnico
