Componentes que mantienen de la polarización

polarización de los puertos 532nm/633nm 3 que mantiene TGG distribuidor óptico basado para el amplificador de la fibra

Name: polarización de los puertos 532nm/633nm 3 que mantiene TGG distribuidor óptico basado para el amplificador de la fibra
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: circulador óptico de 532nm/633nm P.M.
Price: 638.00 USD
Availability: InStock

Nombre De La Marca:	GEZHI or OEM
Número De Modelo:	circulador óptico de 532nm/633nm P.M.
Cuota De Producción:	1PC
Precio:	US$288-US$988
Condiciones De Pago:	T/T, Unión Occidental

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

CE RoHS,ISO9001

Longitud de onda:

532nm/633nm

Detalles de empaquetado:

Caja de papel

Capacidad de la fuente:

5000pcs por mes

Resaltar:

Polarización de 3 puertos que mantiene el circulador óptico

TGG basó la polarización que mantenía el circulador óptico

TGG basó el circulador óptico del P.M.

Descripción del producto

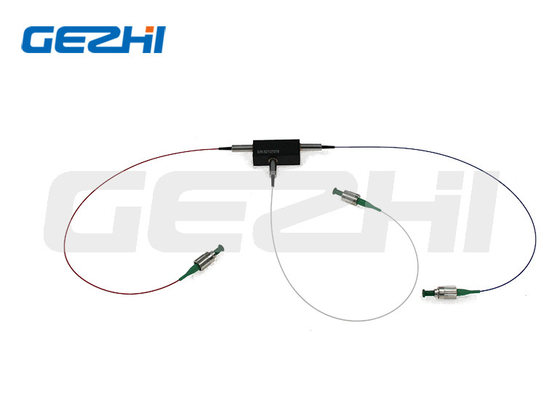

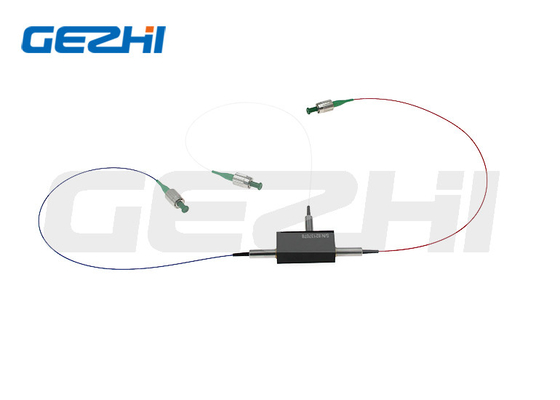

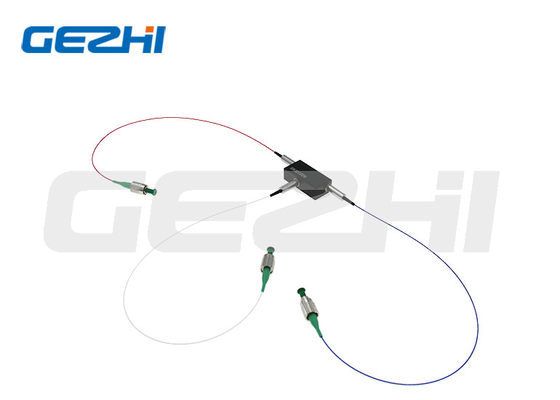

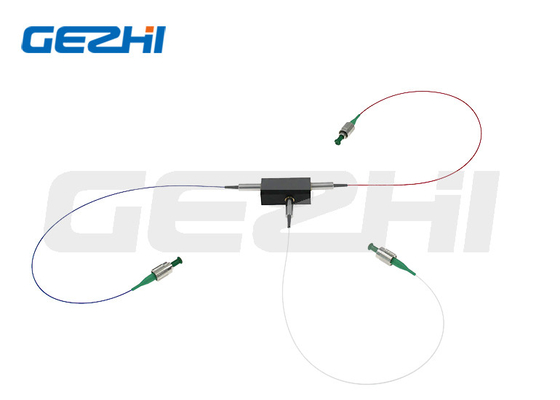

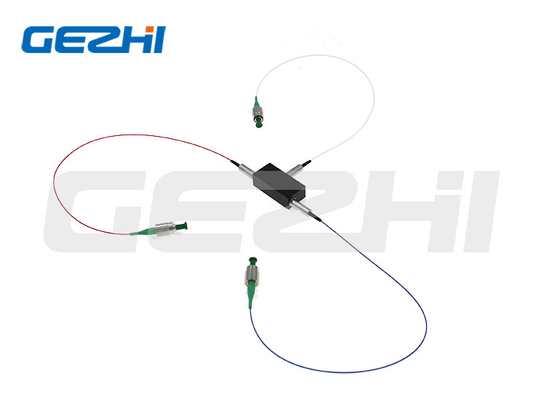

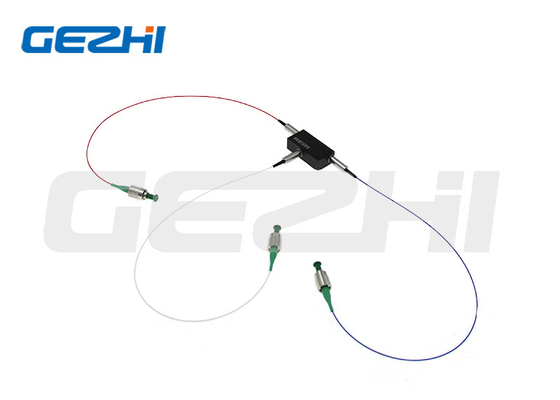

Circulador Óptico de Mantenimiento de Polarización de 3 Puertos 532nm/633nm Basado en TGG Para Amplificador de Fibra

Descripción del Producto

El Circulador Óptico de 532nm/633nm Basado en TGG es un componente de onda de luz de alto rendimiento que dirige las señales entrantes del Puerto 1 al Puerto 2, y las señales entrantes del Puerto 2 al Puerto 3. Estos circuladores presentan baja pérdida de inserción, alto aislamiento, alta capacidad de manejo de potencia, alto PER, alta pérdida de retorno, excelente estabilidad ambiental y fiabilidad. Son ideales para aplicaciones de láser de fibra e instrumentación.

Características Principales

Baja Pérdida de Inserción
Alta Pérdida de Retorno
Alto Aislamiento
Alta Estabilidad y Fiabilidad

Aplicaciones

Amplificador de Fibra
Instrumento de Prueba
Sensor de Fibra
Equipo Médico

Especificaciones Técnicas

Parámetro	Unidad	Valor
Tipo de Puerto	-	3 Puertos
Longitud de Onda Central	nm	532 \| 633
Rango de Longitud de Onda de Operación	nm	±5
Aislamiento Pico Típico a 23℃	dB	22
Aislamiento Mínimo a 23℃	dB	20
Pérdida de Inserción Típica a 23℃	dB	1.6
Pérdida de Inserción Máxima a 23℃	dB	2.0
Relación de Extinción Mínima a 23℃ (Tipo de Fibra PM)	dB	20
Pérdida Máxima Dependiente de la Polarización a 23℃ (Tipo de Fibra SM)	dB	0.15
Pérdida de Retorno Mínima a 23℃ (Entrada/Salida)	dB	40
Diafonía Mínima	dB	40
Potencia Óptica Media Máxima (Incluyendo Puerto 1 y Puerto 2)	W	0.5, 1, 2
Potencia Pico Máxima para Pulsos ns	kW	10 o Especificado
Carga Tensional Máxima	N	5
Dimensión del Paquete	mm	44x28x26 \| 70x28x26
Temperatura de Operación	℃	+10~+50
Temperatura de Almacenamiento	℃	0~+60

Nota:

1. Las especificaciones anteriores son para el dispositivo sin conector. Si tiene conector, la PI será 0.3dB mayor, la pérdida de retorno se reducirá 5dB y la relación de extinción se reducirá 2dB.

2. Si hay una aplicación de pulso, asegúrese de informarnos de la energía del pulso y la potencia pico.

Dimensiones del Paquete

Información de Pedido

Parámetro	Opciones
① Puerto	3=3puertos
② Longitud de Onda	532; 633; 680; 780; 808; 850; 930; 980; 1030; 1053; 1064; 1150nm; S=Especificar
③ Alineación del Eje	B=Ambos ejes funcionando; F=Eje lento funcionando, Eje rápido bloqueado; N=Tipo no PM disponible
④ Manejo de Potencia	0L=0.5W; 01=1W; 02=2W; 10=10W; 10=20W; S=Especificar
⑤ Tipo de Fibra	PM460; PM630; PM780; PM980; PM1060; S=Especificar
⑥ Dimensiones del Paquete	T2=70x28x26mm; S=Especificar
⑦ Tipo de Pigtail	00=fibra desnuda; 09=tubo suelto de 900um
⑧ Longitud de Fibra	08=0.8m; 10=1m; S=Especificar
⑨ Tipo de Conector	FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Especificar
⑩ Potencia Pico para Pulso	00=Onda Continua, 10=10kW, 20=20kW, SS=Especificado
