| Brand Name: | GEZHI or OEM |
| Número De Modelo: | Aislador del P.M. |
| Cuota De Producción: | 1pc |
| Precio: | Negociable |
| Delivery Time: | 5-8 días del trabajo |
| Payment Terms: | T/T, Western Union |
Descripción del producto del aislador del P.M.
Lsolator de la alta polarización del aislamiento 1064-2050nm y golpecito que mantiene y filtro sintonizado

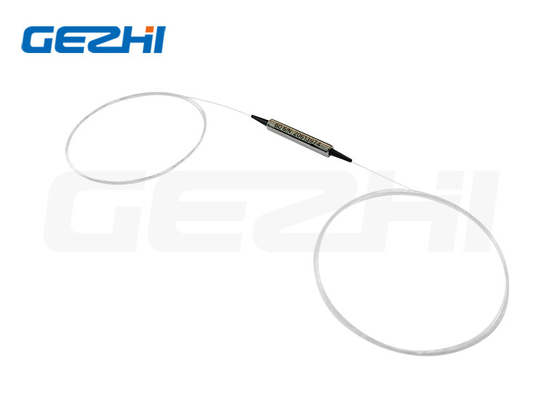

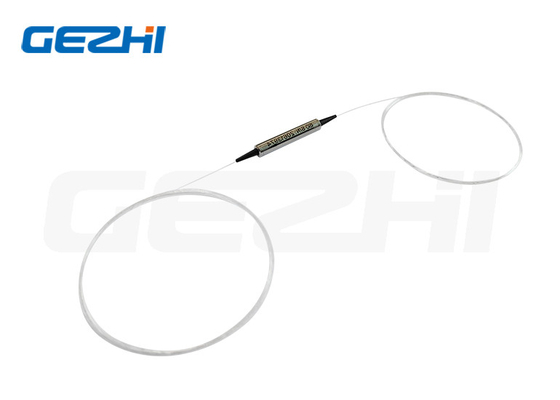

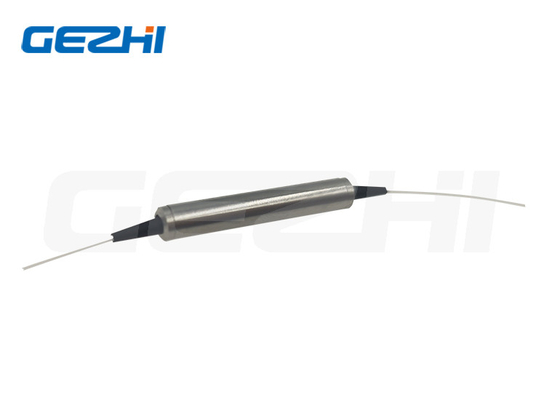

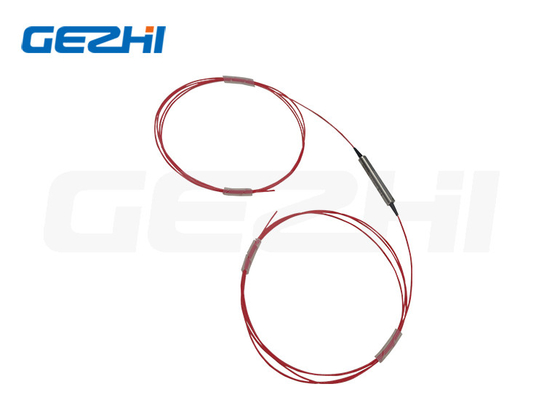

Aislador que mantiene de la polarización
GEZHI el aislador que mantiene de la polarización es dispositivo microóptico construido con la fibra de la panda del P.M. El aislador del P.M. ofrece pérdida de inserción baja, alto aislamiento, alto ratio de la extinción y altas confiabilidad y estabilidad. El dispositivo dirige la luz óptica en una dirección y elimina detrás la reflexión y detrás la dispersión en la dirección contraria. El dispositivo se puede construir con la fibra desnuda, o el cable de la chaqueta 900um.
Características y usos del aislador del P.M.
Características:
Pérdida de inserción baja
Pérdida de alto retorno
Alto ratio de la extinción
Alto aislamiento
Usos:
EDFA
Laser de la bomba
Corte de la óptica
Investigación
Especificaciones del aislador del P.M.
| Parámetro | Unidad | Valor | |||||
| Etapa | - | Solo | Dual | Solo | Dual | Solo | Dual |
| Longitud de onda de la señal | nanómetro | 1064±5 | 1550±15 | 2000±15 | |||
| Min. Signal Isolation, λc, ±15 en 23℃ (salida a entrar) | DB |
18
|
30 | 28 | 45 | 28 | 45 |
| Max. Excess Loss, λc, en 23℃ (entrada a la salida) | DB |
1,5
|
1,7 | 1,2 | 1,4 | 2,5 | 3,5 |
| Min. Extinction Ratio en 23℃ | DB | 20 | 20 | 18 | |||
| Ratio del golpecito | % | el 1±0.2%, el 2±0.4%, el 5±1%, el 10±2% | |||||
| Min. Pass Bandwidth (@-0.5dB) | nanómetro |
2, 5, 8, 15 o especificado 8 10 Especificado
|
|||||
| Max. Stop Bandwidth (@-25dB) | nanómetro |
Según lo especificado
|
|||||
| Pérdida de vuelta mínima | DB | 50 | |||||
| Max. Optical Power (CW) | mW | 300 | |||||
| Max. Tensile Load | N | 5 | |||||
| Temperatura de funcionamiento | ℃ | -5~+50 | |||||
| Temperatura de almacenamiento | ℃ | -40~+85 | |||||
| Con el conector, IL es 0.3dB más arriba, RL es 5dB bajar, y el ER es 2dB más bajo. | |||||||
| La llave del conector se alinea para reducir eje. | |||||||
Dimensión del paquete
Información de Odering del aislador del P.M.
| PMTIBPF-1111-2344-55-666-777-89-A-BCD | ||
| 1111 - Longitud de onda: | 2000=2000nm, 1064=1064nm, 1550=1550nm, SSS=Specified | |
| 2 - AXIS de trabajo: | 1=Option 1, 2=Option 2, 3=Option 3, 4=Option 4, 5=Option 5 | |
| 3 - Etapa: | Etapa de S=Single-core, etapa de D=Dual-core | |
| 44 - Ancho de banda @-0.5dB del paso: | 02=2nm, 05=5nm, 10=10nm, SS=Specified | |
| 55 - Ratio del golpecito: | el 01=1%, el 02=2%,…, el 50=50% | |
| 666 - Tipo de la fibra para adentro y hacia fuera: | 001=PM1550, 002=PM1310, 003=PM980, 045=PM1950, SSS=Specified | |
| 777 - Tipo de la fibra para el golpecito: | 001=PM1550, 002=PM1310, 003=PM980, 004=Hi1060, 008=SMF-28E | |
| 8 - Dimensión del paquete: | 0=φ5.5x35m m, S=Specified | |
| 9 - Tipo de la coleta: | 0=bare fibra, tubo flojo del 1=900μm | |
| A - Longitud de la fibra: | los 0.8=0.8m, el 1.0=1m, S=Specified | |
| B - Tipo del conector para la entrada: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified | |
| C - Tipo del conector para la salida: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified | |
| D - Tipo del conector para el golpecito: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified | |
FAQ
Q1: ¿Puedo tener una orden de la muestra? ¿Cuál es su MOQ del aislador del P.M.?
|
|
