Descripción del producto del módulo del P.M. DWDM

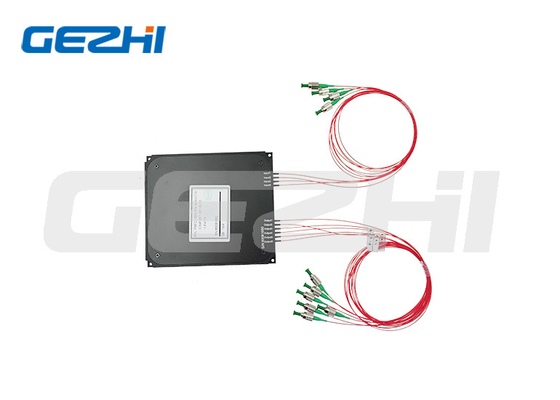

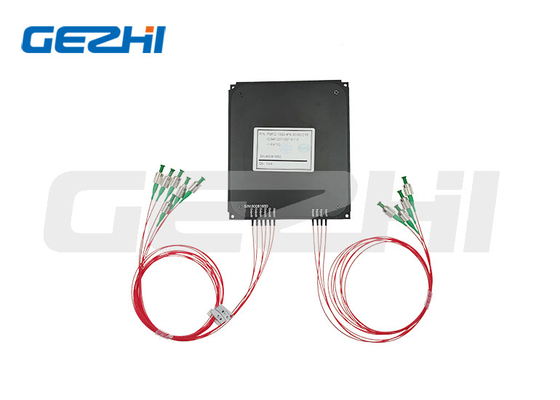

Módulo 4CH, 8CH, equipo óptico del P.M. DWDM del WDM 16CH con la CAJA del ABS
1x4, 1x8, polarización 1x16 que mantiene el módulo de DWDM
Ofertas 1x4, 1x8, 1x16 o módulo modificado para requisitos particulares de GEZHI GEZHI del P.M. DWDM con el espaciamiento de canal 50GHz, 100GHz o 200GHz. Se caracteriza con IL bajo, pérdida de alto retorno, alto ratio de la extinción y estabilidad y confiabilidad ambientales excelentes. Son ideales para el sistema de CATV, la red de DWDM, y el sistema de comunicación de alta velocidad.
|
Características y usos del módulo del P.M. DWDM
Características:
Alto ratio de la extinción
Altas estabilidad y confiabilidad
Pérdida de inserción baja
Pérdida de alto retorno
Alto aislamiento del canal
Usos:
Sistema de CATV
EPON/GPON
Sistema del WDM
Especificaciones del módulo del P.M. DWDM
Parámetros |
Unidad |
Valores |
Número de canal |
/ |
4CH |
8CH |
16CH |
Longitud de onda de centro |
nanómetro |
Rejilla del ITU |
Espaciamiento de canal |
Gigahertz |
50GHz; 100GHz; 200GHz |
Banda útil de canal (@-0.5dB) |
nanómetro |
50GHz: >0.1; 100GHz: >0.22; 200GHz: >0.5 |
Pérdida de inserción |
DB |
≤2.0 |
≤3.2 |
≤5.0 |
Aislamiento |
Adyacente |
DB |
≥25 |
No adyacente |
DB |
≥35 |
Ratio de la extinción |
DB |
≥18 |
Pérdida de vuelta |
DB |
≥50 |
Estabilidad termal de la longitud de onda |
nm/℃ |
≤0.003 |
Estabilidad termal de la pérdida de inserción |
dB/℃ |
≤0.005 |
Max Power Handling (CW) |
W |
0,3, 1, o 2 |
Carga extensible |
N |
≤5 |
Temperatura de funcionamiento |
℃ |
-5~+75 |
Temperatura de almacenamiento |
℃ |
-40~+85 |
Dimensión del paquete |
milímetro |
100x80x10 |
100x80x10 |
120x80x18 |
|
|
Dimensiones
Información de Odering del módulo del P.M. DWDM
PMdWDM-XXX-XX/XX-XX-X-XX-XX-XX-XX-XX
①Canal Spacking |
050=50GHz; 100=100GHz; 200=200GHz |
②Número de canal; |
04=1x4; 08=1x8; 16=1x16 |
③Primera longitud de onda del canal: |
C21=1560.61nm; C23=1558.98nm; S=Specify |
④Longitud de onda pasada del canal: |
C21=1560.61nm; C23=1558.98nm; S=Specify |
⑤AXIS de trabajo: |
Funcionamiento del eje de B=Both; F=Slow AXIS que trabajaba, eje rápido bloqueó |
⑥Tipo de la fibra: |
PM1550; S=Specify |
⑦Manejo de la potencia: |
0L=0.3W; 01=1W; 02=2W |
⑧Dimensiones del paquete: |
A1=100x80x10mm; A2=120x80x18mm; S=Specify |
⑨Tipo de la coleta: |
fibra 00=bare; tubo flojo 09=900um |
⑩Longitud de la fibra: |
los 08=0.8m; el 10=1m; S=Specify |
⑪Tipo del conector: |
FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Specify |
|
|
FAQ
Q1: ¿Puedo tener una orden de la muestra? ¿Cuál es su MOQ de P.M. DWDM?
A1: La orden de la muestra es agradable probar y comprobar calidad. No hacemos MOQ, muestra 1pcs estamos disponibles. También las muestras mezcladas son aceptables.
Q2: ¿Cuál es el plazo de ejecución?
A2: El plazo de ejecución normal está sobre 1week, para la cantidad grande y los productos especiales. Compruebe por favor el plazo de ejecución con nuestro representante de ventas. Pero mantenemos común para algunos productos, podríamos enviar 1-3 días después de recibir el pago.
Q3: ¿Cuáles son las condiciones de pago?
A3: Término del pago: T/T, Paypal, unión occidental, pago al contado, Alibaba etc.
Q4: ¿Cuál es su tiempo de la garantía de P.M. DWDM?
A4: la garantía de 3 años.
Q5: ¿Podría utilizar nuestro propio logotipo, etiqueta y paquete?
A5: Sí, podríamos proporcionar el servicio que según sus requisitos, los productos del diseño etiquetan, logotipo, PN, SN, paquete del OEM.
