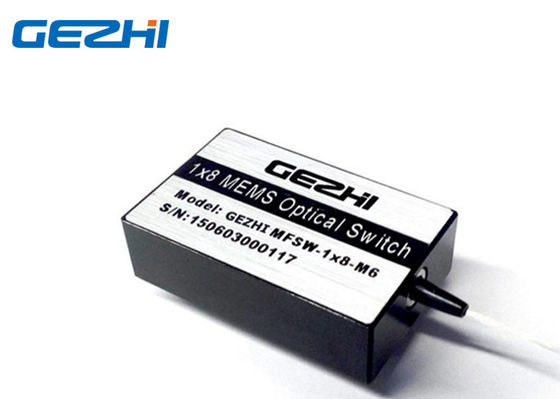

La mini 1x8 1550nm MEMS fibra óptica del canal multi cambia

Name: La mini 1x8 1550nm MEMS fibra óptica del canal multi cambia
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-MMS-1x8
Price: 535.00 USD
Availability: InStock

Nombre De La Marca:	GEZHI or OEM
Número De Modelo:	GZ-MMS-1x8
Cuota De Producción:	1PC
Precio:	Negociable
Delivery Time:	2-7 días del trabajo
Condiciones De Pago:	T/T, Western Union

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

CHINA

Certificación:

CE RoHS ISO9001

Nombre de producto:

Interruptor óptico MEMS

Canal:

1x8

Longitud de onda:

1310&1550nm

Controle el tipo:

TTL / I2C o TTL / RS232

Conector:

LC/UPC

Uso:

Redes de DWDM

Detalles de empaquetado:

2pcs en una espuma con la caja plástica

Capacidad de la fuente:

60000pcs por mes

Resaltar:

interruptor óptico de 1550nm MEMS

Interruptor mecánico opto de MEMS

interruptor mecánico opto 1x8

Descripción del producto

La mini fibra óptica de 1x8 MEMS cambia el interruptor óptico de los sistemas microelectromecánicos

Los interruptores de la fibra óptica de GEZHI 1x8 utilizan el microprocesador de los sistemas (MEMS) del Micro-electro-Mechnaical. Este canal multi de la oferta del interruptor óptico hasta 24port. con tiempo rápido de la transferencia, características de alta calidad. Estos interruptores todo-ópticos son bidireccionales y se pueden utilizar en la dirección 1xN o Nx1.

Características

Pequeño paquete

Base en tecnología de MEMS
Alta estabilidad, alta confiabilidad

No-enganche
De epoxy-libre en la trayectoria óptica

Usos

Redes de DWDM
Monitor del canal
R&D en laboratorio
OADM configurable

Especificación

Parámetros	Unidad	GZ-FSW-MEMS-1×N (N≤24)
Gama de longitud de onda	nanómetro	SM	Milímetro
Gama de longitud de onda	nanómetro	1310±20 o 1550±20 o 1625±20	850±20 o 1310±20 o 1550±2
Pruebe la longitud de onda	nanómetro	1310 / 1550/1625	850 / 1310/1550
Inserción Loss1, 2	DB	1,0 (TIPO) 1,2 (MAX) N≤16 1,2 (TIPO) 1,8 (MAX) N≤24	0,8 (TIPO) 1,0 (MAX) N≤8 1,0 (TIPO) 1,5 (MAX) N≤12
Loss1,2 de vuelta	DB	≥40	≥25
Crosstalk1	DB	≥50	≥30
WDL	DB	≤0.3
PDL	DB	≤0.15
Repetibilidad	DB	≤±0.05
Fuente de alimentación	V	5~12
Durabilidad	Ciclos	≥109
Cambie el tiempo	ms	≤20
Poder de la transmisión	mW	≤500
Temperatura de funcionamiento	℃	-5~+70
Temperatura de almacenamiento	℃	-40~+85
Dimensión	milímetro	(Tipo A) 39,1 (L) x 24,7 (W) x 11 (H) ±0.2
Dimensión	milímetro	(Tipo B) 65 (L) x 24,7 (W) x 11 (H) ±0.2
Nota: 1. Dentro de temperatura y de COMPENSACIÓN de funcionamiento. 2. Excepto los conectores.

Asignación de Pin

MS1

Pin	Nombre	Descripción	Entrada-salida	especificación	Unidad
1	NC	No conectado
2	VCC	Fuente de alimentación	EN	5~12	VDC
3	/STROBE	Señal del estroboscópico, Active del borde que cae	EN	TTL
4	Tierra	Tierra	EN
5	D0	Entrada Data0	EN	TTL
6	D1	Entrada Data1	EN	TTL
7	D2	Entrada Data2	EN	TTL
8	NC	No conectado
9	TXD	RS232 transmiten	HACIA FUERA	TTL
10	RXD	RS232 reciben	EN	TTL
11	Tierra	Tierra	EN
12	NC	No conectado
13	D3	Entrada Data3	EN	TTL
14	/RESET	Reset del hardware, de la lógica Active bajo	EN	TTL

MS2

Pin	Nombre	Descripción	Entrada-salida	especificación	Unidad
1	NC	No conectado
2	VCC	Fuente de alimentación	EN	5~12	VDC
3	NC	No conectado
4	Tierra	Tierra	EN
5	A0	DirecciónA0de I²C	EN	TTL
6	SDA	I²datosdeC	IN/OUT	TTL
7	LCC	Reloj^de I²C	EN	TTL
8	NC	No conectado
9	NC	No conectado
10	NC	No conectado
11	Tierra	Tierra	EN
12	NC	No conectado
13	A1	DirecciónA1de I²C	EN	TTL
14	/RESET	Reset del hardware, de la lógica Active bajo	EN	TTL

Información de la orden

GZ-MMS-1x8-x-x-xx-xx-x

Modo

Canal

Longitud de onda

Tipo de la fibra

Longitud de la fibra

Conector

Controle el tipo

MMS=Mini

Interruptor de MEMS

1xN

Especifique N, donde N≤24

85=850nm
13=1310nm
15=1550nm
13/15=1310/1550nm
X=Others

1=SMF-28

X=Customized

los 05=0.5M

el 10=1.0m

X=Others

NC=None

FP=FC/UPC

FA=FC/APC

SP=SC/UPC

SA=SC/APC

LP=LC/UPC

LA=LC/APC

1=TTL/I2C

2=TTL/RS232
