| Brand Name: | GEZHI or OEM |
| Número De Modelo: | El P.M. fundió el WDM |
| Cuota De Producción: | 1pc |
| Precio: | Negociable |
| Payment Terms: | T/T, Western Union |

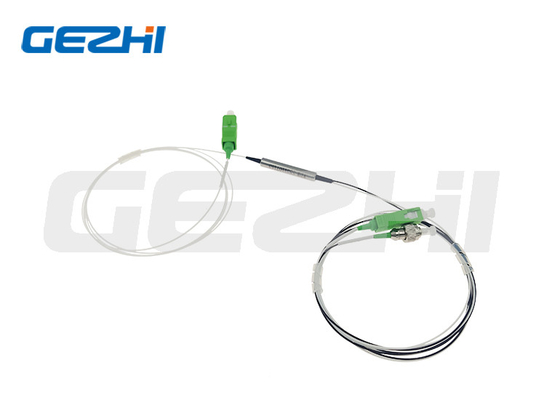

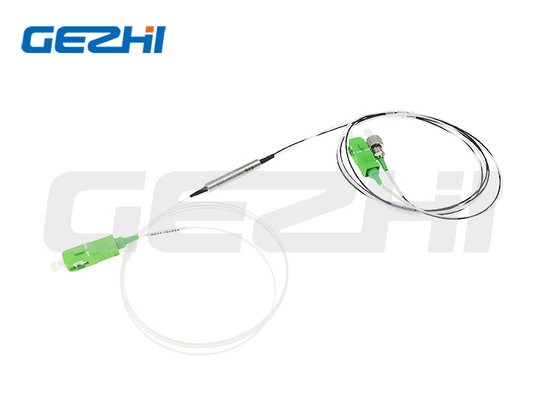

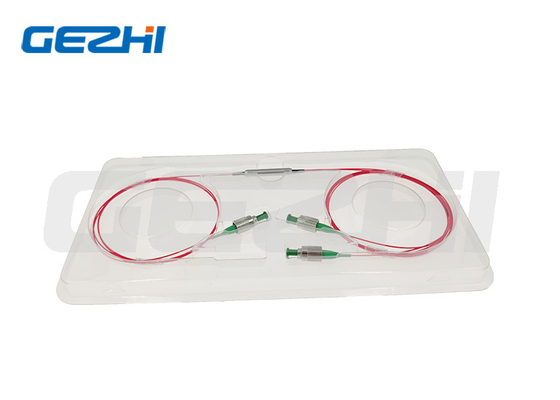

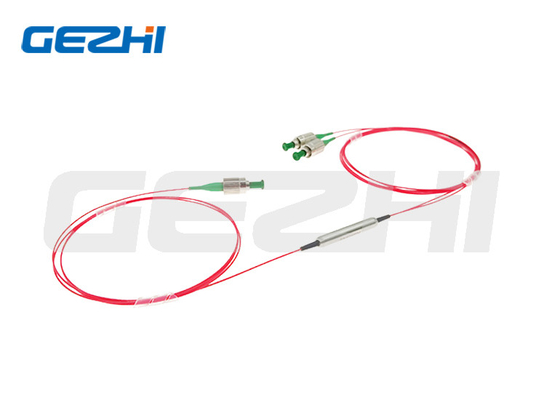

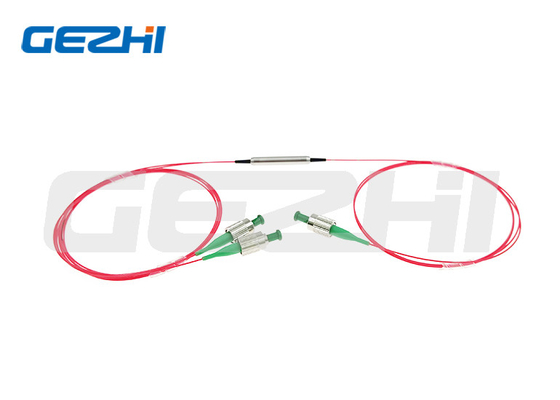

el mantener de la polarización 980/1550nm fundió el WDM para el sensor de la fibra
Descripción del producto
Gezhi Photonics utiliza la fibra que mantiene de fusión única de la técnica y de la polarización para construir la polarización 980/1550nm que mantiene el WDM fundido. Ofrece exceso de ratio bajo de la pérdida, tamaño pequeño y alto de la polarización de la extinción. El P.M. fundió el WDM es ampliamente utilizado para el laser de la fibra, los sensores ópticos y el girocompás óptico.
Este producto se puede también utilizar para multiplexar otras longitudes de onda. Incluyendo 980/1030 nanómetro (usos del laser pulsado) y 1064/1550 nanómetro (Erbio-iterbio que bombea). La energía baja (300mW, 500mW) y el poder más elevado (20W) que dirige están disponibles. Son ideales para los amplificadores de la fibra de la polarización que mantienen, los lasers de la fibra, y los usos de alta velocidad del sistema y de la instrumentación de comunicación.
Uso
Instrumentos de prueba
Comunicación coherente
EDFA
Fibra Senso
Característica
Alto ratio de la extinción
Alto aislamiento
Pérdida de inserción baja
Altas estabilidad y confiabilidad
Especificaciones de producto
| Parámetro | Unidad | Valor | |||||
| Tipo | / | 650/1064 | 980/1064 | 980/1550 | 1064/1550 | 2000/1550 | |
| Ancho de banda de funcionamiento | nanómetro | ±15 | |||||
| Pérdida de inserción máxima en 23℃ | Puerto de la señal | DB | 1,0 | 0,8 | 0,7 | 0,7 | 1,2 |
| Puerto de la bomba | DB | 1,0 | 0,8 | 0,7 | 0,7 | 1,2 | |
| Min. Extinction Ratio en 23℃ | DB | 18 | 18 | 20 | 20 | 15 | |
| Min. Isolation en 23℃ | DB | 10 | 13 | 18 | 18 | 13 | |
| Dimensiones del paquete | milímetro | φ3*54 | φ3*70 | φ3*54 | φ3*54 | φ3*60 | |
| Min. Directivity | DB | 50 | |||||
| Pérdida de vuelta mínima en 23℃ | DB | 50 | |||||
| Max. Optical Power (CW) | W | 3 | |||||
| Tipo de la fibra | - | P.M. Panda Fiber | |||||
| Temperatura de funcionamiento | ℃ | -5~+75 | |||||
| Temperatura de almacenamiento | ℃ | -40~+85 | |||||
Con el conector, IL es 0.3dB más arriba, RL es 5dB bajar, y el ER es 2dB más bajo.
La llave del conector se alinea para reducir eje.
Dimensiones
Información el ordenar
| PMFUWDM-1111-2-333-45-6-777-8899 (1x2 tipo)/PMFUWDM-1111-2-333-45-6-7777-8899 (tipo 2x2) | ||
| 1111 - Longitud de onda: | 65/06=650/1064nm, 9806=980/1064, 9855=980/1550, 0655=1064/1550, SSSS=Specified | |
| 2 - Tipo: | 3=1x2, 4=2x2 | |
| 333 - Tipo de la fibra: | 001=PM1550, 003=PM980, 045=PM1950, SSS=Specified | |
| 4 - Dimensiones del paquete: | 0=φ3.0x54m m, 1=φ3.0x60m m, 2=φ3.0x70m m, S=Specified | |
| 5 - Tipo de la coleta: | 0=bare fibra, tubo flojo del 1=900μm | |
| 6 - Longitud de la fibra: | los 0.8=0.8m, el 1.0=1m, S=Specified | |
| 7777 - Tipo del conector: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified | |
| 88 - Poder medio: | 00=500mW, 01=1W, 03=3W, SS=Specified | |
| 99 - Poder máximo: | 00=Continuous onda, 01=1kW, 10=10kW, SS=Specified | |
|
|
