| Brand Name: | GEZHI or OEM |
| Número De Modelo: | P.M. FWDM |
| Cuota De Producción: | 1pc |
| Precio: | Negociable |
| Payment Terms: | T/T, Western Union |

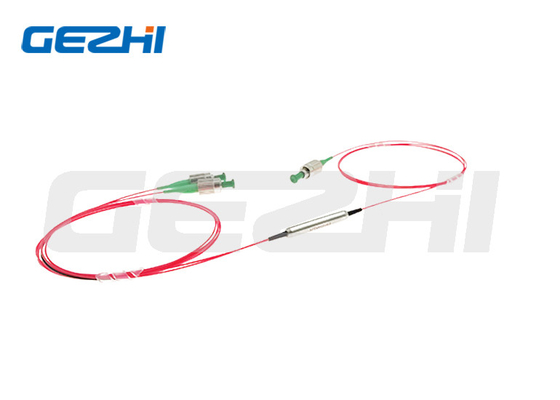

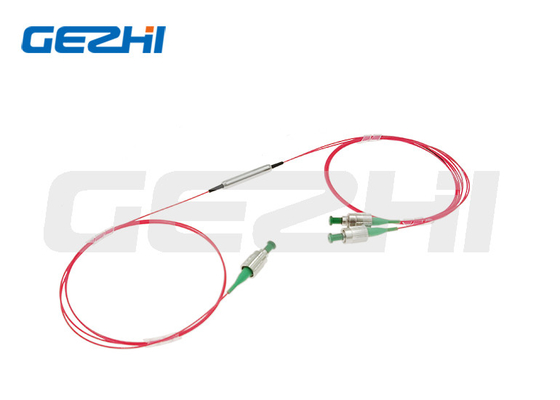

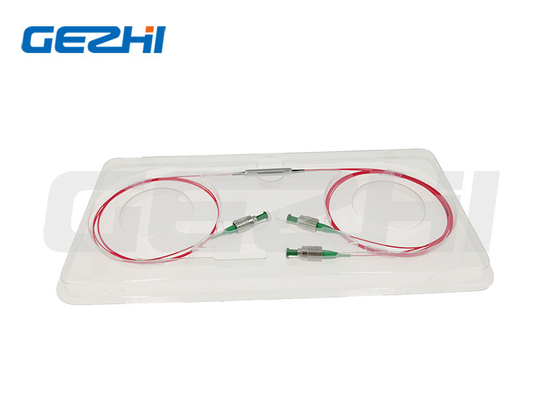

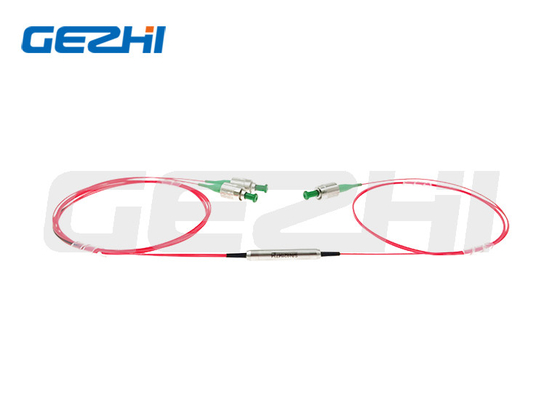

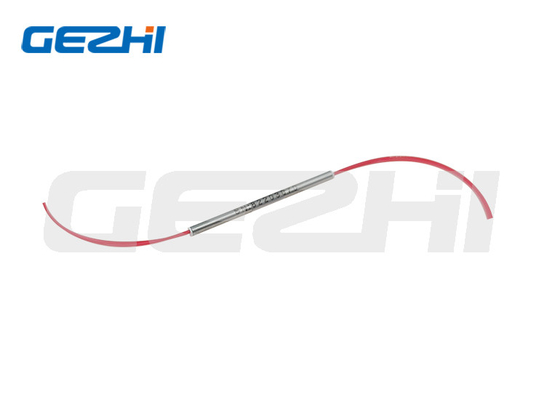

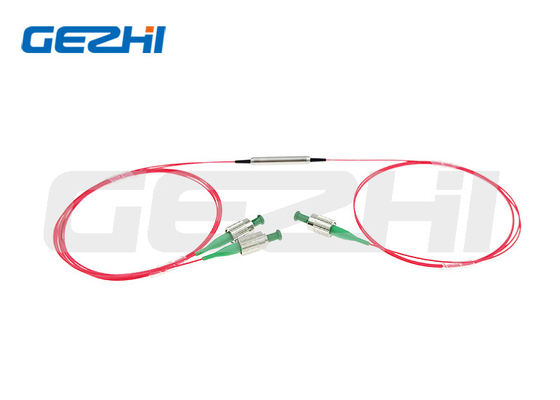

multiplexor de la división de la longitud de onda del filtro de la polarización que mantiene 1x2 para el sistema de CATV
Descripción del producto
La serie del WDM del filtro de la polarización que mantiene proporciona la multiplexación de división de longitud de onda mientras que mantiene la polarización de la señal. El P.M. FWDM se basa en la película fina ambientalmente estable filtra tecnología y se caracteriza con el alto ratio de la extinción, la pérdida de inserción baja, y la pérdida de alto retorno. Son ideales para los sistemas de red de alta velocidad del WDM. La serie del WDM del filtro de la polarización que mantiene proporciona la multiplexación de división de longitud de onda mientras que mantiene la polarización de la señal.
Uso
Sistema de CATV
Módulo de CWDM/DWDM
Redes de EPON/GPON
Característica
Pérdida de inserción baja
Pérdida de alto retorno
Altas confiabilidad y estabilidad
Especificaciones de producto
| Parámetros | Unidad | Valores | ||||||
| Tipo | - | 1064/980 | 1550/980 | 1550/1064 |
1550/1480
|
2000/1550
|
||
| Longitud de onda de la transmisión | nanómetro | 1020~1080 | 1520~1580 | 1520~1580 | 1535~1565 | 1950~2050 | ||
| Longitud de onda de la reflexión | nanómetro | 960~990 | 960~990 | 1020~1080 | 1480±10 | 1570±10 | ||
|
Pérdida de inserción máxima en 23℃ |
Canal de transmisión | DB | 0,8 | 0,7 | 0,8 | 0,8 | 0,8 | |
| Canal de la reflexión | DB | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | ||
| @Reflection Min. Transmission Isolation | DB | 30 | 30 | 30 | 30 | 25 | ||
| @Transmission Min. Reflection Isolation | DB | 15 | 15 | 15 | 15 | 12 | ||
| Max. Channel Flatness | DB | 0,4 | ||||||
|
Min. Extinction Ratio en 23℃ |
Canal de transmisión | DB | 20 | |||||
| Canal de la reflexión | DB | 18 | ||||||
| Estabilidad termal de Max. Wavelength | nm/℃ | 0,003 | ||||||
| Estabilidad termal máxima de la pérdida de inserción | dB/℃ | 0,005 | ||||||
| Pérdida de vuelta mínima en 23℃ | DB | 50 | ||||||
| Manejo de la potencia máximo (CW) | mW | 500 | ||||||
| Max. Tensile Load | N | 5 | ||||||
| Temperatura de funcionamiento | ℃ | 0~+70 | ||||||
| Temperatura de almacenamiento | ℃ |
-40~+85 |
||||||
Con los conectores, IL es 0.3dB más arriba, RL es 5dB bajar, y el ER es 2dB más bajo.
La llave del conector se alinea para reducir eje.
Dimensiones
Información el ordenar
| PMFWDM-1111-23-444-555-67-8-999 | |
| 1111 - Longitud de onda: | 5506=T1550nm/R1064nm, 0698=T1064nm/R980nm, SSSS=Specified |
| 2 - Tipo de la bomba: | F=Forward, B=Backward |
| 3 - AXIS de trabajo para la ruta de la señal: | El funcionamiento del eje de B=Both, F=Fast AXIS bloqueó |
| 444 - Tipo de la fibra para COM y el paso: | 001=PM1550, 003=PM980, 045=PM1950, SSS=Specified |
| 555 - Tipo de la fibra para la referencia: | 001=PM1550, 003=PM980, 004=Hi1060, 008=SMF-28E, SSS=Specified |
| 6 - Dimensiones del paquete: | 0=φ5.5x35m m, S=Specified |
| 7 - Tipo de la coleta: | 0=bare fibra, tubo flojo del 1=900μm |
| 8 - Longitud de la fibra: | los 0.8=0.8m, el 1.0=1m, S=Specified |
| 999 - Tipo del conector: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified |
|
|
