Datos del producto:
Pago y Envío Términos:
|
| Tipo del paquete: | Tubo de acero | Tipo de la fibra: | Fibra PM Panda |
|---|---|---|---|
| Tipo del conector: | FC/UPC, FC/APC, SC/UPC, SC/APC o modificado para requisitos particulares | Material: | PVC |
| Usos: | Redes de GPON | Puerto: | 1X2 |
| Alta luz: | Componentes que mantienen DWDM de la polarización,Redes P.M. DWDM de GPON,Multiplexor denso de la división de la longitud de onda del P.M. |
||

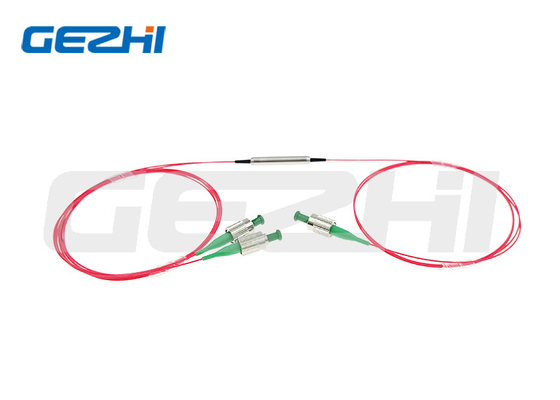

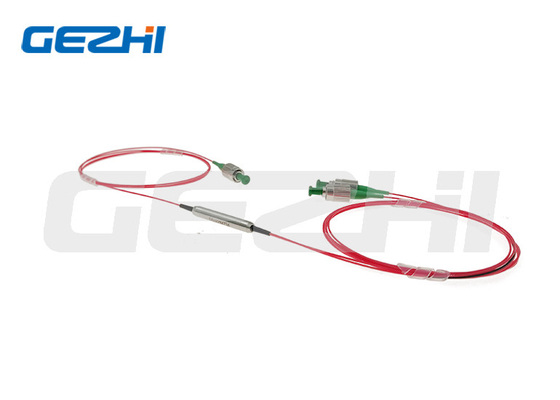

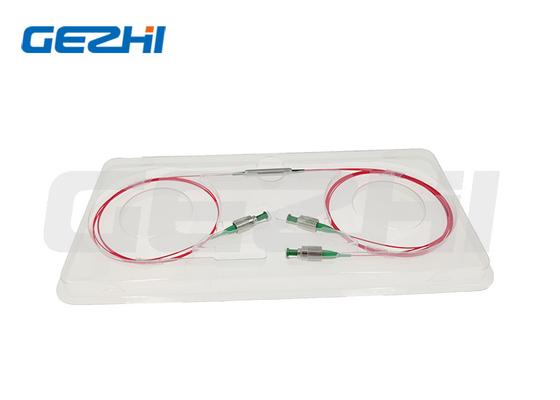

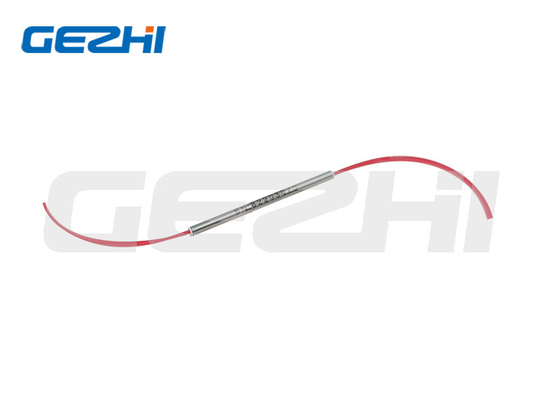

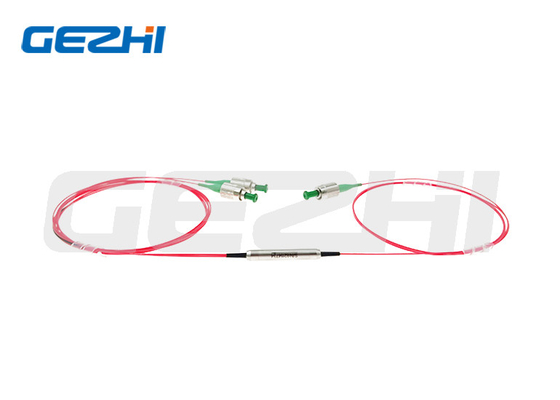

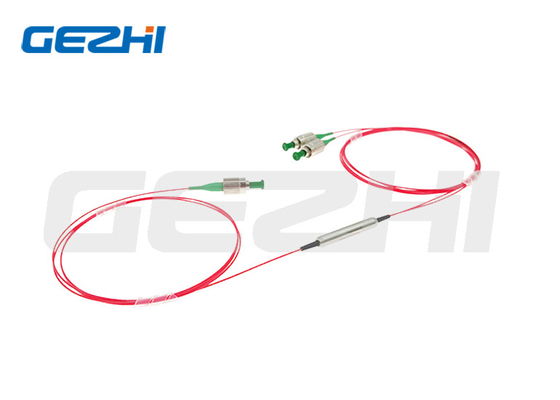

Polarización que mantiene el multiplexor denso de la división de la longitud de onda para las redes de GPON
Descripción del producto
La polarización de Gezhi Photonics que mantiene serie densa del multiplexor de la división de la longitud de onda se diseña y fabricado al estándar internacional, el P.M. DWDM puede preservar la polarización de señales ópticas. Los dispositivos utilizan ambientalmente los filtros estables de la película fina y tecnología de envasado avanzada para alcanzar una banda útil ancha, una pérdida de inserción baja, un alto aislamiento del canal, una estabilidad ambiental excelente y un alto ratio de la extinción. La polarización que mantiene el WDM denso se puede utilizar individualmente para realizar un monocanal para añadir o caer la función o la se puede utilizar en sistemas de DWDM y sistemas del sensor.
Uso
Módulo de DWDM
Sistema de DWDM
Redes de GPON
Vínculos de CATV
Características
Pérdida de inserción baja
Pérdida de alto retorno
Alto aislamiento
Altas confiabilidad y estabilidad
Especificaciones de producto
| Parámetros | Unidad | Valores | ||
| Espacio del canal | Gigahertz | 100 | 200 | |
| Longitud de onda de centro | nanómetro | Rejilla del ITU | ||
| Exactitud de centro de la longitud de onda | nanómetro | ±0.05 | ±0.1 | |
| Banda de paso del canal (@-0.5dB) | nanómetro | 0,22 | 0,5 | |
| Pérdida de inserción del máximo en 23℃ | Canal de transmisión | DB | 1,0 | 0,9 |
| Canal de la reflexión | DB | 0,4 | 0,4 | |
| Min. Isolation en 23℃ | Adyacente | DB | 30 | 30 |
| Canal no adyacente | DB | 40 | 40 | |
| Canal de la reflexión | DB | 12 | 12 | |
| Max. Channel Flatness | DB | 0,3 | ||
| Min. Extinction Ratio en 23℃ | DB | 20 | ||
| Estabilidad termal de Max. Wavelength | nm/℃ | 0,003 | ||
| Estabilidad termal máxima de la pérdida de inserción | dB/℃ | 0,005 | ||
| Pérdida de vuelta mínima en 23℃ | DB | 50 | ||
| Manejo de la potencia máximo (CW) | mW | 500 | ||
| Tipo de la fibra | - | Fibra de la panda del P.M. | ||
| Temperatura de funcionamiento | ℃ | 0~+70 | ||
| Temperatura de almacenamiento | ℃ | -40~+85 | ||
Con el conector, IL es 0.3dB más arriba, RL es 5dB bajar, y el ER es 2dB más bajo.
La llave del conector se alinea para reducir eje.
Dimensiones
Información el ordenar
| PMDWDM-11-234-555-67-8-999 | |
| 11 - Longitud de onda: | 26=26CH, 27=27CH,…, 40=40CH, 41=41CH, SS=Specified |
| 2 - Configuración: | 2=1x1, 3=1x2 |
| 3 - Espacio del canal: | 1=100G, 2=200G |
| 4 - AXIS de trabajo: | El funcionamiento del eje de B=Both, eje de F=Fast bloqueó |
| 555 - Tipo de la fibra: | 001=PM1550, 002=PM1310, SSS=Specified |
| 6 - Dimensiones del paquete: | 0=φ5.5x35m m, S=Specified |
| 7 - Tipo de la coleta: | 0=bare fibra, tubo flojo del 1=900μm |
| 8 - Longitud de la fibra: | los 0.8=0.8m, el 1.0=1m, S=Specified |
| 999 - Tipo del conector: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified |
