Datos del producto:
Pago y Envío Términos:
|
| Número de modelo: | acoplador del filtro de 1X2 (2X2) P.M. | Tipo: | Soluciones de FTTx |
|---|---|---|---|
| tiempo de la garantía: | 3 años | Grado: | Grado de P o un grado |
| Longitud de onda: | 1310/1480/1550/1940/2000nm | Uso: | CATV/FTTH |
| Conector: | FC/APC o modificado para requisitos particulares | ||
| Alta luz: | Acoplador del filtro de la polarización que mantiene,Acoplador del filtro de las soluciones P.M. de FTTx,acoplador del filtro de 2x2 P.M. |
||
Longitud de onda 1310/1480/1550/1940/2000nm del acoplador del filtro de la polarización del precio de fábrica que mantiene 1x2,2x2
Descripción del producto

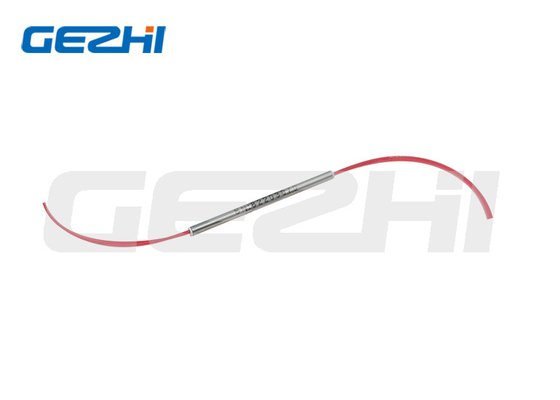

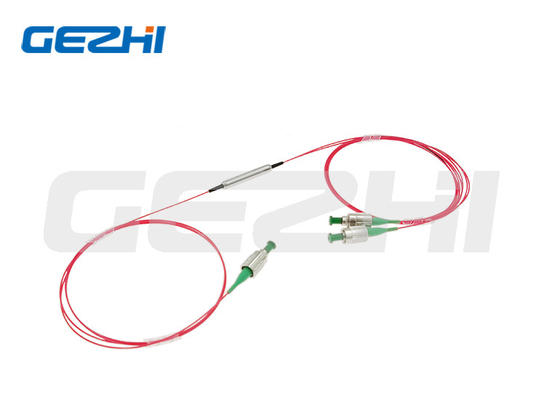

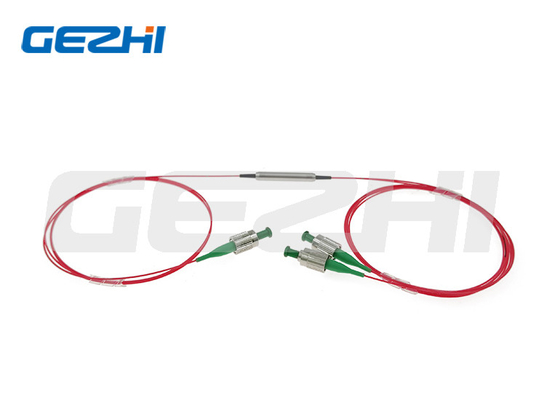

El acoplador que mantiene de la polarización es un dispositivo de filtro microóptico que provee de la señal óptica que parte mientras que preserva la polarización el alto ER. El acoplador que mantiene de la polarización está disponible en una amplia gama de ratio del acoplamiento de 1% a 50%, y está también disponible en los tipos 1x2 y 2x2.

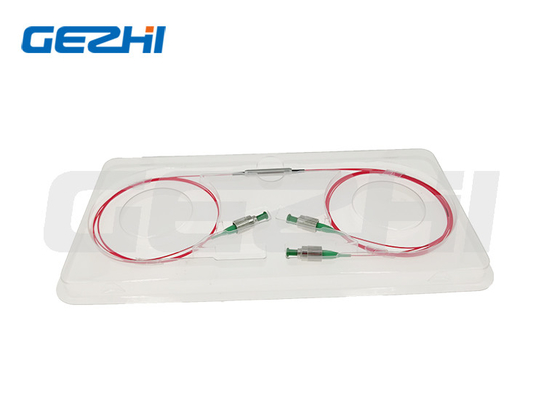

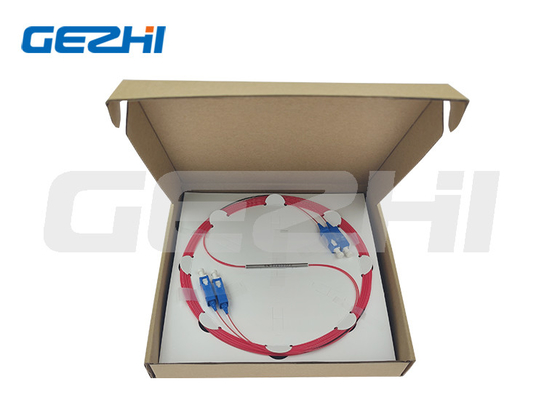

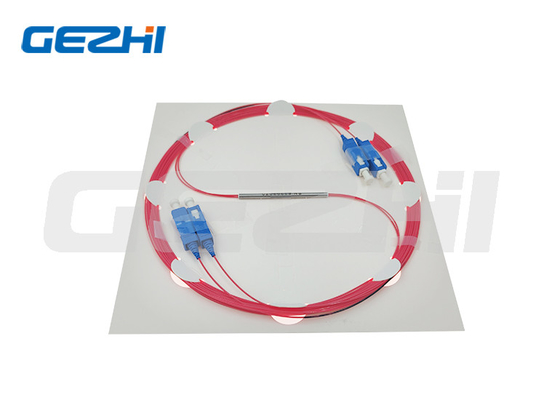

Empaquetado del producto
| producto del final | caja interna | caja |
Application&Features
|
Usos |
Características |
| Parámetros | Unidad | Valores | ||||
| Tipo | / | 1x2 o 2x2 | ||||
| Longitud de onda de centro | nanómetro | 1310 | 1480 | 1550 | 1940 | 2000 |
| Gama de longitud de onda de funcionamiento | nanómetro | ±40 | ±40 | ±40 | ±40 | ±40 |
| Ratio del acoplamiento del golpecito | % | el 1±0.5%, el 5±1.0%, el 10±2.0%, y el 50% | ||||
| Pérdida de inserción | DB | IL se relacionó con el ratio de acoplamiento | ||||
| Exceso de pérdida | DB | 1x2: ≤0.7; 2x2: ≤1.0 | 1x2: ≤1.2; 2x2: ≤1.5 | |||
| Uniformidad (solamente para 50/50) | DB | 1x2: ≤0.4; 2x2: ≤0.6 | 1x2: ≤0.6; 2x2: ≤0.8 | |||
| Ratio de la extinción | DB | 1x2: ≥20; 2x2: ≥18 | 1x2: ≥18; 2x2: ≥17 | |||
| Pérdida de vuelta | DB | ≥50 | ||||
| Max Power Handling (CW) | W | 0,5, 1, 2 o 5 | ||||
| Carga extensible | N | ≤5 | ||||
| Temperatura de funcionamiento | ℃ | -5~+75 | ||||
| Temperatura de almacenamiento | ℃ | -40~+85 | ||||
Nota: 1. el arreglo para requisitos particulares está disponible. La llave lenta de la alineación del eje del defecto del conector
Las especificaciones antedichas están para el dispositivo sin el conector, si con el conector, IL será 0.3dB más alto, la pérdida de vuelta con sea reducir 5dB y el ratio de la extinción reducirá 2dB.
los usos del poder más elevado de 2.For >10W, utilizaremos el paquete del disipador de calor
3.If allí es uso del pulso, por favor estar seguro de informarnos energía de pulso y poder máximo.
Dimensiones
Información el ordenar
PMFC-XXXX-XX-XX-X-XX-XX-XX-XX-XX-XX
| ①Longitud de onda: | 1310=1310nm; 1480=1480nm; 1550=1550nm; 1940=1940nm; 2000=2000nm; S=Specify |
| ②Tipo de la configuración: | 12=1x2, 22=2x2 |
| ③Ratio de acoplamiento: | 50=50/50; 40=40/60; 30=30/70; 20=:20/80; 10=10/90; 01=1/99; S=Specify |
| ④AXIS de trabajo: | El eje workiing, F=Slow AXIS de B=Both que trabajaba, eje rápido bloqueó |
| ⑤Tipo de la fibra: | PM1300; PM1550; PM1950; S=Specify |
| ⑥Manejo de la potencia: | 0L=0.5W; 01=1W; 02=2W |
| ⑦Dimensiones del paquete: | S1=5.5x35mm; S=Specify |
| ⑧Tipo de la coleta: | fibra 00=bare; tubo flojo 09=900um |
| ⑨Longitud de la fibra: | los 08=0.8m; el 10=1m; S=Specify |
| ⑩Tipo del conector: | FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Specify |
