| Brand Name: | GEZHI or OEM |
| Número De Modelo: | 1x2,2x2 P.M. fundió el acoplador |
| Cuota De Producción: | 1pc |
| Precio: | Negociable |
| Payment Terms: | T/T, Western Union |

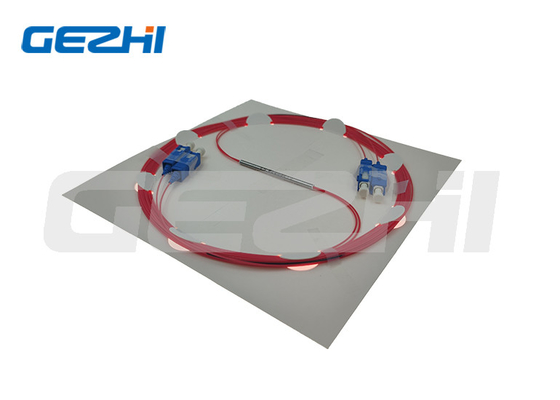

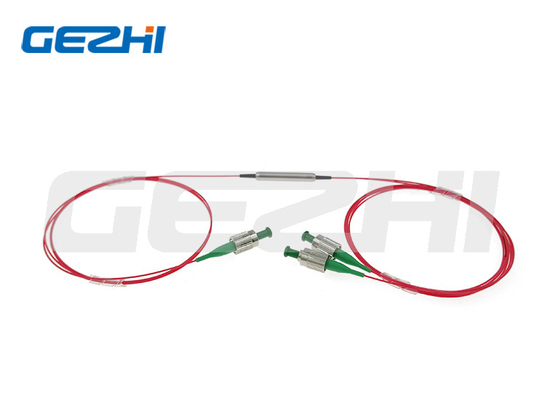

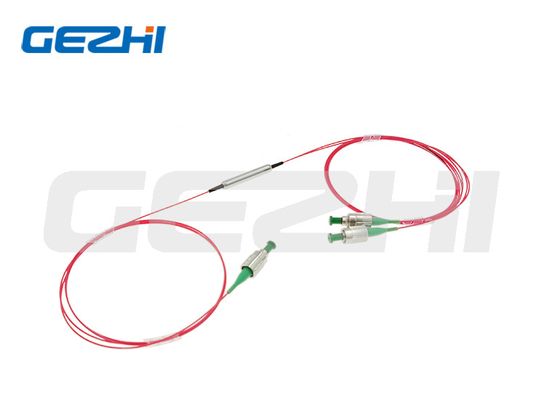

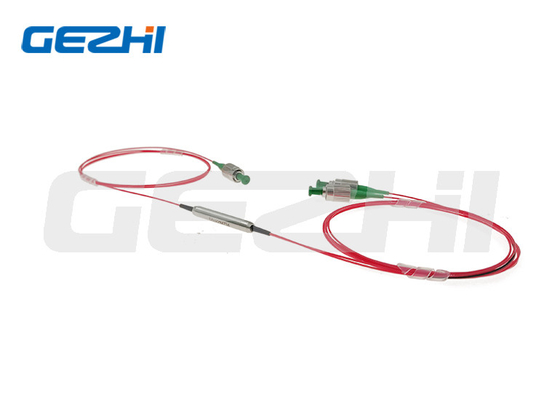

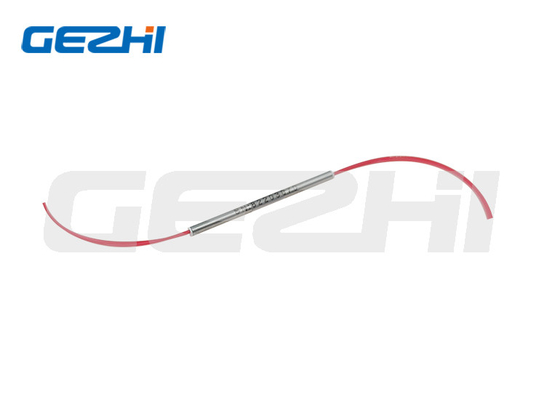

La nueva llegada 1030nm, 1064nm, 1310nm, 1550nm, 2000nm 1x2,2x2 P.M. fundió el acoplador para el amplificador de la fibra
Descripción del producto
Como integrador componente, podemos construir componentes adicionales directamente sobre las fibras del acoplador. Los ejemplos incluyen los filtros armoniosos, los atenuadores variables, o los colimadores. Gezhi Photonics tiene la capacidad para connectorize las fibras de divisores fundidos con todos los conectores estándar tales como FC, SC, ST, LC etc. y los finales (PC estupenda, ultra PC, PC angulosa [APC] etc.). Construyendo estos dispositivos directamente sobre el acoplador fibers.saves el cliente la pérdida añadida del coste y de inserción de conectores y adaptadores intermedios, o la época y el coste de empalmar de la fusión. Los dispositivos directamente construidos son también la mejor manera de mantener los ratios más altos posible de la extinción de la polarización.
Detalles del producto
FEATURES&Application
|
Características Pérdida de inserción del *Low El *High vuelve pérdida Ratio de la extinción del *High |
Usos Amplificador del *Fiber Supervisión del *Power Instrumento óptico del *Fiber |
| Parámetros | Unidad | Valores | |||||||||||||||
| Tipo | / | 1x2 o 2x2 | |||||||||||||||
| Longitud de onda de centro | nanómetro | 1030 | 1064 | 1310 | 1550 | 2000 | |||||||||||
| Gama de longitud de onda de funcionamiento | nanómetro | ±20 | ±20 | ±20 | ±20 | ±15 | |||||||||||
| Max. Excess Loss | DB | 0,5 | 0,5 | 0,4 | 0,4 | 0,6 | |||||||||||
| Ratio del acoplamiento del golpecito | % | el 1±0.5%, el 5±1.0%, el 10±2.0%, y el 50% | |||||||||||||||
| Pérdida de inserción | DB | IL se relacionó con el ratio de acoplamiento | |||||||||||||||
| Ratio de la extinción | DB | 1x2: ≥20; 2x2: ≥18 | |||||||||||||||
| Pérdida de vuelta | DB | ≥55 | |||||||||||||||
| Max Power Handling (CW) | W | 0,5, 1, o 3 | |||||||||||||||
| Carga extensible | N | ≤5 | |||||||||||||||
| Temperatura de funcionamiento | ℃ | -5~+75 | |||||||||||||||
| Temperatura de almacenamiento | ℃ | -40~+85 | |||||||||||||||
| Dimensión del paquete | milímetro | φ3x54mm o φ3x60mm | |||||||||||||||
| Tolerancia de acoplamiento del ratio | % | 1/99 | 2/98 | 5/95 | 10/90 | 20/80 | 30/70 | 40/60 | 50/50 | ||||||||
| ±0.5 | ±0.6 | ±1.0 | ±1.5 | ±2.0 | ±2.5 | ±3.0 | ±3.5 | ||||||||||
Nota: 1. acoplador fundido P.M. es ambos funcionamiento del eje, ningún eje puede ser bloqueado; el ratio de la extinción de la prueba del defecto está en el eje lento.
Las especificaciones antedichas están para el dispositivo sin el conector, si con el conector, IL será 0.3dB más alto, la pérdida de vuelta con sea reducir 5dB y el ratio de la extinción reducirá 2dB.
2. Para los usos del poder más elevado de >10W, utilizaremos el paquete del disipador de calor
3. Si hay uso del pulso, por favor estar seguro de informarnos energía de pulso y poder máximo.
Dimensiones
Información el ordenar
PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX
| ①Longitud de onda: | 1030=1030nm; 1064=1064nm; 1310=1310nm; 1550=1550nm; 2000=2000nm; S=Specify |
| ②Tipo de la configuración: | 12=1x2, 22=2x2 |
| ③Ratio de acoplamiento: | 50=50/50; 40=40/60; 30=30/70; 20=:20/80; 10=10/90; 01=1/99; S=Specify |
| ④Tipo de la fibra: | PM980; PM1060; PM1300; PM1550; PM1950; S=Specify |
| ⑤Manejo de la potencia: | 0L=0.5W; 01=1W; 02=2W |
| ⑥Dimensiones del paquete: | S2=3.0x54mm; S3=3.0x60mm; S=Specify |
| ⑦Tipo de la coleta: | fibra 00=bare; tubo flojo 09=900um |
| ⑧Longitud de la fibra: | los 08=0.8m; el 10=1m; S=Specify |
| ⑨Tipo del conector: | FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Specify |
|
|
| Brand Name: | GEZHI or OEM |
| Número De Modelo: | 1x2,2x2 P.M. fundió el acoplador |
| Cuota De Producción: | 1pc |
| Precio: | Negociable |

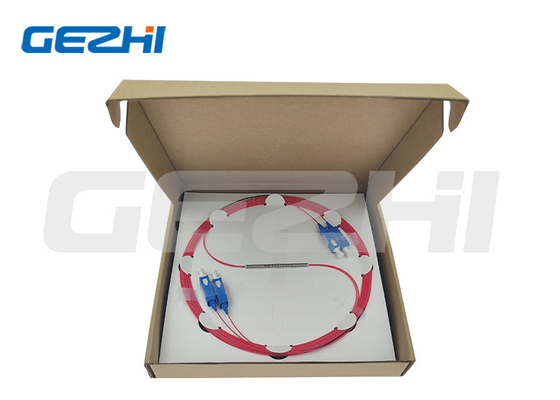

| Detalles Del Embalaje: | Caja de papel |
