| Brand Name: | GEZHI or OEM |
| Número De Modelo: | acoplador del filtro de 1x2,2x2 P.M. |
| Cuota De Producción: | 1pc |
| Precio: | Negociable |
| Payment Terms: | T/T, Western Union |

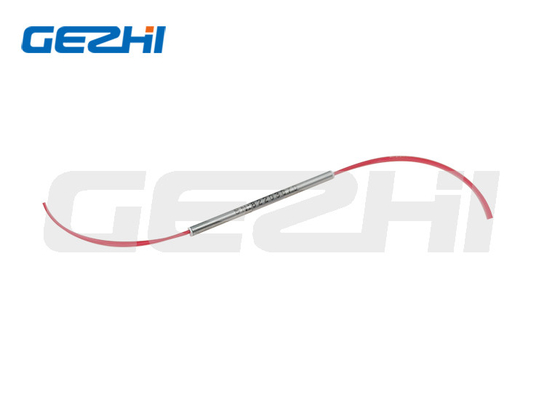

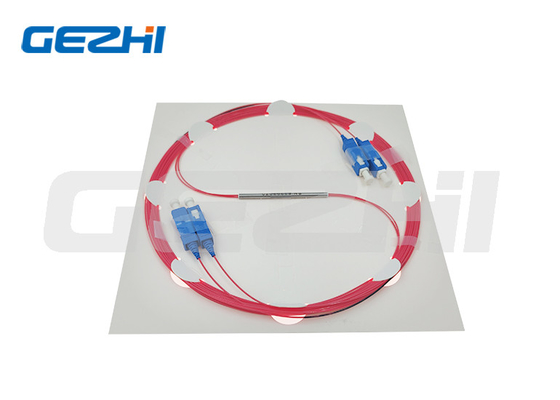

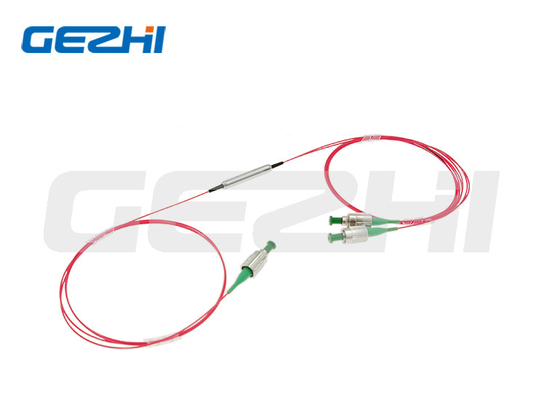

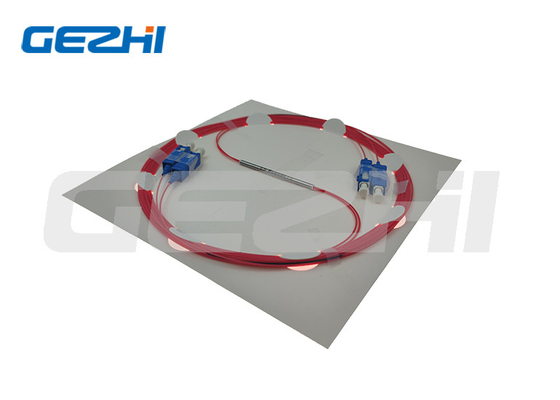

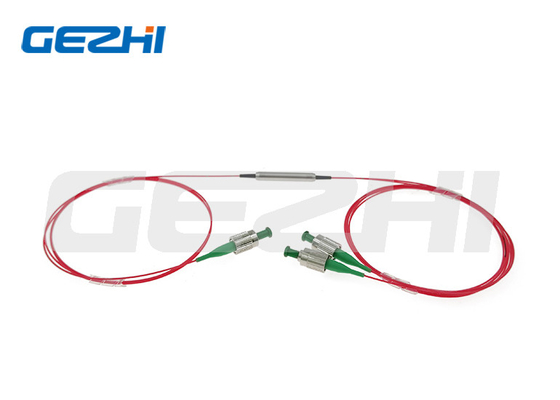

Acoplador 780nm/850nm/980nm/1030nm/1064nm del filtro de la polarización de alto rango de los proveedores que mantiene 1x2,2x2
Descripción del producto
Gezhi Photonics tiene la capacidad para connectorize las fibras de los divisores del filtro con todos los conectores estándar tales como FC, SC, ST, LC etc. y los finales (PC estupenda, ultra PC, PC angulosa [APC] etc.). Como integrador componente, podemos construir componentes adicionales directamente sobre las fibras del acoplador. Los ejemplos incluyen los filtros armoniosos, los atenuadores variables, o los colimadores. Construyendo estos dispositivos directamente sobre las fibras del acoplador, Gezhi Photonics ahorra al cliente la pérdida añadida del coste y de inserción de conectores y los adaptadores intermedios, o la época y el coste de empalmar de la fusión. Los dispositivos directamente construidos son también la mejor manera de mantener los ratios más altos posible de la extinción de la polarización.
Empaquetado del producto
| producto del final | caja interna | cartón |
Uso
*EDFA y Roman Amplifier
Instrumento óptico del *Fiber
Sensor del *Fiber
CARACTERÍSTICAS
El *High vuelve pérdida
Ratio de la extinción del *High
Pérdida de inserción del *Low
| Parámetros | Unidad | Valores | ||||
| Tipo | / | 1x2 o 2x2 | ||||
| Longitud de onda de centro | nanómetro | 780 | 850 | 980 | 1030 | 1064 |
| Gama de longitud de onda de funcionamiento | nanómetro | ±10 | ±20 | ±20 | ±20 | ±20 |
| Ratio del acoplamiento del golpecito | % | el 1±0.5%, el 5±1.0%, el 10±2.0%, y el 50% | ||||
| Pérdida de inserción | DB | IL se relacionó con el ratio de acoplamiento | ||||
| Exceso de pérdida | DB | 1x2: ≤0.8; 2x2: ≤1.2 | ||||
| Uniformidad (solamente para 50/50) | DB | 1x2: ≤0.5; 2x2: ≤0.8 | ||||
| Ratio de la extinción | DB | 1x2: ≥20; 2x2: ≥18 | ||||
| Pérdida de vuelta | DB | ≥50 | ||||
| Max Power Handling (CW) | W | 0,5, 1, 2 o 5 | ||||
| Carga extensible | N | ≤5 | ||||
| Temperatura de funcionamiento | ℃ | -5~+75 | ||||
| Temperatura de almacenamiento | ℃ | -40~+85 | ||||
Nota: 1. el arreglo para requisitos particulares está disponible. La llave lenta de la alineación del eje del defecto del conector
Las especificaciones antedichas están para el dispositivo sin el conector, si con el conector, IL será 0.3dB más alto, la pérdida de vuelta con sea reducir 5dB y el ratio de la extinción reducirá 2dB.
los usos del poder más elevado de 2.For >10W, utilizaremos el paquete del disipador de calor
3.If allí es uso del pulso, por favor estar seguro de informarnos energía de pulso y poder máximo.
Dimensiones
Información el ordenar
PMFC-XXXX-XX-XX-X-XX-XX-XX-XX-XX-XX
| ①Longitud de onda: | 780=780nm; 850=850nm; 980=980nm; 1030=1030nm; 1064=1064nm; S=Specify |
| ②Tipo de la configuración: | 12=1x2, 22=2x2 |
| ③Ratio de acoplamiento: | 50=50/50; 40=40/60; 30=30/70; 20=:20/80; 10=10/90; 01=1/99; S=Specify |
| ④AXIS de trabajo: | El eje workiing, F=Slow AXIS de B=Both que trabajaba, eje rápido bloqueó |
| ⑤Tipo de la fibra: | PM780; PM980; S=Specify |
| ⑥Manejo de la potencia: | 0L=0.5W; 01=1W; 02=2W |
| ⑦Dimensiones del paquete: | S1=5.5x35mm; S=Specify |
| ⑧Tipo de la coleta: | fibra 00=bare; tubo flojo 09=900um |
| ⑨Longitud de la fibra: | los 08=0.8m; el 10=1m; S=Specify |
| ⑩Tipo del conector: | FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Specify |
|
|
