| Brand Name: | GEZHI or OEM |
| Número De Modelo: | polarización 1x2,2x2 que mantiene el acoplador fundido |
| Cuota De Producción: | 1pc |
| Precio: | Negociable |
| Payment Terms: | T/T, Western Union |

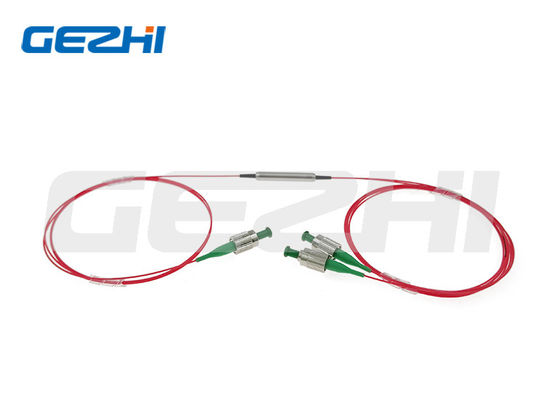

525nm, 630nm, 780nm, 850nm, polarización de 980nm 1x2,2x2 que mantiene el acoplador fundido de la fibra óptica
Descripción del producto
la polarización 1x2,2x2 que mantiene el acoplador fundido de la fibra óptica utiliza la fibra que mantiene de fusión única de la técnica y de la polarización para construir la polarización que mantiene el acoplador estándar fundido (PMC). El ratio de acoplamiento se podía seleccionar según la petición del cliente. Ofrece exceso de ratio bajo de la pérdida, tamaño pequeño y alto de la polarización de la extinción. PMC es ampliamente utilizado para los sensores ópticos y el girocompás óptico, amplificador óptico.
Uso
Amplificador de la fibra
Supervisión del poder
Instrumento óptico de la fibra
CARACTERÍSTICAS
Pérdida de inserción baja
Pérdida de alto retorno
Alto ratio de la extinción
| Parámetros | Unidad | Valores | |||||||||||||||
| Tipo | / | 1x2 o 2x2 | |||||||||||||||
| Longitud de onda de centro | nanómetro | 525 | 630 | 780 | 850 | 980 | |||||||||||
| Gama de longitud de onda de funcionamiento | nanómetro | ±10 | ±10 | ±15 | ±15 | ±20 | |||||||||||
| Max. Excess Loss | DB | 1,2 | 0,6 | 0,6 | 0,6 | 0,5 | |||||||||||
| Ratio del acoplamiento del golpecito | % | el 1±0.5%, el 5±1.0%, el 10±2.0%, y el 50% | |||||||||||||||
| Pérdida de inserción | DB | IL se relacionó con el ratio de acoplamiento | |||||||||||||||
| Ratio de la extinción | DB | 1x2: ≥20; 2x2: ≥18 | |||||||||||||||
| Pérdida de vuelta | DB | ≥55 | |||||||||||||||
| Max Power Handling (CW) | W | 0,1 | 0,1 | 0,5, 1, o 3 | 0,5, 1, o 3 | 0,5, 1, o 3 | |||||||||||
| Carga extensible | N | ≤5 | |||||||||||||||
| Temperatura de funcionamiento | ℃ | -5~+75 | |||||||||||||||
| Temperatura de almacenamiento | ℃ | -40~+85 | |||||||||||||||

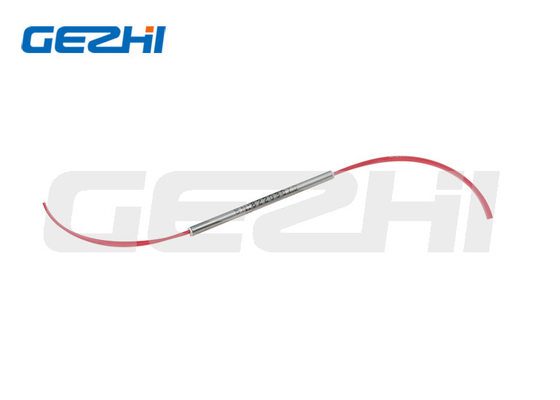

| Dimensión del paquete | milímetro | φ3x54mm o φ3x60mm | |||||||||||||||
| Tolerancia de acoplamiento del ratio | % | 1/99 | 2/98 | 5/95 | 10/90 | 20/80 | 30/70 | 40/60 | 50/50 | ||||||||
| ±0.5 | ±0.6 | ±1.0 | ±1.5 | ±2.0 | ±2.5 | ±3.0 | ±3.5 | ||||||||||
Nota: 1. acoplador fundido P.M. es ambos funcionamiento del eje, ningún eje puede ser bloqueado; el ratio de la extinción de la prueba del defecto está en el eje lento.
Las especificaciones antedichas están para el dispositivo sin el conector, si con el conector, IL será 0.3dB más alto, la pérdida de vuelta con sea reducir 5dB y el ratio de la extinción reducirá 2dB.
2. Para los usos del poder más elevado de >10W, utilizaremos el paquete del disipador de calor
3. Si hay uso del pulso, por favor estar seguro de informarnos energía de pulso y poder máximo.
Dimensiones
Información el ordenar
PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX
| ①Longitud de onda: | 525=525nm; 630=630nm; 780=780nm; 850=850nm; 980=980nm; S=Specify |
| ②Tipo de la configuración: | 12=1x2, 22=2x2 |
| ③Ratio de acoplamiento: | 50=50/50; 40=40/60; 30=30/70; 20=:20/80; 10=10/90; 01=1/99; S=Specify |
| ④Tipo de la fibra: | PM460-HP; PM630-HP; PM780; PM980; S=Specify |
| ⑤Manejo de la potencia: | 0L=0.5W; 01=1W; 02=2W |
| ⑥Dimensiones del paquete: | S2=3.0x54mm; S3=3.0x60mm; S=Specify |
| ⑦Tipo de la coleta: | fibra 00=bare; tubo flojo 09=900um |
| ⑧Longitud de la fibra: | los 08=0.8m; el 10=1m; S=Specify |
| ⑨Tipo del conector: | FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Specify |
|
|
| Brand Name: | GEZHI or OEM |
| Número De Modelo: | polarización 1x2,2x2 que mantiene el acoplador fundido |
| Cuota De Producción: | 1pc |
| Precio: | Negociable |

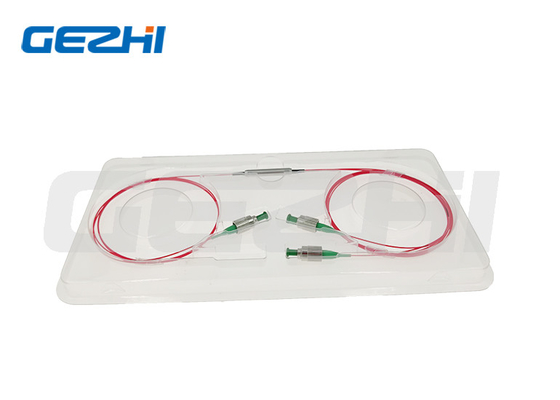

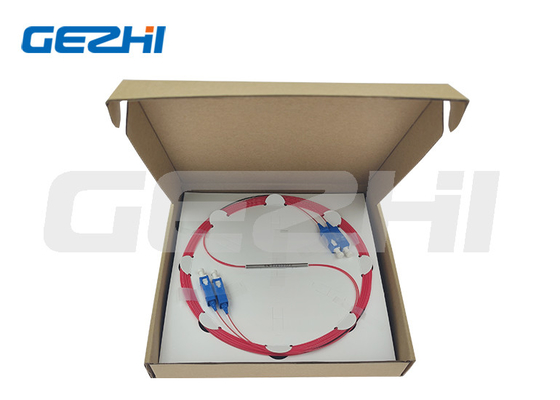

| Detalles Del Embalaje: | Caja de papel |
