Modulo DWDM AWG atérmico de 40 canales LC/APC de 100 GHz para aplicaciones MUX/DEMUX

Name: Modulo DWDM AWG atérmico de 40 canales LC/APC de 100 GHz para aplicaciones MUX/DEMUX
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GEZHI-DWDM - MUX/DEMUX
Price: 98.00 USD
Availability: InStock

Nombre De La Marca:	Gezhi or OEM
Número De Modelo:	GEZHI-DWDM - MUX/DEMUX
Cuota De Producción:	1 piezas
Precio:	USD >= 1 pieces $195
El Tiempo De Entrega:	7 días
Condiciones De Pago:	LC, D/A, D/P, T/T, Western Union, MoneyGram

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

CE RoHS,ISO9001

Espacio del canal:

100Ghz

Número de canal:

40CH

Longitud de onda central:

Rejilla del ITU

Temperatura de funcionamiento:

-40 ~ 85 ° C

tipo de fibra:

SMF-28e con tubo suelto de 900um

Pérdida de inserción:

1.8 dB

Detalles de empaquetado:

Caja interior, cartón

Capacidad de la fuente:

1000 piezas por día

Resaltar:

Modulo DWDM AWG de 40 canales atérmicos

Modulo DWDM AWG atérmico de 100 GHz

Modulo DWDM AAWG LC/APC

Descripción del producto

Descripción del Producto

Módulo atérmico dúplex AWG DWDM GEZHI-DWDMMUX/DEMUX de 40 canales LC/APC 100 GHz

El módulo AAWG DWDM (multiplexación por división de longitud de onda densa con rejilla de guía de onda atérmica) es un WDM totalmente pasivo basado en tecnología plana de sílice sobre silicio que no requiere energía eléctrica ni software. Funciona con longitudes de onda ITU Grid DWDM con espaciado de canales de 50 GHz o 100 GHz de 1526 nm a 1565 nm. El AAWG DWDM se puede utilizar para reemplazar el DWDM Mux DeMux de tipo filtro en los casos en que no hay energía disponible. El bajo costo y el alto rendimiento lo convierten en la solución ideal para aplicaciones DWDM metropolitanas y de larga distancia. GEZHI Photonics proporciona una serie de AAWG DWDM personalizados dentro de una caja metálica estándar o montaje en bastidor para cumplir con diferentes requisitos de configuración de puertos (32 a 96 canales, 1310 nm/puertos de monitoreo disponibles), longitud de onda operativa, tipo de fibra, longitud de fibra, conector de entrada y conector de salida. Y GEZHI Photonics proporciona chips de tipo Gaussiano y Flat Top de DWDM AAWG, que los clientes pueden elegir según sus necesidades reales.

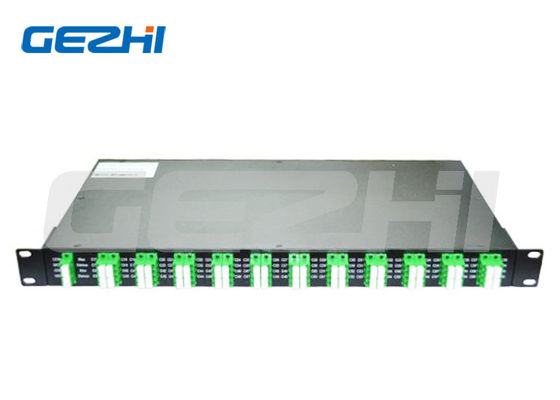

Modulo DWDM AWG atérmico de 40 canales LC/APC de 100 GHz para aplicaciones MUX/DEMUX 0

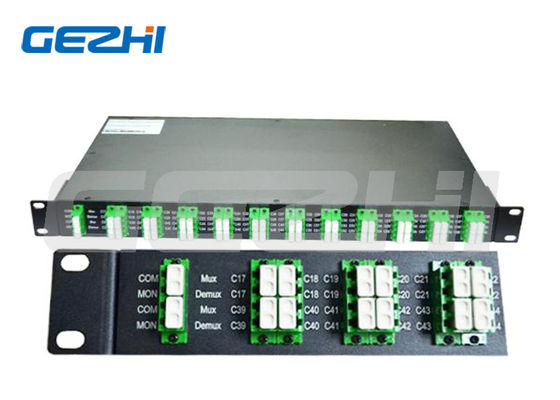

Modulo DWDM AWG atérmico de 40 canales LC/APC de 100 GHz para aplicaciones MUX/DEMUX 1

Modulo DWDM AWG atérmico de 40 canales LC/APC de 100 GHz para aplicaciones MUX/DEMUX 2

Característica

Baja pérdida de inserción Alto aislamiento

Diseño compacto de bajo PDL

Buena uniformidad de canal a canal

Amplia longitud de onda de funcionamiento De 1260 nm a 1620 nm Amplia temperatura de funcionamiento De -40 °C a 85 °C Alta confiabilidad y estabilidad

Parámetros
Espacio de canal (GHz)		100			200
Número de canal		1x4	1x8	1x16	1x4	1x8	1x16
Longitud de onda central (nm)		Cuadrícula de la UIT
Precisión de longitud de onda central (nm)		±0,05			±0,1
Banda de paso del canal (@-0,5 dB) (nm)		0,22			0,5
Tipo de fibra		SMF-28e con tubo suelto de 900um o especificado por el cliente
IL (dB)		1.8	3	4	1.7	2.9	3.8
Ondulación de la banda de paso (dB)		0,35	0,4	0,5	0,35	0,4	0,5
Aislamiento (dB)	Canal adyacente	25			28
	Canal no adyacente	40
PDL (dB)		0,2
PMD (ps)		0.1
RL (dB)		45
Directividad (dB)		50
Potencia óptica máxima (mw)		300
Temperatura de funcionamiento (°C)		-40~85
Temperatura de almacenamiento (°C)		-40~85
Paquete CAJA (mm)		100x80x10 o 140x115x18
Paquete LGX		1U,2U
Paquete de montaje en rack de 19"1		1U

Material de alta calidad y estabilidad.

Utilice un filtro de importación con una calidad alta, confiable y estable

Utilice pegamento original EMI OPTOCAST 3410-VM

Utilice lentes G y colimador de alta calidad

Entorno de prueba

Taller sin polvo

Alta temperatura. Envejecimiento y ciclos de temperatura alta-baja

100% prueba antes del envío

Análisis del espectro óptico

Preguntas frecuentes

P1:¿Puedo tener un pedido de muestra? ¿Cuál es su MOQ?

A1: Se aceptan pedidos de muestra para probar y verificar la calidad. nosotros noMOQ, 1 pieza de muestra disponible.También se aceptan muestras mixtas.

P2: ¿Cuál es el plazo de entrega?

A2: El plazo de entrega normal es de aproximadamente 1 semana,Para grandes cantidades y productos especiales. Por favor verifique el tiempo de entrega con nuestro representante de ventas.Pero mantenemos stock para algunos productos,Podría enviarse de 1 a 3 días después de recibir el pago.

P3:¿Cuáles son las condiciones de pago?

A3: Condiciones de pago: T/T, Paypal,Western Union,pago en efectivo, ALI, etc.

P4: ¿Cuál es el tiempo de garantía?
A4: 1 año de garantía.

P5: ¿Puedo utilizar nuestro propio logotipo, etiqueta y paquete?
R5: Sí, podemos proporcionar un servicio OEM que, de acuerdo con sus requisitos, diseñe etiquetas de productos, logotipos, PN, SN y paquetes.

Las etiquetas:

AWG de 96 canales

96CH AAWG Mux Demux

AWG Mux Demux de 60 canales
