| Brand Name: | GEZHI or OEM |
| Número De Modelo: | 32CH-AAWG-S |
| Cuota De Producción: | 1PC |
| Precio: | Negociable |
| Delivery Time: | 5-8 días del trabajo |
| Payment Terms: | T/T, Western Union |

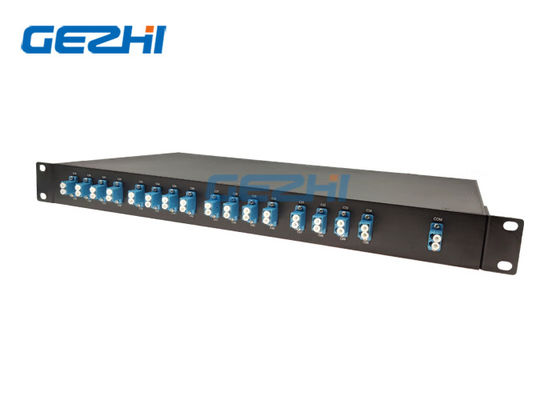

1x32 canaliza los módulos montados en rack de AAWG DWDM
Los módulos montados en rack de los canales AAWG DWDM del 1x32 de Gezhi son un módulo óptico pasivo de pequeñas pérdidas, de alta densidad e independiente. Se basa en la reja puesta en orden atermal de la guía de onda con tecnología monolítica gausiana. 1x32 los módulos montados en rack de los canales AAWG DWDM ofrecen un ultra de pequeñas pérdidas (máximo: 3.5dB) y alta solución del WDM del aislamiento del canal para el acceso del metro y los usos de los centros de datos. este 1x32 canaliza la facilidad montada en rack de los módulos de AAWG DWDM de la dirección de la fibra, de la confiabilidad a largo plazo y del aislamiento excelente del canal en un 1U 19" montado en rack. El 1x32 canaliza los módulos montados en rack Mux incorporado de AAWG DWDM en una unidad, trabajando en solas fibras de la red.
|
Características |
Usos |
|
|
Especificación
| Parámetros | Condiciones | Especificaciones | Unidades | ||
| Mínimo. | Máximo. | ||||
| Temperatura de funcionamiento | Funcionamiento | -5 | 65 | Oc | |
| Humedad de funcionamiento | Funcionamiento | 5 | 95 | %RH | |
| Temperatura de almacenamiento | Non_Operating | -40 | +85 | Oc | |
| Humedad del almacenamiento | Non_Operating | 5 | 95 | %RH | |
| ESPECIFICACIÓN ÓPTICA | AWG AAWG GAUSIANO | ||||
| Parámetros | Condición | Espec. | Unidades | ||
| Minuto | Tipo | Máximo | |||
| Número de canales | 1-1×32 | ||||
| Espaciamiento de canal del número | 100GHz | 100 | Gigahertz | ||
| Cha. Longitud de onda de centro | Frecuencia del ITU. | C – banda | nanómetro | ||
| Banda útil de canal claro | ±0.1 | nanómetro | |||
| ESPECIFICACIONES ÓPTICAS | |||||
| Parámetros | Condición | Espec. | Unidades | ||
| Minuto | Tipo | Máximo | |||
| Estabilidad de la longitud de onda | Alcance máximo del error de la longitud de onda de todos los canales y temperaturas en la polarización media. | ±0.05 | nanómetro | ||
| -1 ancho de banda del canal del DB del DB -1 | Ancho de banda del canal claro definido por forma de la banda útil. Para cada canal | 0,24 | nanómetro | ||
| -3 ancho de banda del canal del DB del DB -3 | Ancho de banda del canal claro definido por forma de la banda útil. Para cada canal | 0,43 | nanómetro | ||
| Pérdida de inserción óptica en la rejilla del ITU | Definido como la transmisión mínima en la longitud de onda del ITU para todos los canales. Para cada canal, en todas las temperaturas y polarizaciones. | 3,2 | 3,5 | DB | |
| Aislamiento adyacente | Diferencia de la pérdida de inserción de la transmisión mala en la longitud de onda de la rejilla del ITU al poder más alto, todas las polarizaciones, dentro de la banda del ITU de los canales adyacentes. | 30 | DB | ||
| No adyacente, aislamiento del canal | Diferencia de la pérdida de inserción de la transmisión mala en la longitud de onda de la rejilla del ITU al poder más alto, todas las polarizaciones, dentro de la banda del ITU de los canales no adyacentes. | 40 | DB | ||
| Aislamiento total del canal |
Diferencia acumulativa total de la pérdida de inserción de la transmisión mala en la longitud de onda de la rejilla del ITU al poder más alto, todas las polarizaciones, dentro de la banda del ITU del resto de los canales, incluyendo los canales adyacentes. |
33 | DB | ||
| Uniformidad de la pérdida de inserción | Alcance máximo de la variación de la pérdida de inserción dentro del ITU a través de todos los canales, polarizaciones y temperaturas. | 0,8 | 1,0 | DB | |
| Ondulación de la pérdida de inserción |
Cualquier máximos y cualquier mínimos de pérdida óptica a través El ITU congriega, excepto puntos del límite, para cada canal en cada puerto |
0,4 | 0,5 | DB | |
| Directividad | Ratio de poder reflejado fuera de cualquier canal (con excepción del canal n) al poder adentro del canal de entrada n | 50 | DB | ||
| Pérdida de vuelta óptica | Puertos de la entrada y de salida | 40 | DB | ||
| Pérdida dependiente de PDLPolarization en banda del canal claro | Valor a lo peor medido en banda del ITU | 0,3 | 0,5 | DB | |
| Dispersión del modo de la polarización | 0,5 | picosegundo | |||
| Poder óptico máximo | 23 | dBm | |||
| Gama de la supervisión de la entrada-salida de MUXDEMUX | -35 | +23 | dBm | ||
1x32 canaliza los módulos montados en rack de AAWG DWDM
Información el ordenar
| AWG | X | XX | X | XX | X | XX |
| Espaciamiento de canal | Número de canales | Configuración | 1r canal | Tipo del paquete | Conector de In/Out | |
| 1=100GHz |
32=32Channel Canal 40=40 Canal 44=44 Canal 48=48
|
Fibra de S=Single Fibra de D=Dual |
21=Ch21 ...... 34=Ch34 ...... 50=Ch50 ...... |
RU=19” 1U montado en rack |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC S=Specify |
Soporte de estante
1x32 canaliza los módulos montados en rack de AAWG DWDM
|
|
