| Brand Name: | GEZHI or OEM |
| Número De Modelo: | 1x32CH-AAWG-D |
| Cuota De Producción: | 1PC |
| Precio: | Negociable |
| Delivery Time: | 5-8 días del trabajo |
| Payment Terms: | T/T, Western Union |

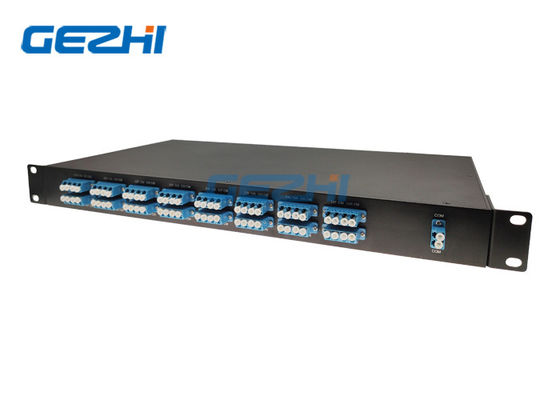

Poner en orden-guía de onda atermal a dos caras que ralla el soporte de estante de Mux y de Demux 1RU
La Poner en orden-guía de onda atermal a dos caras de Gezhi que ralla el soporte de estante de Mux y de Demux 1RU es un módulo óptico pasivo de alta densidad, de pequeñas pérdidas e independiente. Se basa en el AWG atermal con tecnología monolítica gausiana. La Poner en orden-guía de onda atermal a dos caras que ralla el soporte de estante de Mux y de Demux 1RU ofrece un ultra de pequeñas pérdidas (máximo: 3.5dB) y alta solución del WDM del aislamiento del canal para el acceso del metro y los usos de los centros de datos. esta Poner en orden-guía de onda atermal a dos caras que ralla la facilidad del soporte de estante de Mux y de Demux 1RU de la dirección de la fibra, de la confiabilidad a largo plazo y del aislamiento excelente del canal en un 1U 19" montado en rack, que es el dispositivo ideal para los sistemas que requieren rendimiento superior, bajo costo y altas cuentas del canal. La Poner en orden-guía de onda atermal a dos caras que ralla el soporte de estante de Mux y de Demux 1RU Mux incorporado + Demux en una unidad, trabajando en dos fibras de la red.
|
Características |
Usos |
|
|
Especificación
| Parámetros | Condiciones | Especificaciones | Unidades | ||
| Mínimo. | Máximo. | ||||
| Temperatura de funcionamiento | Funcionamiento | -5 | 65 | Oc | |
| Humedad de funcionamiento | Funcionamiento | 5 | 95 | %RH | |
| Temperatura de almacenamiento | Non_Operating | -40 | +85 | Oc | |
| Humedad del almacenamiento | Non_Operating | 5 | 95 | %RH | |
| ESPECIFICACIÓN ÓPTICA | AWG AAWG GAUSIANO | ||||
| Parámetros | Condición | Espec. | Unidades | ||
| Minuto | Tipo | Máximo | |||
| Número de canales | 2-1×32 | ||||
| Espaciamiento de canal del número | 100GHz | 100 | Gigahertz | ||
| Cha. Longitud de onda de centro | Frecuencia del ITU. | C – banda | nanómetro | ||
| Banda útil de canal claro | ±0.1 | nanómetro | |||
| ESPECIFICACIONES ÓPTICAS | |||||
| Parámetros | Condición | Espec. | Unidades | ||
| Minuto | Tipo | Máximo | |||
| Estabilidad de la longitud de onda | Alcance máximo del error de la longitud de onda de todos los canales y temperaturas en la polarización media. | ±0.05 | nanómetro | ||
| -1 ancho de banda del canal del DB del DB -1 | Ancho de banda del canal claro definido por forma de la banda útil. Para cada canal | 0,24 | nanómetro | ||
| -3 ancho de banda del canal del DB del DB -3 | Ancho de banda del canal claro definido por forma de la banda útil. Para cada canal | 0,43 | nanómetro | ||
| Pérdida de inserción óptica en la rejilla del ITU | Definido como la transmisión mínima en la longitud de onda del ITU para todos los canales. Para cada canal, en todas las temperaturas y polarizaciones. | 3,2 | 3,5 | DB | |
| Aislamiento adyacente | Diferencia de la pérdida de inserción de la transmisión mala en la longitud de onda de la rejilla del ITU al poder más alto, todas las polarizaciones, dentro de la banda del ITU de los canales adyacentes. | 30 | DB | ||
| No adyacente, aislamiento del canal | Diferencia de la pérdida de inserción de la transmisión mala en la longitud de onda de la rejilla del ITU al poder más alto, todas las polarizaciones, dentro de la banda del ITU de los canales no adyacentes. | 40 | DB | ||
| Aislamiento total del canal |
Diferencia acumulativa total de la pérdida de inserción de la transmisión mala en la longitud de onda de la rejilla del ITU al poder más alto, todas las polarizaciones, dentro de la banda del ITU del resto de los canales, incluyendo los canales adyacentes. |
33 | DB | ||
| Uniformidad de la pérdida de inserción | Alcance máximo de la variación de la pérdida de inserción dentro del ITU a través de todos los canales, polarizaciones y temperaturas. | 0,8 | 1,0 | DB | |
| Ondulación de la pérdida de inserción |
Cualquier máximos y cualquier mínimos de pérdida óptica a través El ITU congriega, excepto puntos del límite, para cada canal en cada puerto |
0,4 | 0,5 | DB | |
| Directividad | Ratio de poder reflejado fuera de cualquier canal (con excepción del canal n) al poder adentro del canal de entrada n | 50 | DB | ||
| Pérdida de vuelta óptica | Puertos de la entrada y de salida | 40 | DB | ||
| Pérdida dependiente de PDLPolarization en banda del canal claro | Valor a lo peor medido en banda del ITU | 0,3 | 0,5 | DB | |
| Dispersión del modo de la polarización | 0,5 | picosegundo | |||
| Poder óptico máximo | 23 | dBm | |||
| Gama de la supervisión de la entrada-salida de MUXDEMUX | -35 | +23 | dBm | ||
Información el ordenar
| AWG | X | XX | X | XX | X | XX |
| Espaciamiento de canal | Número de canales | Configuración | 1r canal | Tipo del paquete | Conector de In/Out | |
| 1=100GHz |
32=32Channel Canal 40=40 Canal 44=44 Canal 48=48
|
Fibra de S=Single Fibra de D=Dual |
21=Ch21 ...... 34=Ch34 ...... 50=Ch50 ...... |
RU=19” 1U montado en rack |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC S=Specify |
32Channels AAWG DWDM 19" marco 1U
Poner en orden-guía de onda atermal a dos caras que ralla el soporte de estante de Mux y de Demux 1RU
|
|
