| Brand Name: | Model Number |
| Número De Modelo: | El número de unidades de seguridad de la aeronave es el siguiente: |
| Cuota De Producción: | 1 piezas |
| Precio: | USD >= 1 pieces $500 |
| Delivery Time: | 7 días |
| Payment Terms: | Las condiciones de los productos incluidos en el presente Reglamento son las siguientes: |
Descripción del producto

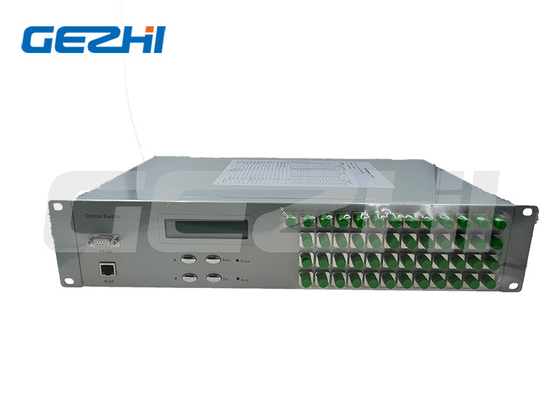

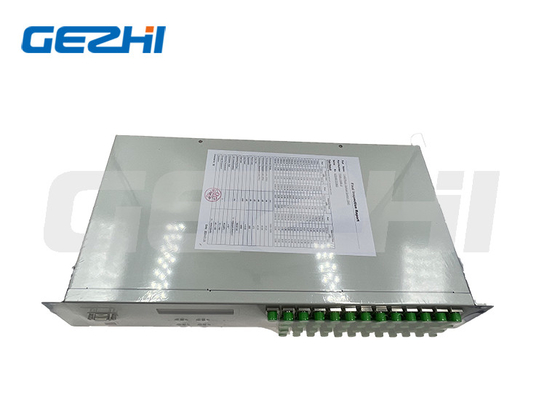

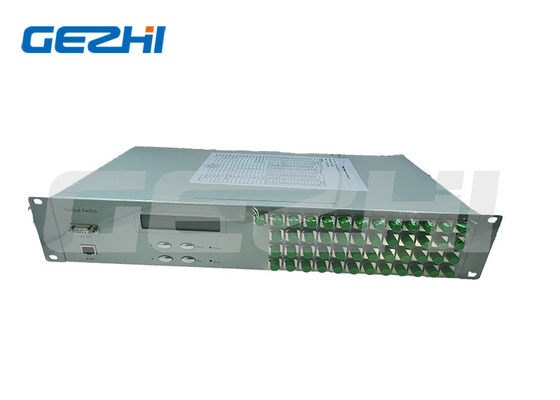

FSW 1x48 Switch de fibra óptica de 19 pulgadas 2U Rackmount 1260 ~ 1650nm Modo único
El interruptor óptico montado en rack 1x48 es un tipo de dispositivo de control de ruta óptica que tiene la función de control y interruptor de ruta óptica. it can choose working optical path switch manually with button and also control optical path switch or scan in frequency the optical switch which need to be monitored with rs 232 port and ethernet port.
Características
1.SerialNet, alta confiabilidad, alta estabilidad
2. panel de pantalla LED. visualización visual, operación conveniente
3.RS232 Control y gestión remota de Ethernet RJ45
4Se puede configurar el canal y el intervalo de tiempo del escaneo automático.
5.Señales de transmisión transparentes. Alta estabilidad y fiabilidad
Aplicaciones
1.FITL
2.Sistema de mantenimiento
3.Medición automática
4.Red óptica de monitoreo remoto de cable de monitoreo
Indice técnico
| Parámetro | Unidad | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x48 | 1x128 |
| Rango de longitud de onda | nm | 1260 ~ 1650 o personalizado | |||||||
| Prueba de longitud de onda | nm | 1310/1550 o personalizado | |||||||
| Pérdida de inserción (máximo) | Db | ≤ 10 | ≤ 10 | ≤ 15 | ≤ 15 | ≤ 15 | ≤ 15 | ≤ 15 | ≤ 2 años0 |
| Pérdida de retorno | Db | SM ≥ 50 | |||||||
| Transcurso de audio | Db | ≤ 70 | |||||||
| PDL | Db | ≤ 005 | |||||||
| El DMAE | Db | ≤ 025 | |||||||
| TDL | Db | ≤ 020 | |||||||
| Repetibilidad | Db | ≤ 002 | |||||||
| Tiempo de cambio | ms | ≤ 10 (canal adyacente) | |||||||
| Potencia óptica | MW | ≤ 500 | |||||||
| Tipo de fibra | ¿ Qué es eso? | 9/125 | |||||||
| Conector | / | FC, SC, LC, ST, SMA o personalizado | |||||||
| Puerto de monitoreo | / | RJ45 y RS232 o personalizado | |||||||
| Fuente de alimentación de trabajo (tipo de enchufe) | V. | AC:220V (50/60Hz) o DC:36V~72V | |||||||
| Temperatura de funcionamiento | °C | -10 ~ +60 | |||||||
| Temperatura de almacenamiento | °C | -40 ~ +85 | |||||||
| Mantenimiento de bastidores | En el caso de los | 1U L483XW230XH44.5 (hasta 16 canales) de personalización está disponible. | |||||||
|
La personalización 2U L483XW230XH89 (hasta 36 canales) está disponible. La personalización 2U L483XW350XH89 (hasta 64 canales) está disponible. |
|||||||||
| La personalización 3U L483XW350XH133.5 (hasta 128 canales) está disponible. | |||||||||
| La personalización 4U L483XW350XH178 (hasta 256 canales) está disponible. | |||||||||
Dibujo del panel
Panel delantero
1xN≤16 Interruptor óptico 19 ′1U
1xN≤36 Interruptor óptico 19 ′2U

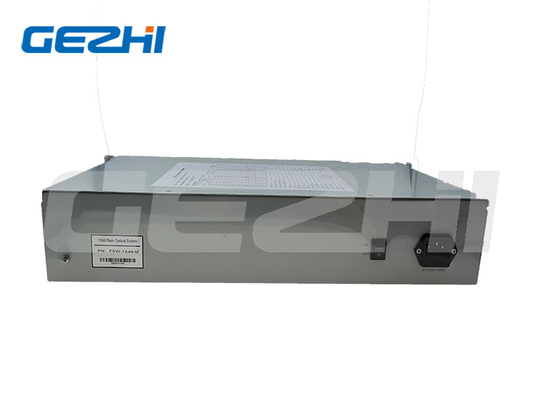

Panel trasero
Información sobre los pedidos
Los Estados miembros deberán establecer las normas de seguridad necesarias para garantizar la seguridad de los vehículos.
| Las DSO | Modo | longitud de onda | Paquete | Tipo de fibra | Fuente de alimentación | Conector |
| 1x4 1x8 1x16 1x32 1x64 1x128 S = Específicidad |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13 = 850/1300 13/15=1310/1550 nm 460 nm 780 nm 980 nm S=Especificar |
1U = 1U Montaje de bastidores 2U = 2U montaje de bastidores 3U=3U Montaje de bastidores 4U = 4U Montaje de bastidores S=Especificar |
M5 = 50/125 M6 = 62,5/125 S9=9/125 S105/125 y otros S200/240: las condiciones de los productos S272/300 Las condiciones de los contratos de seguros S365/400 Las condiciones de los productos S550/600: las empresas de servicios de telecomunicaciones S=Especificar |
AC = 85 ~ 265V de corriente única +DC36 ~ 75V |
0=Ninguno FP = FC/UPC El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero SP=SC/UPC SA=SC/APC LP = LC/UPC Los valores de las emisiones de gases de efecto invernadero se calcularán de acuerdo con el método de cálculo. S=Especificar |
Pregunta 1:¿Puedo tener una orden de muestra? ¿Cuál es su MOQ?
El video
|
|
