| Brand Name: | GEZHI or OEM |
| Número De Modelo: | GZ-FSW-1x32 |
| Cuota De Producción: | 1PC |
| Precio: | Negociable |
| Delivery Time: | 2-7 días del trabajo |
| Payment Terms: | T/T, Western Union |
interruptor Opto-mecánico bidireccional de los interruptores ópticos del motor de pasos 1x32
Los interruptores opto-mecánicos del 1x32 de GEZHI utilizan un motor de pasos de alta resolución a confiablemente y repeatably conectan las fibras con una otras. Además, los interruptores ópticos del motor de pasos 1x32 son bidireccionales y se pueden utilizar en la dirección 1xN o Nx1. Puede realizar la transferencia de varios canales de la trayectoria de la luz de la fibra óptica. El interruptor Opto-mecánico bidireccional de los interruptores ópticos del motor de pasos 1x32 es diseño modularizado con la función autoverificadora de la avería de circuito de impulsión. Se utiliza para la selección multi de la fuente de luz/del detector, la supervisión de varios canales de la fibra, y la protección de fibra óptica etc de la trayectoria en el sistema de transmisión de fibra óptica.
Características
Confiabilidad de pequeñas pérdidas y alta
Diseño modularizado
Interfaz paralela (TTL)
Función autoverificadora de la avería de circuito de impulsión
Usos
Ring Network
Fuente de luz multi
Selección del detector
Prueba de la fibra, componente óptico
Protección de fibra óptica de la trayectoria
Control remoto en red óptica
Especificación
| Parámetro | Valores de parámetro |
| Modelo | GZ-FSW-1X32 |
| Pérdida de inserción | DB ≤0.8 |
| Gama de longitud de onda | 1260~1650 nanómetro |
| Longitud de onda de la prueba | 1310/1550 nanómetro |
| Tipo de la fibra | SM, 9/125um (SMF-28) |
| Pérdida de vuelta | DB ≥50 |
| Interferencia | DB del ≥ 70 |
| PDL | DB ≤0.05 |
| WDL | DB ≤0.25 |
| TDL | DB ≤0.25 |
| Repetibilidad | DB ≤0.02 |
| Curso de la vida | > 107 |
| Tiempo que cambia | ms ≤8 (adyacente) |
| Poder óptico | ≤500 mW |
| Conector | FC/PC |
| Modo de control | TTL |
| Fuente de alimentación de trabajo | 5V/500 mA |
| Producto Sze | 135 x 64 x 46 |
| Temperatura de funcionamiento | -20 ℃ al ℃ +70 |
| Temperatura de funcionamiento | -40 ℃ al ℃ +85 |
Nota: 1. el arreglo para requisitos particulares está disponible.
Los interruptores ópticos del motor de pasos del 1x32 de GEZHI son una fibra directa a la tecnología del interruptor de la fibra, que actúa físicamente señalando una fibra a la otra. Esto es lograda utilizando un motor de pasos de alta resolución para girar y para señalar exacto las fibras comunes a las fibras seleccionadas de la salida.
Pin Specifications
| Conector macho DB-15 | |||
| Pin No. | I / O | Señal | Descripción |
| 2 | Entrada | D0 |
D0~ D5 es la selección de canal Bit0~Bit5, D0 es bajo, D5 es alto |
| 3 | Entrada | D1 | |
| 4 | Entrada | D2 | |
| 5 | Entrada | D3 | |
| 6 | Entrada | D4 | |
|
11 |
Entrada |
RESET |
TTL, reset bajo para canalizar 0. El nivel significa que los pedazos de la selección de canal es eficaz. |
| 7 | Hacia fuera | LISTO | TTL, listo (High=Not listo, Low=Ready) |
| 8 | Hacia fuera | ERROR | TTL, error O fracaso, (error de High=Error, de Low=No) |
| 1,9 | Poder | Tierra | Tierra |
| 12 | Poder | VCC1 | VDC del motor del 5.0±5% de fuente de alimentación (500mA máximos) |
| 15 | Poder | VCC2 | VDC del circuito del 5.0±5% de fuente de alimentación (50mA máximos) |
| 4,6,7,8,10,13,14 | NC | NC | vacante |

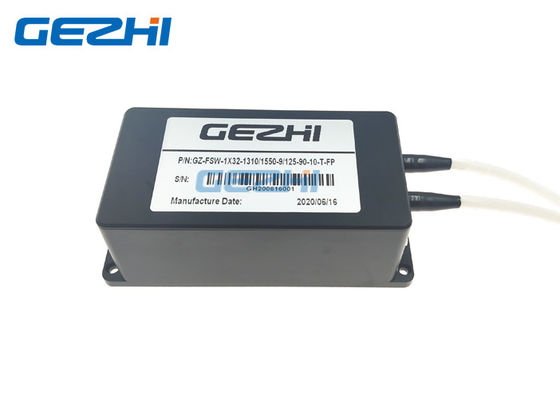

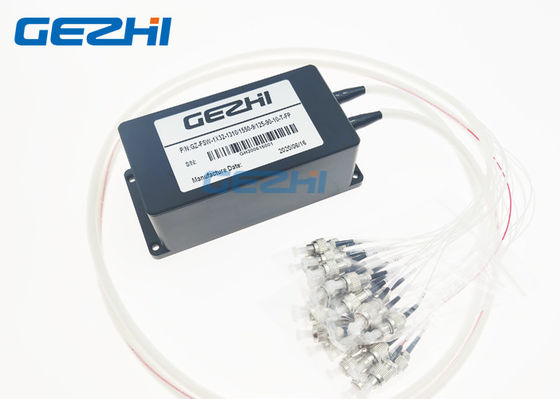

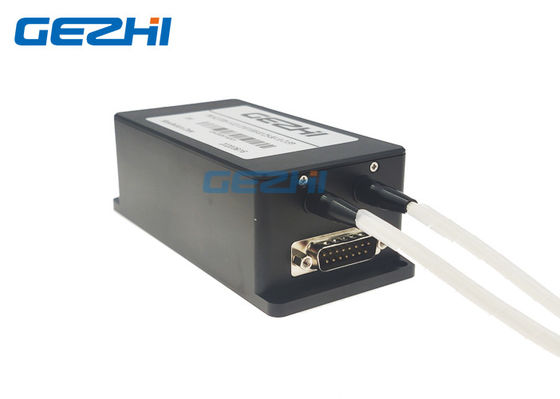

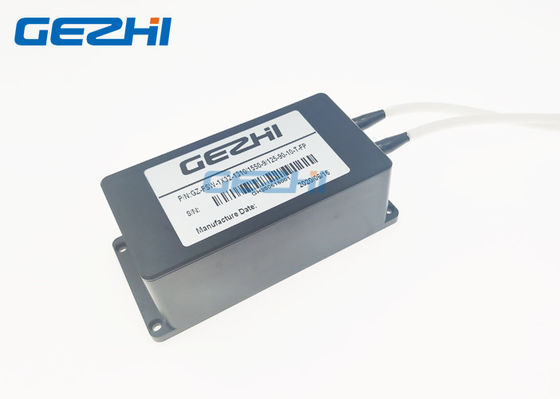

imagen del interruptor óptico 1x32
|
