| Brand Name: | GEZHI or OEM |
| Número De Modelo: | Interruptor óptico D1x2 |
| Cuota De Producción: | 1PC |
| Precio: | Negociable |
| Delivery Time: | 2-7 días del trabajo |
| Payment Terms: | T/T, Western Union |

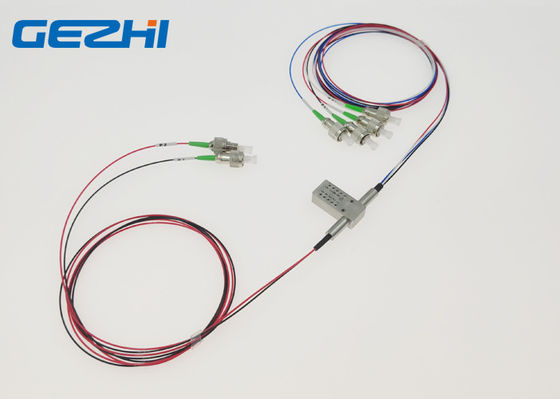

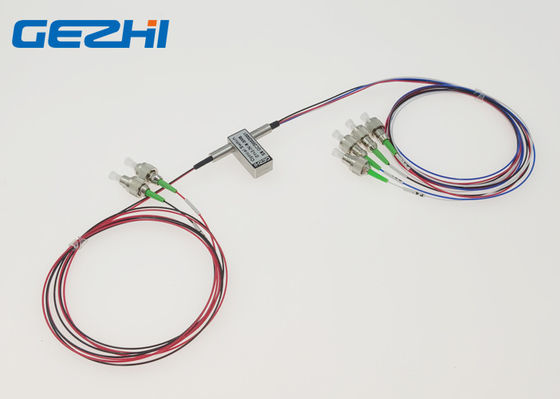

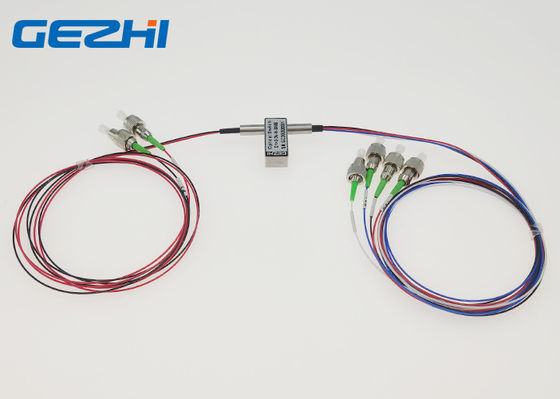

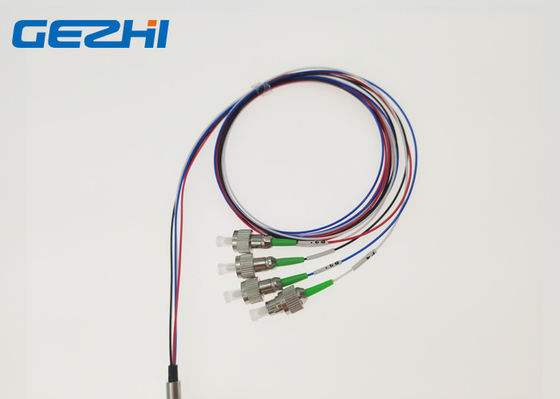

1x2 la fibra óptica dual del interruptor óptico 2x4 cambia 1310&1550nm 1meter FC/APC
GEZHI se doblan configurate de los interruptores de la fibra óptica 1x2/2x4 por seis fibras y dos estados. Conecta con el conector de FC/APC y con 3V el voltaje No-trabado, PWB moutable. Los interruptores de la fibra óptica 1x2 dual/2x4 de GEZHI conectan los canales ópticos reorientando una señal óptica entrante en seleccionado para hacer salir la fibra. El interruptor óptico 2x2 es apllication en el R&D en laboratorio, Metropolitan Area Network y OADM configurable.
Características
Alta estabilidad, alta confiabilidad
Pérdida de inserción baja
Gama de longitud de onda ancha
De epoxy-libre en la trayectoria óptica
Usos
R&D en laboratorio
HOMBRE (Metropolitan Area Network)
Supervisión de sistema
OADM configurable
Especificación
| Modelo | Unidad | GZ-FSW-D1x2 | |
| Operatingwavelength | nanómetro | 850±40/1300±40 | 1260~1620 |
| longitud de onda | nanómetro | 850&1300 | 1310&1550 |
| Pérdida de inserción | DB | Tipo: 0,7 máximo: 1,0 | |
| Pérdida de vuelta | DB | MM≥30 SM≥50 | |
| Charla cruzada | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| Repetibilidad | DB | ≤±0.02 | |
| Voltaje | v | 3,0 o 5.0±0.5 | |
| Vida útil | Tiempo | ≥107 | |
| Cambie el tiempo | ms | ≤8 | |
| Manejo de la potencia | mW | ≤500 | |
| Temperatura de funcionamiento | ℃ | -20~+70 | |
| Temperatura de almacenamiento | ℃ | -40~+85 | |
| Tamaño | milímetro | 27.0×12×8.2 | |
| Nota: 1 dentro de temperatura y de COMPENSACIÓN de funcionamiento. 2 excepto los conectores. | |||
El arreglo para requisitos particulares está disponible.
Ruta óptica
Pernos
| Tipo | Estado | Definición del Pin | Poder | Seguimiento | ||||||
| D1x2 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| No-enganche | A | P1- P3, P2-P4 | -- | -- | -- | -- | Cierre | Abierto | Abierto | Cierre |
| B | P1-P1, P2-P2 | V+ | -- | -- | Tierra | Abierto | Cierre | Cierre | Abierto | |
| Enganche | A | P1- P3, P2-P4 | -- | -- | Tierra | V+ | Cierre | Abierto | Abierto | Cierre |
| B | P1-P1, P2-P2 | V+ | Tierra | -- | -- | Abierto | Cierre | Cierre | Abierto | |
Información dual del orden del interruptor óptico 1x2
GZ-FSW-D1x2-x-xx-x-x-x-xx-x-xx
| Modo | Longitud de onda | Tipo del voltaje | Modelo de control | Tipo de la fibra | Diámetro de la fibra | Longitud de la fibra | Conector |
|
S=SM |
85=850nm |
3=3V |
L=Latching |
5=50/125 |
25=250um |
el 1=1m |
00=None |
El video
|
|
