| Brand Name: | GEZHI or OEM |
| Número De Modelo: | interruptores ópticos 1x2 |
| Cuota De Producción: | 1PC |
| Precio: | Negociable |
| Delivery Time: | 2-7 días del trabajo |
| Payment Terms: | T/T, Western Union |

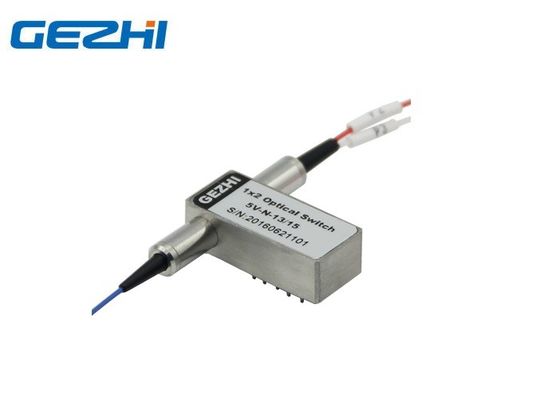

Solo interruptor óptico de No-enganche de la fibra de los interruptores ópticos 1310/1550nm de la fibra 1x2
El solo interruptor óptico 1x2 es una configuración estándar 1x2 con 3 fibras y 2 estados. El interruptor de la fibra óptica de GEZHI conecta los canales ópticos reorientando una señal óptica entrante en seleccionado para hacer salir la fibra. Esto se alcanza usando configuraciones mecánicas y se activa vía una señal de control eléctrica.
Características
PWB aumentable
Pérdida de inserción baja
El más tamaño pequeño
Velocidad de transferencia rápida
Disponible en solo modo/modo multi
Tipo industrial disponible
Usos
Supervisión óptica de la red
Protección y restauración ópticas de la red
Router de la longitud de onda
Investigación y desarrollo
Reconfigurable añada/los multiplexores del descenso
Protección del equipo de transmisión
Especificación
|
Parámetros |
GZ-FSW-1×2 | ||
| Gama de longitud de onda | nanómetro | 850±40/1300±40 | 1260~1650 |
| Longitud de onda de funcionamiento | nanómetro | 850/1300 | 1310/1490/1550/1625/1650 |
| Pérdida de inserción | DB | Tipo: 0,8 máximo: 1,2 | Tipo: 0,5 máximo: 1,0 |
| Pérdida de vuelta | DB | MM≥30 SM≥50 | |
| Interferencia | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Repetibilidad | DB | ≤±0.02 | |
|
Fuente de alimentación |
V | 3,0 o 5,0 | |
| Curso de la vida | Tiempo | ≥107 | |
| Cambie el tiempo | ms | ≤8 | |
| Poder de la transmisión | mW | ≤500 | |
| Temperatura de funcionamiento | ℃ | -20~+80 | |
| Temperatura de almacenamiento | ℃ | -40~+85 | |
| Peso | g | 16 | |
| Dimensión | milímetro | (L) 27× (W) 12.0× (H) 8,2 | |
Nota: 1. el arreglo para requisitos particulares está disponible.
2. Especificado sin el conector, y añada una pérdida adicional 0.2dB por el conector.
Ruta óptica
| Situación una | Situación dos |
|
|
 |

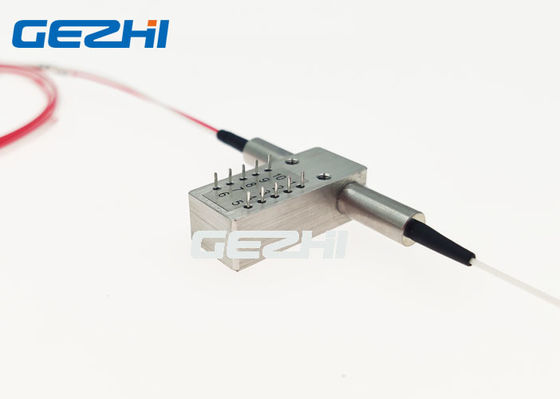

Pernos
| Tipo | Pin | Impulsión eléctrica | Sensor de la situación | ||||||
| 1×2 | canal | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Enganche | P1-P2 | -- | -- | Tierra | V+ | Cierre | Abierto | Abierto | Cierre |
| P1-P3 | V+ | Tierra | -- | -- | Abierto | Cierre | Cierre | Abierto | |
| No-enganche | P1-P2 | -- | -- | -- | -- | Cierre | Abierto | Abierto | Cierre |
| P1-P3 | V+ | -- | -- | Tierra | Abierto | Cierre | Cierre | Abierto | |
información del orden del interruptor óptico 1x2
GZ-FSW-1x2-x-xx-x-x-x-xx-x-xx
| Modo | Longitud de onda | Tipo del voltaje | Modelo de control | Tipo de la fibra | Diámetro de la fibra | Longitud de la fibra | Conector |
|
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Enganche de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0m m 30=3.0m m X=Others |
el 1=1m los 2=1.5m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Others |
El video
|
|
