Datos del producto:
Pago y Envío Términos:
|
Lugar de origen: | China. | Nombre del producto: | Interruptores ópticos 1x1 |
---|---|---|---|
longitud de onda: | 1260 ~ 1650 nm | Tipo de control: | No sujetos a cierre/cierre |
Válvula de tensión: | 5 V o 3 V | Conector: | FC/APC-LC/UPC o personalizado |
Características: | Alta confiabilidad | Temperatura de funcionamiento:: | -20 ~ 70 °C |
Alta luz: | con una capacidad de transmisión superior a 20 W,interruptores ópticos de la fibra 1x1,Interruptor de red de fibra de fibra fc apc |

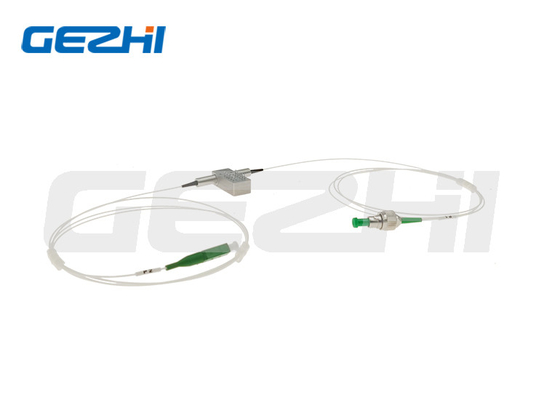

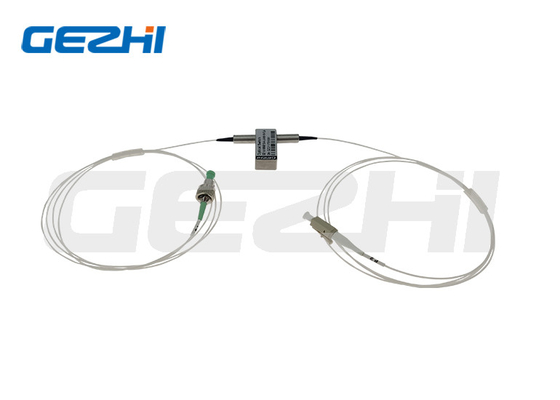

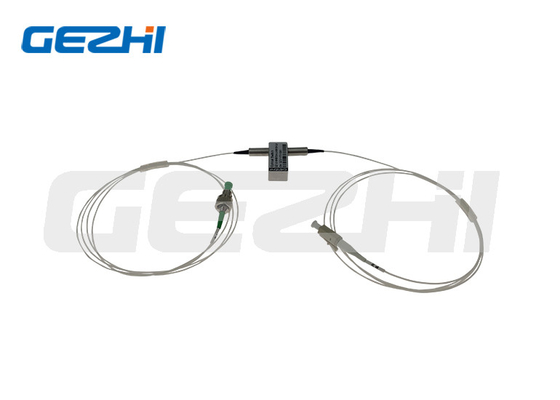

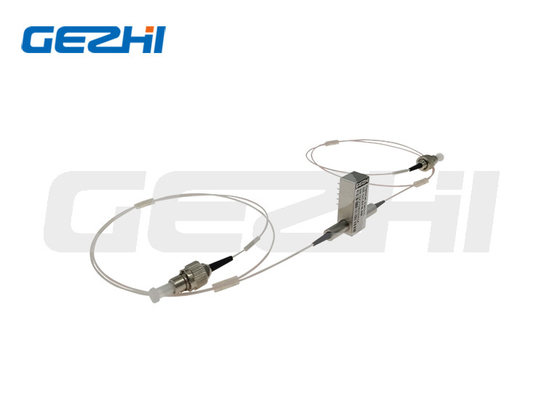

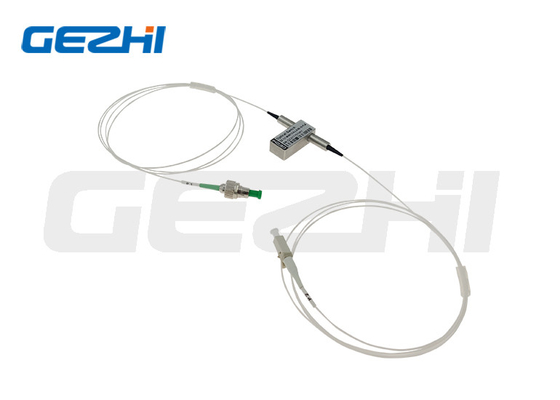

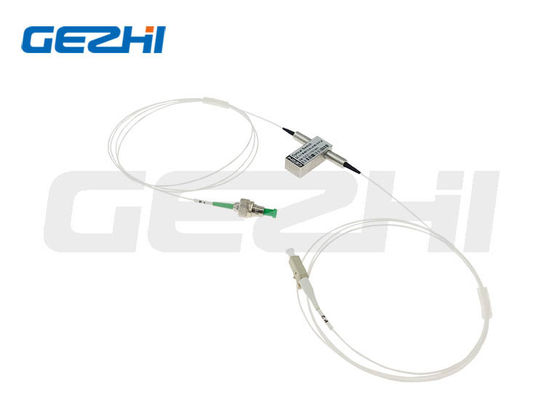

1625/1650nm Conmutador óptico mecánico con bajo cruce de voz 1x1 FC APC
Interruptores ópticos 1x1
El interruptor óptico mecánico 1x1 se utiliza para encender y apagar la señal óptica.Con el desarrollo de la comunicación ópticaEl dispositivo de interruptor óptico es la clave para una nueva generación de red totalmente óptica en un futuro próximo.
Características Muy estable y confiable
Tiempo de cambio corto Diseño compacto, tamaño en miniatura Baja pérdida de inserción Largo rango de longitud de onda de funcionamiento Enlace y no enlace a prueba de fallos Opcional en modo único o multimodo |
Aplicaciones Monitoreo del sistema |
Especificación
|
Las pines
El tipo | Ruta óptica | Acción eléctrica | Sensor de estado | ||||||
1x1 | Pín 1 | Pín 5 | Pín 6 | Pín 10 | Pin 2 y 3 | Pin 3 y 4 | Pin 7 y 8 | Pín 8-9 | |
No de cierre | Se corta | - ¿Qué quieres decir? | - ¿Qué quieres decir? | - ¿Qué quieres decir? | - ¿Qué quieres decir? | Cierre. | Abierto | Abierto | Cierre. |
P1-P2 | V+ | - ¿Qué quieres decir? | - ¿Qué quieres decir? | El GND | Abierto | Cierre. | Cierre. | Abierto | |
Encierra | Se corta | - ¿Qué quieres decir? | - ¿Qué quieres decir? | El GND | - ¿Qué quieres decir? | Cierre. | Abierto | Abierto | Cierre. |
P1-P2 | V+ | El GND | - ¿Qué quieres decir? | - ¿Qué quieres decir? | Abierto | Cierre. | Cierre. | Abierto |
Información sobre el pedido
GZ-1 × 1-13/15
Modo | longitud de onda | Tipo de tensión | Modelo de control | Tipo de fibra | Diámetro de la fibra | Duración de la fibra | Conector |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550 nm X=Otros |
3=3V 5=5V |
L=Acercamiento N=No-bloqueado |
5 = 50/125 6 = 62,5/125 9 = 9 / 125 X=Otros |
25=250um 90=900um 20 = 2,0 mm 30 = 3,0 mm X=Otros |
1 = 1m 2 = 1,5m X=Otros |
0=Ninguno X=Otros |
Ruta óptica
Dibujo mecánico
Nuestros certificados
Preguntas frecuentes
