| Brand Name: | GEZHI |
| Número De Modelo: | GZ-1x4S100X |
Descripción del producto:

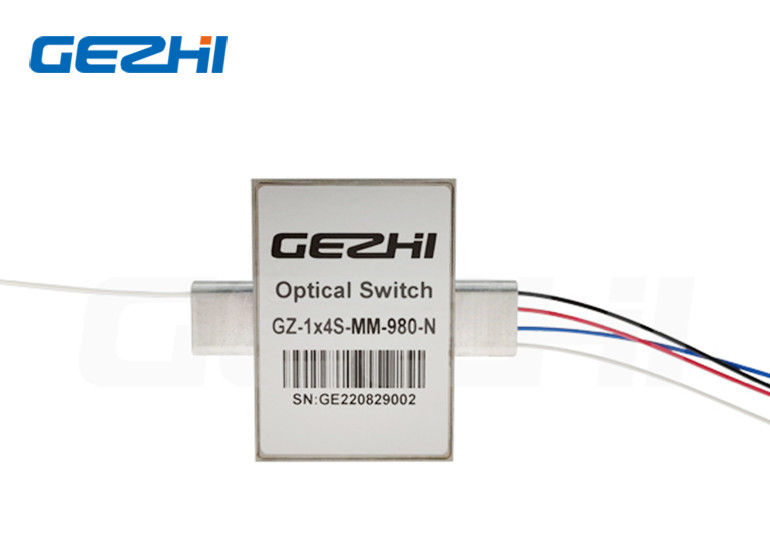

1x4S 105/125um Switch óptico de fibra para el sensor de fibra
Interruptor óptico 1x4S
Este conmutador óptico 1x4S de GEZHI Photonics utiliza fibra de núcleo grande 105/125um, que soporta 780nm, 850nm, 980nm, 1060nm, 1310nm, 1550nm o longitud de onda personalizada.La fibra de 105/125um 1x4 interruptores ópticos es con baja pérdida de inserción, Alta estabilidad y confiabilidad y alta conversación cruzada. Que se utilizan ampliamente en medicina, sensor de fibra, investigación, láser y aeroespacial, etc.
Características
◆Pérdida de inserción baja
◆Aislación del canal superior
◆Alta estabilidad, alta fiabilidad
◆Afichado o no
Parámetros técnicos
|
Parámetros |
GZ-1x4S | |
| Largura de onda de funcionamiento | nm | 780, 980, 1060, 1310,1550 y demás |
| Pérdida de inserción | Db | ≤ 15 |
| Pérdida dependiente de la longitud de onda | Db | ≤ 040 |
| Pérdida dependiente de la polarización | Db | ≤ 005 |
| Pérdida dependiente de la temperatura | Db | ≤ 020 |
| Pérdida de retorno | Db | SM≥50 MM≥30 |
| Habla en cruz | Db | SM≥55 MM≥35 |
| Tiempo de cambio | ms | ≤ 8 años |
| Repetibilidad | Db | ≤ ± 0.02 |
| Durabilidad | las veces | ≥107 |
| Voltado de funcionamiento | V. | 3 o 5 |
| Tipo de interruptor | No sujetos a cierre/cierre | |
| Temperatura de funcionamiento | °C | -20 ~ +70 |
| Temperatura de almacenamiento | °C | -40 ~ +85 |
| Potencia óptica | el | 500, 1000, 2000, 5000, 10000 etc. |
| Dimensión | En el caso de los | 52.7.0L × 37.2W × 10.0H |
Ruta óptica
Dimensión
Información sobre los pedidos
| GZ | Modo | longitud de onda | Tipo de tensión | Modelo de control | Fuerza de trabajo | Tipo de fibra | Diámetro de la fibra | Duración de la fibra | Conector |
| 1x4S |
S=SM M=MM |
780 = 780nm 85=850nm 13=1310nm 15=1550nm 13/15=1310/1550 nm 980 = 980nm 1060 = 1060nm S=Especificar |
3=3V 5=5V |
L=Acercamiento N=No-bloqueado |
N = 500 MW 1=1W 2=2W 5=5W 10=10W S=Especificar |
5 = 50/125 6 = 62,5/125 9 = 9 / 125 1 = 105 / 125 S=Especificar |
25=250um 90=900um 20 = 2,0 mm S=Especificar |
05=0,5 m 10=1,0 m S=Especificar |
0=Ninguno FP = FC/PC El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero SP = SC/PC SA=SC/APC LP = LC/PC Los valores de las emisiones de gases de efecto invernadero se calcularán de acuerdo con el método de cálculo. S=Especificar |
Preguntas frecuentes
El video
|
|
