| Brand Name: | GEZHI or OEM |
| Número De Modelo: | GZ-MxN-MOS100x |
| Cuota De Producción: | 1pc |
| Precio: | Negociable |
| Delivery Time: | 5-8 días del trabajo |
| Payment Terms: | T/T, Western Union |

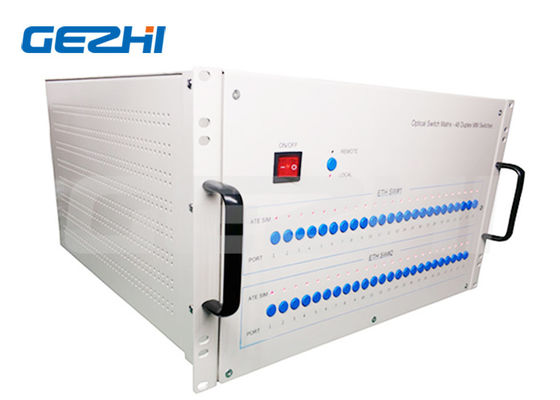

Resumen de productos de48*Conmutador óptico Matrix para montaje en bastidor
Montaje en rack de interruptor óptico de matriz 48 * 2x4 para sistema de mantenimiento
48 interruptores ópticos 2x4 (D1x2) para montaje en rack
Este interruptor óptico es un tipo de dispositivo de control de trayectoria de luz.reproduce un camino de luz de control y convierte el camino de luz.48-D1X2-U consta de 48 piezas de 2x4 combinaciones de ruta de luz de interruptor síncrono de interruptor óptico mecánico, interruptor de control de ruta de luz de interruptor óptico puede ser 48 botones en el control del panel, también puede a través del modo de comunicación de puerto serie RS - 232 de corto alcance o comunicación Ethernet RJ45 remota mediante el envío de un camino de luz del interruptor de control de comando controlado por programa, el estado del equipo del camino de la luz por la luz verde y la luz roja muestra el camino de la luz.
Podemos fabricar longitudes de onda personalizadas, canal de configuración, tipo de fibra, tipo de conector, etc.
Características y aplicaciones de48*Interruptor óptico de matriz 2x4Montaje en rack
Características
SerialNet, alta confiabilidad, alta estabilidad
Panel de visualización LED.Pantalla visual, Operación conveniente
Señal de transmisión transparente.Alta estabilidad y fiabilidad
Se puede configurar el canal y el intervalo de tiempo del escaneo automático
Control RS232 y gestión remota Ethernet RJ45
Aplicaciones
FITL
Medición Automática
Supervisión remota de red óptica
Sistema de monitoreo y mantenimiento de cables
Especificaciones de48*Interruptor óptico de matriz 2x4Montaje en rack
| Parámetro | Unidad | 48*2x4 |
| Rango de onda | Nuevo Méjico | 1260~1650 o personalizado |
| Prueba de longitud de onda | Nuevo Méjico | 1310/1550 o personalizado |
| Pérdida de inserción (máx.) | dB | ≤1.5 |
| Pérdida de retorno | dB | SM ≥ 50 |
| Diafonía | dB | ≤-55 |
| PDL | dB | ≤0.05 |
| WDL | dB | ≤0.25 |
| TDL | dB | ≤0.20 |
| Repetibilidad | dB | ≤0.02 |
| Tiempo de cambio | EM | ≤10 (canal adyacente) |
| Potencia óptica | mW | ≤500 |
| Tipo de fibra | em | 9/125 |
| conector | / | FC, SC, LC, ST, SMA o personalizado |
| Monitorear puerto | / | RJ45 y RS232 o personalizado |
| Fuente de alimentación de trabajo (tipo de enchufe) | V | CA: 220 V (50/60 Hz) o CC: 36 V ~ 72 V |
| Temperatura de funcionamiento | ℃ | -10~+60 |
| Temperatura de almacenamiento | ℃ | -40~+85 |
| Dimensiones de montaje en rack | milímetro | 6U: 483x500x267mm |
conjunto de instrucciones deConmutador óptico Matrix para montaje en bastidor
| Nombre | Instrucciones | Describir |
| Establecer canal de interruptor óptico |
Enviar: |
Configure el canal del interruptor óptico 01 en ON , devuelto con éxito. |
| Retorno1: |
||
| Enviar: |
Configure el canal del interruptor óptico 01 en APAGADO , devuelto con éxito. |
|
| Retorno1: |
||
| Enviar: |
Configure el canal del interruptor óptico 48 en ON , devuelto con éxito. |
|
| Retorno1: |
||
| Enviar: |
Configure el canal del interruptor óptico 48 en APAGADO, devuelto con éxito. |
|
| Retorno1: |
||
| Enviar: |
Configure todos los canales del interruptor óptico en ENCENDIDO, se devolvió con éxito. | |
| Retorno1: |
||
| Enviar: |
Configure todos los canales del interruptor óptico en APAGADO, se devolvió con éxito. | |
| Retorno1: |
||
| Canal de conmutación óptica de consulta | Enviar: |
Consulta el canal del interruptor óptico, devuelto con éxito; 1111111111111111: Es el estado de todos los interruptores ópticos (0: ENCENDIDO, 1: APAGADO). |
| Devolver: |
||
|
Establecer la dirección IP Dirección |
Enviar: | Configure la dirección IP en 192.168.1.100, se devolvió correctamente. |
| Devolver: |
||
| Consultar dirección IP | Enviar: |
Consultar la dirección IP, devuelto con éxito 192.168.1.100: dirección IP a 192.168.1.100 |
| Devolver: | ||
| Establecer el número de puerto | Enviar: |
Configure el número de puerto en 5000, devolvió el éxito |
| Devolver: |
||
| Número de puerto de consulta | Enviar: |
Consulta el número de puerto, devuelto con éxito 5000: número de puerto a 5000 |
| Devolver: |
||
| Establecer la máscara de subred | Enviar: |
Configure la máscara de subred en 255.255.255.0, devuelta exitosamente |
| Devolver: |
||
| Máscara de subred de consulta | Enviar: | Consulta la máscara de subred, se devolvió correctamente 255. 255. 255.0: máscara de subred a 255. 255.255.0 |
| Devolver: | ||
| Establecer la puerta de enlace predeterminada | Enviar: |
Configure la puerta de enlace predeterminada en 192.168.1.1, devolvió exitosamente |
| Devolver: |
||
|
Consultar puerta de enlace predeterminada |
Enviar: |
Consulta la puerta de enlace predeterminada, se devolvió correctamente 192.168.1.1: puerta de enlace predeterminada a 192.168.1.1
|
| Devolver: | ||
| Establecer la tasa de baudios | Enviar: |
Establezca la tasa de baudios en 9600, se devolvió con éxito |
| Devolver: |
||
| Tasa de baudios de consulta | Enviar: |
Consulte la tasa de baudios, devolvió con éxito 9600: tasa de baudios a 9600
|
|
Devolver:
|
||
| Reinicios del dispositivo | Enviar: |
Configurar el dispositivo se reinicia, devuelto con éxito |
| Devolver: |
||
| Consultar información del dispositivo | Enviar: |
Consultar la información del dispositivo ,devuelto con éxito; Modelo:48-2X4-U Rango de longitud de onda: 1260~1650nm Tipo de fibra:SM,9/125um Conector:LC/UPC Fuente de alimentación de trabajo :CA:85~265V |
| Devolver: | ||
| Versión de consulta | Enviar: |
Consultar la versión, devuelto con éxito Versión de hardware: V1.0.1 SOFTWARE: V1.0.1 |
| Devolver: |
| OSW | Modo | Longitud de onda | Paquete | Tipo de fibra | Diámetro de fibra | conector |
|
48*2x4 S=Especialidad |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=Especificar |
1U = 1U de montaje en bastidor Montaje en bastidor 2U = 2U Montaje en bastidor 3U = 3U Montaje en bastidor 4U=4U S=Especificar |
M5=50/125 M6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Especificar |
CA=Único 85~265V CC = solo 36 ~ 72 V AA=Doble 85~265V DD=Doble 36~72V AD=AC85~265V+DC36~75V |
00=Ninguno FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Especificar |
El video
|
|
