| Brand Name: | GEZHI or OEM |
| Número De Modelo: | 2x2B-SM-13/15-5N |
| Cuota De Producción: | 1PC |
| Precio: | Negociable |

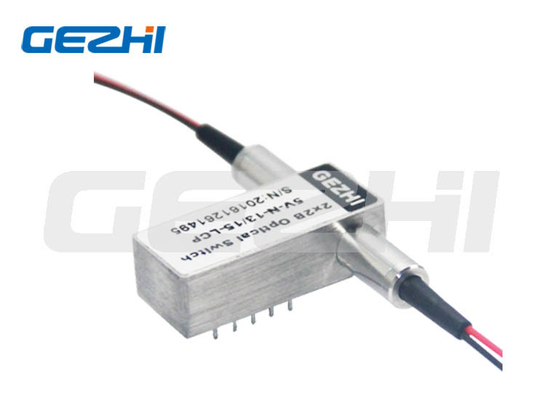

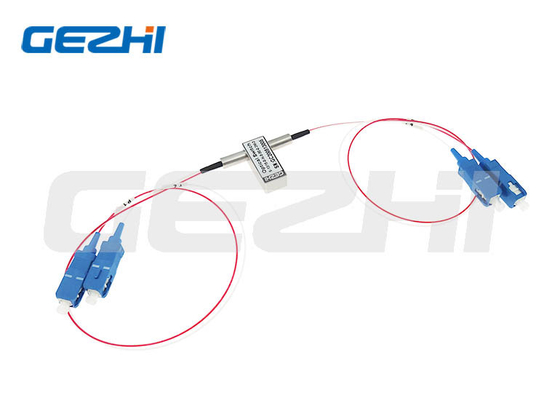

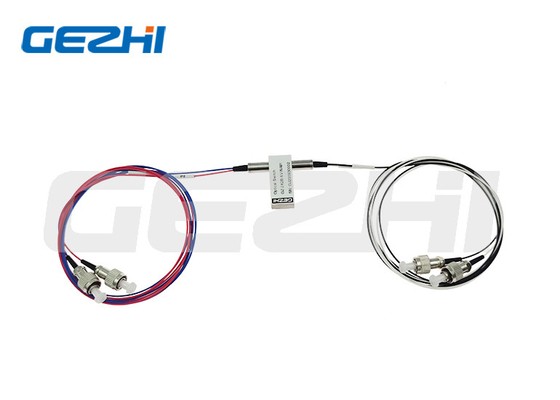

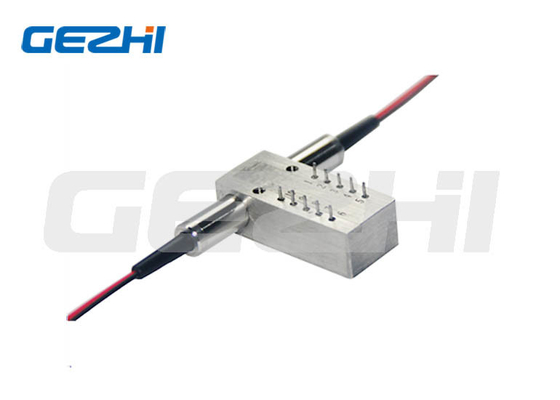

2x2 interruptores ópticos óptico-mecánicos de derivación
El interruptor óptico de fibra óptica bidireccional óptico-mecánico 2x2B conecta canales ópticos redirigiendo 2 señales ópticas entrantes a 2 fibras de salida.Esto se logra mediante una configuración opto-mecánica y se activa mediante una señal de control eléctricoEl interruptor tiene sensores de posición eléctricos integrados. Basado en la tecnología de filtro de película delgada que proporciona un método robusto para alterar el parche de luz,Esta serie de productos tiene una configuración de plataforma drásticamente simplificada que ofrece alta fiabilidad y bajo costo de producción.Este nuevo diseño reduce significativamente la sensibilidad a la posición de las piezas móviles, ofreciendo una alta estabilidad sin precedentes, así como un bajo coste sin igual.
| Características: | Aplicaciones: |
|
Baja pérdida de inserción |
Cambio de red |
|
Largo rango de longitud de onda |
Monitoreo del sistema |
|
Baja transmisión |
Bloqueo del canal |
|
Alta estabilidad, alta fiabilidad |
Modulo e integración del sistema |
|
Sin epoxi en el camino óptico |
Red de área metropolitana |
| Las partidas de las partidas 1 y 2 se aplican a las partidas de las partidas 2 y 3. | Protección y restauración de la red |
Parámetro técnico
| Parámetros | Unidad | GZ-FSW-2 × 2B | |
| Rango de longitud de onda | nm | Las demás partidas del anexo II | 1260 ¢ 1650 |
| Duración media de funcionamiento | nm | Las demás | 1310 y 1550 |
| Pérdida de inserción | Db | Tipo de producto:0.8 máximo:1.2 | Tipo de producto:0.6 máximo:0.8 |
| Pérdida de retorno | Db | MM≥30 SM≥50 | |
| Transcurso de audio | Db | MM≥35 SM≥55 | |
| PDL | Db | ≤ 005 | |
| El DMAE | Db | ≤ 025 | |
| TDL | Db | ≤ 025 | |
| Repetibilidad | Db | ≤ ± 0.02 | |
| Fuente de alimentación | V | 3.0 o 5.0 | |
| Duración de vida | las veces | ≥107 | |
| Tiempo de cambio | ms | ≤ 8 años | |
| Potencia de transmisión | MW | ≤ 500 | |
| Temperatura de funcionamiento | °C | -20 ¢ + 70 | |
| Temperatura de almacenamiento | °C | -40 ¢ + 85 | |
| Peso | G | 16 | |
| Dimensión | En el caso de los | (L) 27.0×(W) 12.0×(H) 8.2 | |
Las pines
| Parámetros | Las pines | Acción eléctrica | Sensor de estado | ||||||
| 2 × 2B | Ruta óptica | 1 | 5 | 6 | 10 | 2 y 3 | 3 y 4 | 7 y 8 | 8 a 9. |
| Las demás partidas | P1-P3 | - ¿Qué quieres decir? | - ¿Qué quieres decir? | - ¿Qué quieres decir? | - ¿Qué quieres decir? | Cierre. | Abierto | Abierto | Cierre. |
| P1-P4, P2-P3 | V+ | - ¿Qué quieres decir? | - ¿Qué quieres decir? | El GND | Abierto | Cierre. | Cierre. | Abierto | |
| el cierre | P1-P3 | - ¿Qué quieres decir? | - ¿Qué quieres decir? | El GND | V+ | Cierre. | Abierto | Abierto | Cierre. |
| P1-P4 P2-P3 | V+ | El GND | - ¿Qué quieres decir? | - ¿Qué quieres decir? | Abierto | Cierre. | Cierre. | Abierto | |
Ruta óptica
Preguntas frecuentes
Pregunta 1:¿Puedo tener una orden de muestra? ¿Cuál es su MOQ?
El video
|
|
