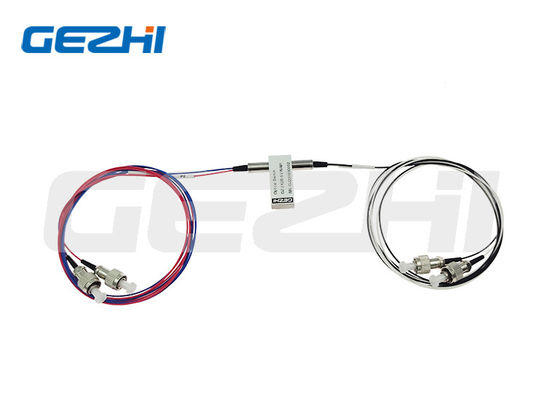

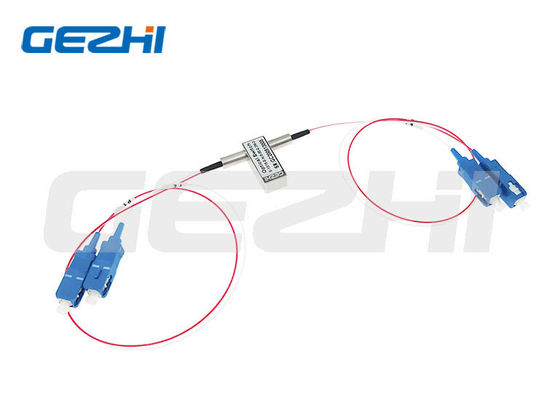

Interruptor óptico de fibra óptica 3V 2x2B con longitud de onda de 1260-1650 nm y control de bloqueo o no bloqueo

Name: Interruptor óptico de fibra óptica 3V 2x2B con longitud de onda de 1260-1650 nm y control de bloqueo o no bloqueo
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 2x2B-SM-13/15-5N
Price: 71.00 USD
Availability: InStock

Nombre De La Marca:	GEZHI or OEM
Número De Modelo:	2x2B-SM-13/15-5N
Cuota De Producción:	1PC
Precio:	US$58-US$85

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

CE RoHS,ISO9001

Tipo:

Soluciones fttx

usar:

Monitor de sistema

tiempo de garantía:

3 años

Longitud de onda:

1260-1650nm

Voltaje:

3V o 5V

Conector de fibra:

LC/UPC, FC/APC, SC/APC etc.

Puerto:

2x2B

Tipo de control:

Enclavamiento o no enclavamiento

Solicitud:

OADM configurable

Detalles de empaquetado:

Caja de papel

Capacidad de la fuente:

negociable

Resaltar:

Interruptores ópticos de la fibra de LC/UPC

interruptores ópticos de la fibra 3V

Interruptor de la fibra de SC/UPC

Descripción del producto

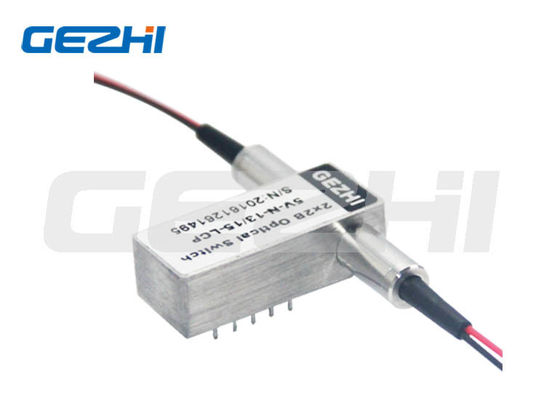

Interruptores ópticos de fibra óptica 3V 2x2B con LC/UPC

2x2 interruptores ópticos óptico-mecánicos de derivación

El interruptor óptico de fibra óptica bidireccional óptico-mecánico 2x2B conecta canales ópticos redirigiendo 2 señales ópticas entrantes a 2 fibras de salida.Esto se logra mediante una configuración opto-mecánica y se activa mediante una señal de control eléctricoEl interruptor tiene sensores de posición eléctricos integrados.

Basado en la tecnología de filtro de película delgada que proporciona un método robusto de alterar la trayectoria de la luz,Esta serie de productos tiene una configuración de plataforma drásticamente simplificada que ofrece alta fiabilidad y bajo costo de producción.Este nuevo diseño reduce significativamente la sensibilidad a la posición de las piezas móviles, ofreciendo una alta estabilidad sin precedentes, así como un bajo costo sin igual.

Características clave y aplicaciones

Características

Baja pérdida de inserción
Largo rango de longitud de onda
Baja transmisión
Alta estabilidad, alta fiabilidad
Sin epoxi en el camino óptico
Las partidas de las partidas 1 y 2 se aplican a las partidas de las partidas 2 y 3.

Aplicaciones

Cambio de red
Monitoreo del sistema
Bloqueo del canal
Modulo e integración del sistema
Red de área metropolitana
Protección y restauración de la red

Parámetros técnicos

Parámetros	Unidad	GZ-FSW-2*2B
Rango de longitud de onda	nm	850 ± 40/1300 ± 40 1260 1650
Largura de onda de funcionamiento	nm	850/1300 1310/1550 ¿Qué quieres decir con eso?
Pérdida de inserción	Db	Tipo de producto:0.8 máximo:1.2 Tipo:0.6 máximo:0.8
Pérdida de retorno	Db	MM≥30 SM≥50
Transcurso de audio	Db	MM≥35 SM≥55
PDL	Db	≤ 005
El DMAE	Db	≤ 025
TDL	Db	≤ 025
Repetibilidad	Db	≤ ± 0.02
Fuente de alimentación	V	3.0 o 5.0
Duración de vida	las veces	≥107
Tiempo de cambio	ms	≤ 8 años
Potencia de transmisión	el valor de la carga	≤ 500
Temperatura de funcionamiento	°C	-20 ¢ + 70
Temperatura de almacenamiento	°C	-40 ¢ + 85
Peso	G	16
Dimensión	En el caso de los	(L) 27.0(W) 12.0(H) 8.2

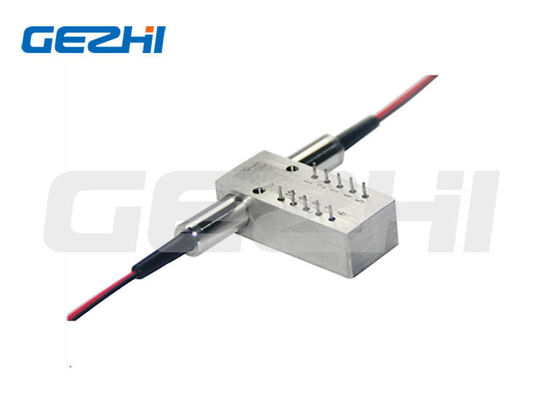

Configuración del pin

Parámetros	Las pines	Acción eléctrica	Sensor de estado
Pista óptica 2*2B	P1-P3 sin cerradura	- ¿Qué quieres decir?	Cierre. Abierto. Abierto.
Pista óptica 2*2B	P1-P4, P2-P3 sin cerradura	V+ -- -- -- -- -- GND	Abierto. Cerrado. Cerrado. Abierto.
Pista óptica 2*2B	P1-P3 para el cierre	------------------ GND V+	Cierre. Abierto. Abierto.
Pista óptica 2*2B	Se aplicará el sistema de retención de la carga.	V+ GND -- -- --	Abierto. Cerrado. Cerrado. Abierto.

Diagramas ópticos de rutas

Preguntas frecuentes

P1: ¿Puedo tener un pedido de muestra? ¿Cuál es su MOQ?

A1: el pedido de muestra es bienvenido para probar y verificar la calidad. No tenemos MOQ, 1pcs muestra está disponible. También las muestras mixtas son aceptables.

P2: ¿Cuál es el tiempo de entrega?

R2: El tiempo de entrega normal es de aproximadamente 1 semana. Para grandes cantidades y productos especiales, por favor, verifique el tiempo de entrega con nuestro representante de ventas.Mantenemos el stock para algunos productos y podría enviar dentro de 1-3 días después de recibir el pago.

P3: ¿Cuáles son las condiciones de pago?

A3: Condiciones de pago: T/T, PayPal, Western Union, pago en efectivo, ALI, etc.

P4: ¿Cuál es su tiempo de garantía?

A4: 3 años de garantía.

P5: ¿Puedo usar nuestro propio logotipo, etiqueta y paquete?

R5: Sí, proporcionamos servicio OEM de acuerdo con sus requisitos, incluyendo etiquetas de productos personalizadas, logotipos, números de piezas, números de serie y embalaje.

Las etiquetas:

Trabando el interruptor óptico

interruptores ópticos de la fibra 1550nm

interruptor de puente de la fibra 2x2
