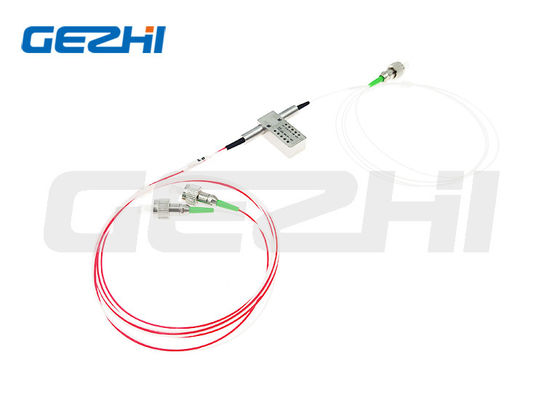

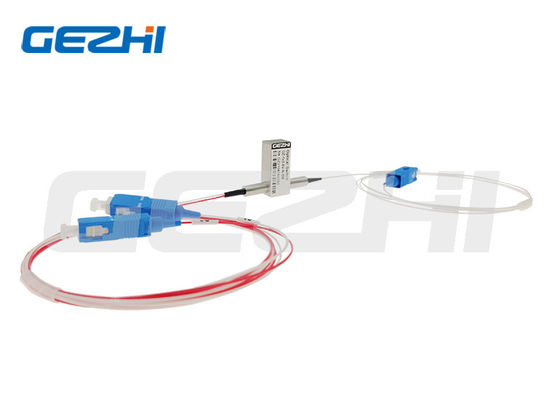

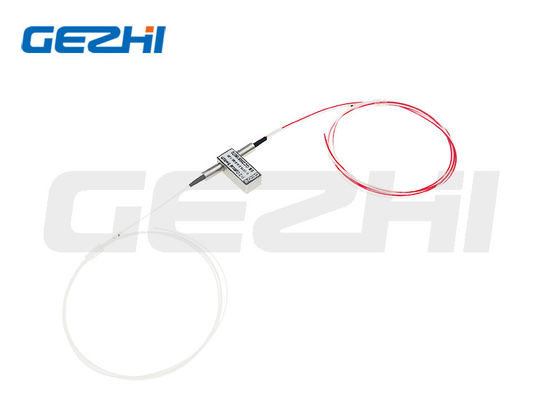

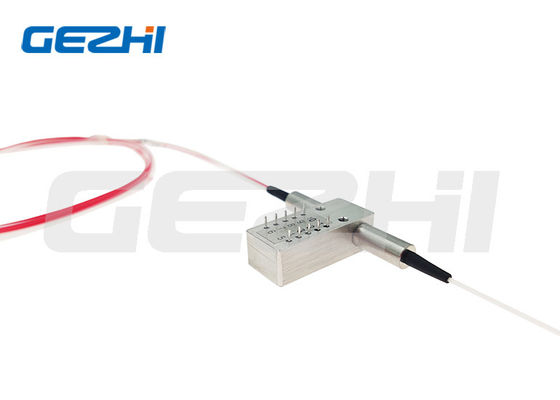

Conmutador Óptico 1x2 de Banda Ancha No Bloqueante, Conmutador de Fibra Óptica Optomecánico de Alta Fiabilidad

Name: Conmutador Óptico 1x2 de Banda Ancha No Bloqueante, Conmutador de Fibra Óptica Optomecánico de Alta Fiabilidad
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-1x2-13/15
Price: 43.00 USD
Availability: InStock

Nombre De La Marca:	GEZHI or OEM
Número De Modelo:	GZ-1x2-13/15
Cuota De Producción:	1pc
Precio:	US$28-US$58
El Tiempo De Entrega:	2-7 días del trabajo
Condiciones De Pago:	T/T, Unión Occidental

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

CE RoHS,ISO9001

Nombre del producto:

interruptores ópticos 1x2

Tipo de control:

No-enganche

Voltaje:

5 V o 3 V

Longitud de onda:

1310/1550 nm

Característica:

Alta confiabilidad

Conector:

FC/UPC o modificado para requisitos particulares

Rango de longitud de onda:

850±40 / 1300±40 | 1260~1650

Detalles de empaquetado:

2pcs en una espuma con la caja plástica

Capacidad de la fuente:

50000PCS por mes

Resaltar:

interruptor de 5V 1x2

interruptor del mmf 1x2

interruptor portuario trabado de la fibra 2

Descripción del producto

Interruptor Óptico Mecánico de Banda Ancha 1x2 MMF o SMF Tipo de Bloqueo

Nota: 1. Personalización disponible.
2. Especificado sin conector, y se añade una pérdida adicional de 0.2dB por conector.

Interruptores Ópticos 1x2

El interruptor óptico 1x2 se conecta a la ruta óptica conectando o bloqueando la señal óptica. El producto es controlado por señal eléctrica para conmutar la ruta óptica. El excelente diseño hace que el producto tenga las ventajas de alta estabilidad, alta fiabilidad y baja pérdida, que se utilizan ampliamente en la conmutación y protección de redes ópticas.

Características y Aplicaciones

Características

Bloqueo a Prueba de Fallos
Bajo Costo Insuperable
Bajas Distorsiones Ópticas
Ruta Óptica sin Epoxi
Alta Fiabilidad

Aplicaciones

Bloqueo de Canal
Add/Drop Configurable
Monitoreo de Sistema
Instrumentación

Especificaciones

Parámetros	Unidad	GZ-FSW-1*2
Rango de Longitud de Onda	nm	850±40 / 1300±40 \| 1260~1650
Longitud de Onda de Operación	nm	850/1300 \| 1310/1490/1550/1625/1650
Pérdida de Inserción	dB	Típ:0.8 Máx:1.2 \| Típ:0.5 Máx:1.0
Pérdida de Retorno	dB	MM≥30 SM≥50
Diafonía	dB	MM≥35 SM≥55
PDL	dB	≤0.05
WDL	dB	≤0.25
TDL	dB	≤0.25
Repetibilidad	dB	≤±0.02
Fuente de Alimentación	V	3.0 o 5.0
Vida Útil	Tiempo	≥10⁷
Tiempo de Conmutación	ms	≤8
Potencia de Transmisión	mW	≤500
Temperatura de Operación	℃	-20~+80
Temperatura de Almacenamiento	℃	-40~+85
Peso	g	16
Dimensión	mm	(L)27(W)12.0(H)8.2

Configuración de Pines

Tipo	Pin	Unidad Eléctrica	Sensor de Estado
Bloqueo	P1-P2	-- \| -- \| GND \| V+	Cerrado \| Abierto \| Abierto \| Cerrado
Bloqueo	P1-P3	V+ \| GND \| -- \| --	Abierto \| Cerrado \| Cerrado \| Abierto
Sin Bloqueo	P1-P2	-- \| -- \| -- \| --	Cerrado \| Abierto \| Abierto \| Cerrado
Sin Bloqueo	P1-P3	V+ \| -- \| -- \| GND	Abierto \| Cerrado \| Cerrado \| Abierto

Información de Pedido

GZ-1*2-13/15

Modo	Longitud de Onda	Tipo de Voltaje	Modelo de Control	Tipo de Fibra	Diámetro de Fibra	Longitud de Fibra	Conector
S=SM M=MM	85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Otros	3=3V 5=5V	L=Bloqueo N=Sin Bloqueo	5=50/125 6=62.5/125 9=9/125 X=Otros	25=250um 90=900um 20=2.0mm 30=3.0mm X=Otros	1=1m 2=1.5m X=Otros	00=Ninguno FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Otros

Ruta Óptica

Dibujo Mecánico
