| Brand Name: | GEZHI or OEM |
| Número De Modelo: | GZ-1x1-13/15 |
| Cuota De Producción: | 1pc |
| Precio: | Negociable |
| Delivery Time: | 2-7 días del trabajo |
| Payment Terms: | T/T, Western Union |
GEZHI Photonics Co., Ltd es una fábrica que producen principalmente el módulo del WDM, de DWDM, del AWG DWDM de CEx, CWDM, interruptor óptico del WDM del filtro, del interruptor óptico mecánico como 1x1, del canal multi 1x2, 2x2B, 2x2F, 2x4, 4x4, 1x4, 1x8 y 1xN, equipo del interruptor óptico, interruptor óptico de MEMS, MEM VOA, el cordón de remiendo óptico etc.

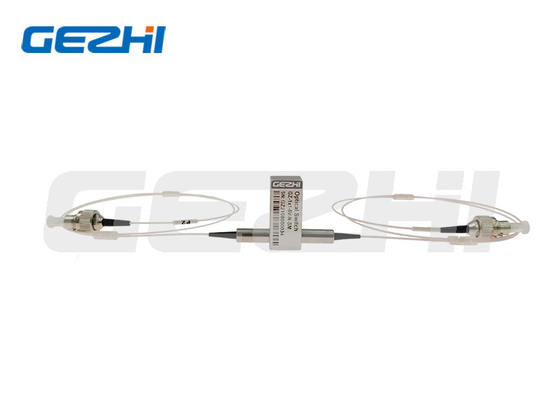

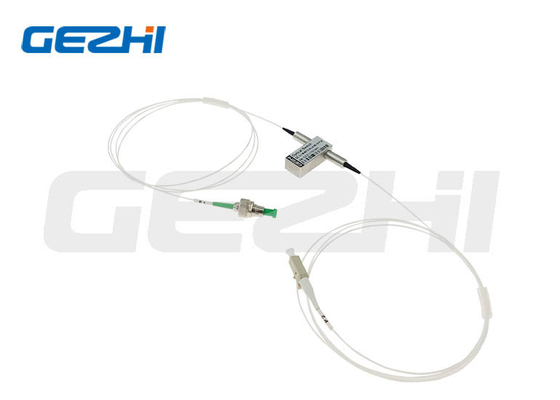

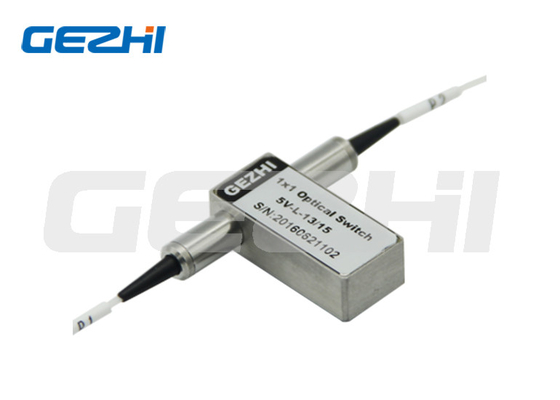

interruptores ópticos 1x1
El interruptor óptico 1x1 es conectado con la trayectoria óptica conectando o bloqueando la señal óptica, el producto está controlando por la señal eléctrica de cambiar la trayectoria óptica. el diseño excelente hace el producto tiene las ventajas de la alta estabilidad, alta confiabilidad, de pequeñas pérdidas, que son ampliamente utilizadas en la transferencia y la protección de óptico
|
Características Enganche a prueba de averías
Bajo costo incomparable
Distorsiones ópticas bajas Trayectoria óptica De epoxy-libre
Alta confiabilidad
|
Usos Bloqueo del canal Configurable añada/descenso
Supervisión de sistema
Instrumentación
|
Especificación
| Parámetros | Especificaciones | Unidad |
| Longitud de onda de funcionamiento | 1260~1620 (SM) | nanómetro |
| Pérdida de inserción | ≤1.0 | DB |
| Pérdida dependiente de la longitud de onda | ≤0.25 | DB |
| Pérdida dependiente de la polarización | ≤0.05 | DB |
| Pérdida dependiente de la temperatura | ≤0.20 | DB |
| Pérdida de vuelta | SM≥50 | DB |
| Charla cruzada | SM≥55 | DB |
| Tiempo del interruptor | ≤8 | ms |
| Repetibilidad | ≤±0.02 | DB |
| Durabilidad | ≥107 | épocas |
| Voltaje de funcionamiento | 3 o 5 | V |
| Tipo del interruptor | No-enganche/que traba | |
| Temperatura de funcionamiento | - 20~+70 | ℃ |
| Temperatura de almacenamiento | - 40~+85 | ℃ |
| Poder óptico | ≤500 | mW |
| Dimensión | 27.0L×12.5W×8.4H | milímetro |
Información de la orden
GZ-1×1-13/15
| Modo | Longitud de onda | Tipo del voltaje | Modelo de control | Tipo de la fibra | Diámetro de la fibra | Longitud de la fibra | Conector |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Enganche de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0m m 30=3.0m m X=Others |
el 1=1m los 2=1.5m X=Others |
0=None X=Others |
Pernos
| Tipo | Ruta óptica | Impulsión eléctrica | Sensor del estado | ||||||
| 1×1 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | |
| No-enganche | CORTE | -- | -- | -- | -- | Cierre | Ábrase | Ábrase | Cierre |
| P1-P2 | V+ | -- | -- | Tierra | Ábrase | Cierre | Cierre | Ábrase | |
| Enganche | CORTE | -- | -- | Tierra | -- | Cierre | Ábrase | Ábrase | Cierre |
| P1-P2 | V+ | Tierra | -- | -- | Ábrase | Cierre | Cierre | Ábrase | |
Información de la orden
GZ-1×1-13/15
| Modo | Longitud de onda | Tipo del voltaje | Modelo de control | Tipo de la fibra | Diámetro de la fibra | Longitud de la fibra | Conector |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Enganche de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0m m 30=3.0m m X=Others |
el 1=1m los 2=1.5m X=Others |
0=None X=Others |
Ruta óptica
Dibujo industrial
El video
|
|
