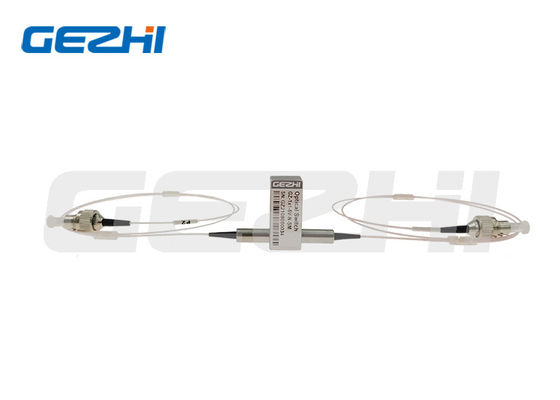

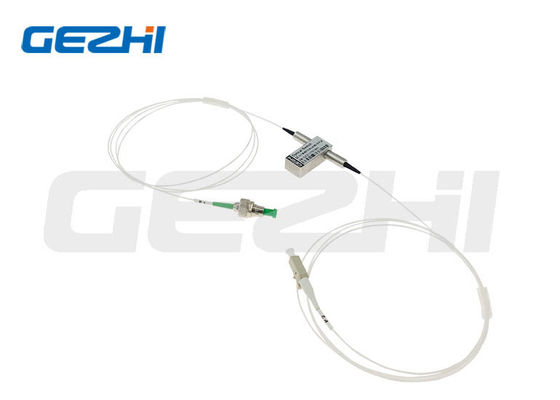

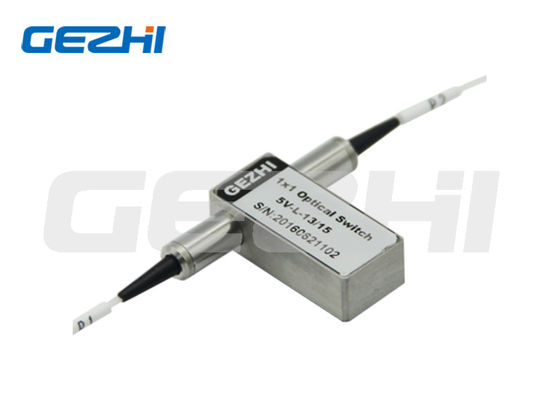

1550nm No-Latch 1x1 Interruptor Óptico Mecánico con Alta Fiabilidad para Redes de Fibra

Name: 1550nm No-Latch 1x1 Interruptor Óptico Mecánico con Alta Fiabilidad para Redes de Fibra
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-1x1-13/15
Price: 22.00 USD
Availability: InStock

Nombre De La Marca:	GEZHI or OEM
Número De Modelo:	GZ-1x1-13/15
Cuota De Producción:	1pc
Precio:	US$15-US$30
El Tiempo De Entrega:	2-7 días del trabajo
Condiciones De Pago:	T/T, Unión Occidental

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

CE RoHS,ISO9001

Longitud de onda:

1310/1550 nm

Detalles de empaquetado:

2pcs en una espuma con la caja plástica

Capacidad de la fuente:

50000PCS por mes

Resaltar:

interruptores ópticos de la fibra 1x1

interruptores ópticos de la fibra 1550nm

interruptor de la fibra de 1x1 SM

Descripción del producto

Conmutadores Ópticos Mecánicos Pasivos de Fibra 1x1 SM 1550nm

GEZHI Photonics Co.,Ltd es una fábrica especializada en la producción de CEx WDM, DWDM, Módulos AWG DWDM, CWDM, Filter WDM y Conmutadores Ópticos Mecánicos que incluyen conmutadores ópticos multicanal 1x1, 1x2, 2x2B, 2x2F, 2x4, 4x4, 1x4, 1x8 y 1xN, Equipos de Conmutadores Ópticos, Conmutadores Ópticos MEMS, VOA MEM y Latiguillos Ópticos.

Conmutadores Ópticos 1x1

El conmutador óptico 1x1 controla las rutas ópticas conectando o bloqueando señales ópticas mediante control eléctrico. Nuestro excelente diseño garantiza alta estabilidad, alta fiabilidad y baja pérdida, lo que hace que estos conmutadores sean ideales para aplicaciones de conmutación y protección óptica.

Características y Aplicaciones

Características

A prueba de fallos con retención
Bajo costo inigualable
Bajas distorsiones ópticas
Ruta óptica sin epoxi
Alta fiabilidad

Aplicaciones

Bloqueo de canal
Add/Drop configurable
Monitorización del sistema
Instrumentación

Especificaciones

Parámetros	Especificaciones	Unidad
Longitud de onda de operación	1260~1620(SM)	nm
Pérdida de inserción	≤1.0	dB
Pérdida dependiente de la longitud de onda	≤0.25	dB
Pérdida dependiente de la polarización	≤0.05	dB
Pérdida dependiente de la temperatura	≤0.20	dB
Pérdida de retorno	SM≥50	dB
Diafonía	SM≥55	dB
Tiempo de conmutación	≤8	ms
Repetibilidad	≤±0.02	dB
Durabilidad	≥107	veces
Voltaje de operación	3 o 5	V
Tipo de conmutador	Sin retención/Con retención
Temperatura de operación	－20~＋70	℃
Temperatura de almacenamiento	－40~＋85	℃
Potencia óptica	≤500	mW
Dimensión	27.0L×12.5W×8.4H	mm

Información de pedido

Modelo: GZ-1×1-13/15

Modo	Longitud de onda	Tipo de voltaje	Modelo de control	Tipo de fibra	Diámetro de fibra	Longitud de fibra	Conector
S=SM M=MM	85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Otros	3=3V 5=5V	L=Con retención N=Sin retención	5=50/125 6=62.5/125 9=9/125 X=Otros	25=250um 90=900um 20=2.0mm 30=3.0mm X=Otros	1=1m 2=1.5m X=Otros	0=Ninguno FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC LP=LC/PC LA=LC/APC X=Otros

Configuración de pines

Tipo	Ruta óptica	Unidad eléctrica	Sensor de estado
1×1 Sin retención	Pin 1: CUT Pin 5: -- Pin 6: -- Pin 10: --	Pin 2-3: Cerrar Pin 3-4: Abrir	Pin 7-8: Abrir Pin 8-9: Cerrar P1-P2: V＋ -- -- GND: Abrir Cerrar
1×1 Con retención	Pin 1: CUT Pin 5: -- Pin 6: -- Pin 10: GND	Pin 2-3: Cerrar Pin 3-4: Abrir	Pin 7-8: Abrir Pin 8-9: Cerrar P1-P2: V＋ GND -- --: Abrir Cerrar

Ruta óptica

Dibujo mecánico
