| Brand Name: | GEZHI or OEM |
| Número De Modelo: | GZ-1x2-13/15 |
| Cuota De Producción: | 1pc |
| Precio: | Negociable |
| Delivery Time: | 2-7 días del trabajo |
| Payment Terms: | T/T, Western Union |

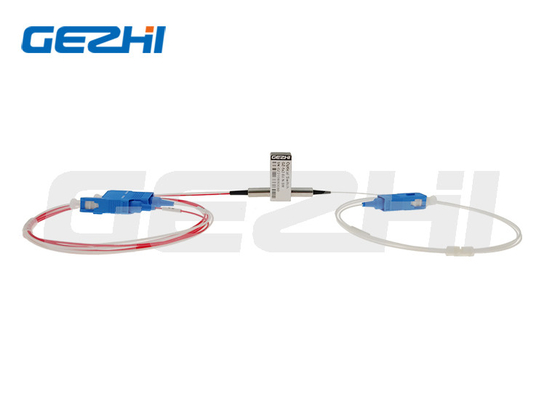

interruptores ópticos 1x2
Gezhi Swiches óptico, ofrece funcionamiento mecánico y óptico excelente y unifica diversa configuración del interruptor de 1x1, 1x2, 2x2 puente, 2x2, 1x2 dual, 2x2 puente dual, 2x2 dual sobre el paquete compacto similar. Es un componente ideal para OADM, OXC, la supervisión de sistema y la protección. Con el paquete compacto, puede ser fácil integrar en un sistema de comunicación óptica de alta densidad.
|
Características Enganche a prueba de averías
Bajo costo incomparable
Distorsiones ópticas bajas Trayectoria óptica De epoxy-libre
Alta confiabilidad
|
Usos Bloqueo del canal Configurable añada/descenso
Supervisión de sistema
Instrumentación
|
Especificación
| Parámetros | Especificaciones | Unidad |
| Longitud de onda de funcionamiento | 1260~1620 (SM) | nanómetro |
| Pérdida de inserción | ≤1.0 | DB |
| Pérdida dependiente de la longitud de onda | ≤0.25 | DB |
| Pérdida dependiente de la polarización | ≤0.05 | DB |
| Pérdida dependiente de la temperatura | ≤0.20 | DB |
| Pérdida de vuelta | SM≥50 | DB |
| Charla cruzada | SM≥55 | DB |
| Tiempo del interruptor | ≤8 | ms |
| Repetibilidad | ≤±0.02 | DB |
| Durabilidad | ≥107 | épocas |
| Voltaje de funcionamiento | 3 o 5 | V |
| Tipo del interruptor | No-enganche/que traba | |
| Temperatura de funcionamiento | - 20~+70 | ℃ |
| Temperatura de almacenamiento | - 40~+85 | ℃ |
| Poder óptico | ≤500 | mW |
| Dimensión | 27.0L×12.5W×8.4H | milímetro |
Pernos
| Tipo | Pin | Impulsión eléctrica | Sensor de la situación | ||||||
| 1×2 | canal | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Enganche | P1-P2 | -- | -- | Tierra | V+ | Cierre | Ábrase | Ábrase | Cierre |
| P1-P3 | V+ | Tierra | -- | -- | Ábrase | Cierre | Cierre | Ábrase | |
| No-enganche | P1-P2 | -- | -- | -- | -- | Cierre | Ábrase | Ábrase | Cierre |
| P1-P3 | V+ | -- | -- | Tierra | Ábrase | Cierre | Cierre | Ábrase |
|
información del orden del interruptor óptico 1x2
GZ-FSW-1x2-xx-x-x-x-xx-x-xx
Información de la orden
| Modo | Longitud de onda | Tipo del voltaje | Modelo de control | Tipo de la fibra | Diámetro de la fibra | Longitud de la fibra | Conector |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Enganche de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0m m 30=3.0m m X=Others |
el 1=1m los 2=1.5m X=Others |
0=None X=Others |
Ruta óptica
| Situación una | Situación dos |
|
|
 |
Dibujo industrial
El video
|
|
