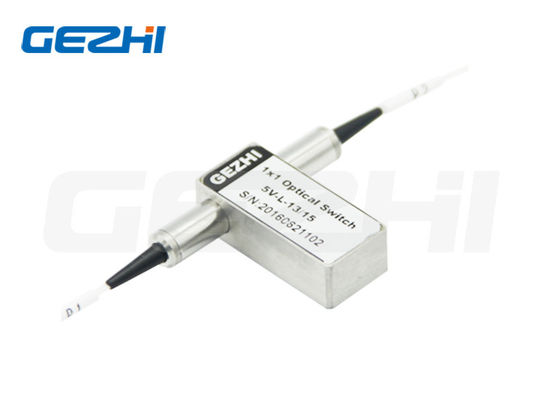

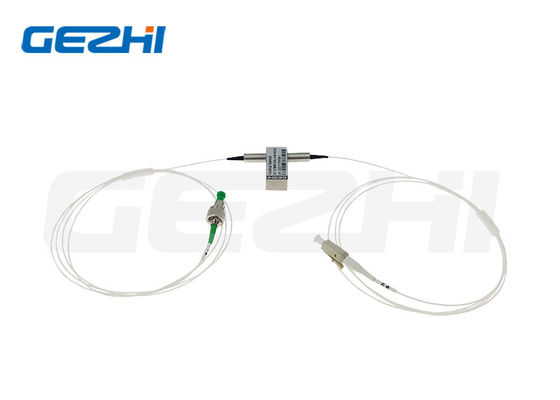

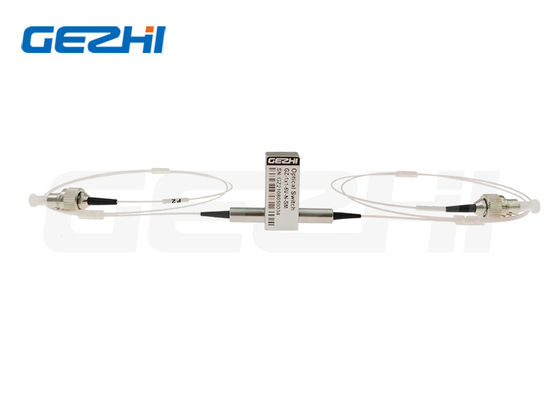

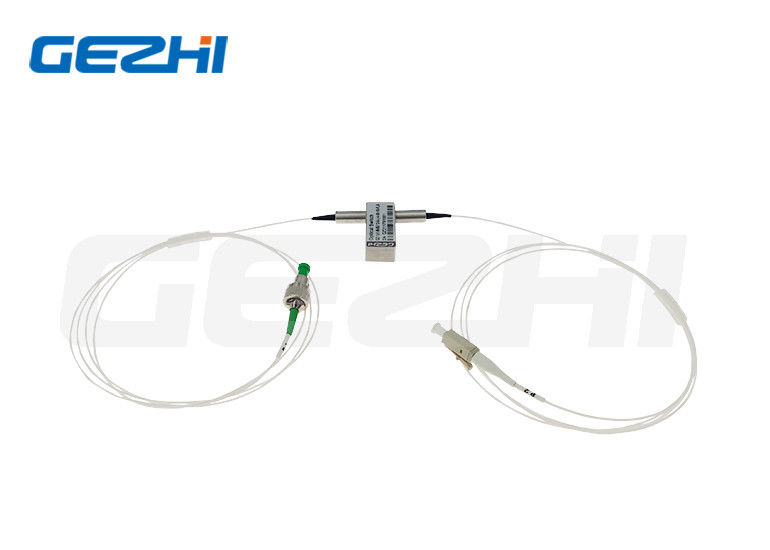

Interruptor óptico mecánico de cierre de 1310 nm de 500 mW para bloqueo de canales de fibra óptica

Name: Interruptor óptico mecánico de cierre de 1310 nm de 500 mW para bloqueo de canales de fibra óptica
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-1x1-13/15
Price: 21.00 USD
Availability: InStock

Nombre De La Marca:	GEZHI or OEM
Número De Modelo:	GZ-1x1-13/15
Cuota De Producción:	1pc
Precio:	US$18-US$25
El Tiempo De Entrega:	2-7 días del trabajo
Condiciones De Pago:	T/T, Unión Occidental

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

CE RoHS,ISO9001

Nombre del producto:

Interruptores ópticos 1x1

Longitud de onda:

1310/1550 nm

característica:

Alta confiabilidad

Tipo de control:

No-enganche

Voltaje:

5 V o 3 V

Conector:

FC/UPC o modificado para requisitos particulares

Detalles de empaquetado:

2pcs en una espuma con la caja plástica

Capacidad de la fuente:

50000pcs por mes

Resaltar:

Bloqueado trabando el interruptor óptico mecánico

Interruptor óptico mecánico del LC UPC

interruptor de la fibra de Ethernet 500mW

Descripción del producto

Interruptor Óptico Mecánico Óptico de Bloqueo

Conmutador de Fibra Óptica Bidireccional Optomecánico 1x1 con longitud de onda de 1310 nm, conectores LC, interfaces UPC/APC, operación de 3V/5V y potencia óptica nominal de 500 mW.

Descripción del Producto

El conmutador de fibra óptica bidireccional optomecánico 1x1 de Gezhi conecta canales ópticos redirigiendo las señales ópticas entrantes a las fibras de salida utilizando una configuración optomecánica activada mediante señales de control eléctricas. El conmutador presenta sensores de posición eléctricos integrados y utiliza tecnología de filtro de película delgada para una alteración robusta de la ruta de la luz.

Este diseño innovador ofrece una configuración de plataforma simplificada con alta fiabilidad y bajo costo de producción, reduciendo significativamente la sensibilidad a la posición de las partes móviles y proporcionando una estabilidad sin precedentes.

Configuración de Ruta Óptica

Dibujo Mecánico

Características Principales

Operación de Bloqueo a Prueba de Fallos
Solución Competitiva de Bajo Costo
Distorsiones Ópticas Mínimas
Diseño de Ruta Óptica sin Epoxi
Rendimiento de Alta Fiabilidad

Aplicaciones

Sistemas de Bloqueo de Canales
Módulos Configurables de Añadir/Quitar
Monitorización de Sistemas de Red
Instrumentación de Prueba y Medición

Especificaciones Técnicas

Parámetro	Especificación	Unidad
Longitud de Onda de Operación	1260~1620 (SM)	nm
Pérdida de Inserción	≤1.0	dB
Pérdida Dependiente de la Longitud de Onda	≤0.25	dB
Pérdida Dependiente de la Polarización	≤0.05	dB
Pérdida Dependiente de la Temperatura	≤0.20	dB
Pérdida de Retorno	SM≥50	dB
Diafonía	SM≥55	dB
Tiempo de Conmutación	≤8	ms
Repetibilidad	≤±0.02	dB
Durabilidad	≥10⁷	veces
Voltaje de Operación	3 o 5	V
Tipo de Conmutador	No Bloqueante/Bloqueante
Temperatura de Operación	-20~+70	°C
Temperatura de Almacenamiento	-40~+85	°C
Potencia Óptica	≤500	mW
Dimensión	27.0L12.5W8.4H	mm

Configuración de Pines

Tipo	Ruta Óptica	Unidad de Accionamiento Eléctrico	Sensor de Estado
No Bloqueante	CORTE	Pin 5	Pin 6
No Bloqueante	P1-P2	V+	Abrir/Cerrar
Bloqueante	CORTE	GND	Abrir/Cerrar
Bloqueante	P1-P2	V+ GND	Abrir/Cerrar

Información de Pedido

Modelo: GZ-1*1-13/15

Modo	Longitud de Onda	Tipo de Voltaje	Modelo de Control	Tipo de Fibra	Diámetro de Fibra	Longitud de Fibra	Conector
S=SM M=MM	85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Otros	3=3V 5=5V	L=Bloqueante N=No Bloqueante	5=50/125 6=62.5/125 9=9/125 X=Otros	25=250um 90=900um 20=2.0mm 30=3.0mm X=Otros	1=1m 2=1.5m X=Otros	0=Ninguno FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC LP=LC/PC LA=LC/APC X=Otros
