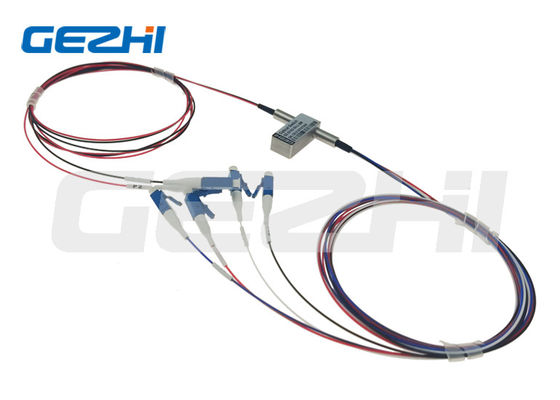

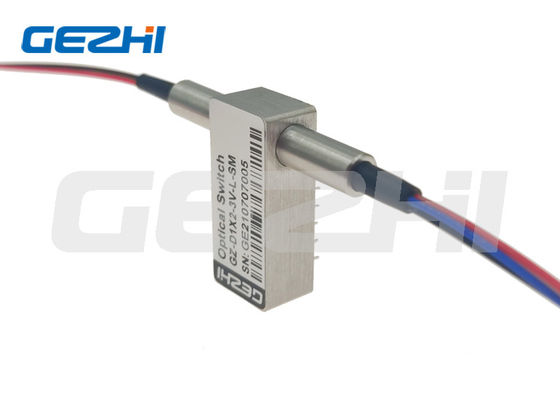

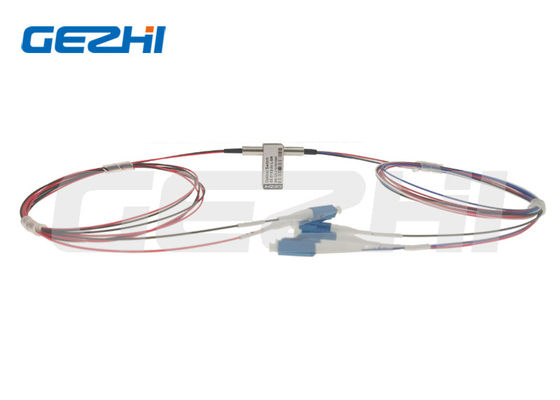

Tiro doble bipolar mecánico dual de los interruptores ópticos del interruptor D1x2 de la retransmisión
GEZHI se doblan configurate de los interruptores ópticos 1x2 por seis fibras y dos estados también llamaron la fibra 2x4 interruptor óptico. Conecta con el conector de LC/UPC y con el tipo No-trabado. Los interruptores Opto-mecánicos del duplex 1x2 de GEZHI conectan los canales ópticos reorientando una señal óptica entrante en una fibra seleccionada de la salida. Los interruptores ópticos mecánicos D1x2 son apllication en el R&D en laboratorio, Metropolitan Area Network y OADM configurable.
Características
Pérdida de inserción baja
Gama de longitud de onda ancha
Curso de la vida largo
Alta estabilidad, alta confiabilidad
De epoxy-libre en la trayectoria óptica
Usos
Supervisión de sistema
OADM configurable
R&D en laboratorio
HOMBRE (Metropolitan Area Network)
Especificación
| Modelo | Unidad | GZ-FSW-D1x2 | |
| Operatingwavelength | nanómetro | 850±40/1300±40 | 1260~1620 |
| longitud de onda | nanómetro | 850&1300 | 1310&1550 |
| Pérdida de inserción | DB | Tipo: 0,7 máximo: 1,0 | |
| Pérdida de vuelta | DB | MM≥30 SM≥50 | |
| Charla cruzada | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| Repetibilidad | DB | ≤±0.02 | |
| Voltaje | v | 3,0 o 5.0±0.5 | |
| Vida útil | Tiempo | ≥107 | |
| Tiempo del interruptor | ms | ≤8 | |
| Manejo de la potencia | mW | ≤500 | |
| Temperatura de funcionamiento | ℃ | -20~+70 | |
| Temperatura de almacenamiento | ℃ | -40~+85 | |
| Tamaño | milímetro | 27.0×12×8.2 | |
| Nota: 1 dentro de temperatura y de COMPENSACIÓN de funcionamiento. 2 conectores de exclusión. | |||
El arreglo para requisitos particulares está disponible.
Información dual del orden del interruptor óptico 1x2
GZ-FSW-D1x2-x-xx-x-x-x-xx-x-xx
| Modo | Longitud de onda | Tipo del voltaje | Modelo de control | Tipo de la fibra | Diámetro de la fibra | Longitud de la fibra | Conector |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Enganche de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0m m 30=3.0m m X=Others |
el 1=1m los 2=1.5m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Others |
Ruta óptica
Pernos
| Tipo | Estado | Definición del Pin | Poder | Seguimiento | ||||||
| D1x2 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| No-enganche | P1- P3, P2-P4 | -- | -- | -- | -- | Cierre | Ábrase | Ábrase | Cierre | |
| B | P1-P1, P2-P2 | V+ | -- | -- | Tierra | Ábrase | Cierre | Cierre | Ábrase | |
| Enganche | P1- P3, P2-P4 | -- | -- | Tierra | V+ | Cierre | Ábrase | Ábrase | Cierre | |
| B | P1-P1, P2-P2 | V+ | Tierra | -- | -- | Ábrase | Cierre | Cierre | Ábrase | |
