| Brand Name: | GEZHI or OEM |
| Número De Modelo: | GZ-FSW-1x1 |
| Cuota De Producción: | 1PC |
| Precio: | Negociable |
| Delivery Time: | 2-7 días del trabajo |
| Payment Terms: | T/T, Western Union |

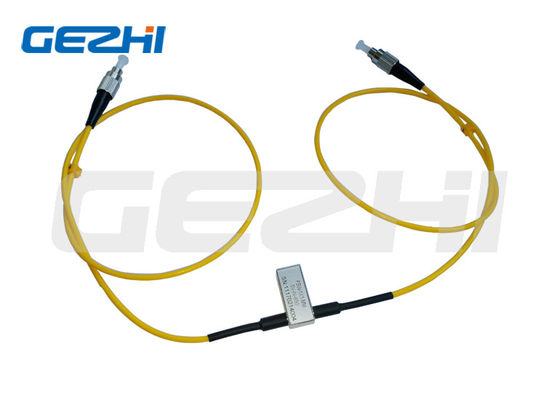

interruptor cortado óptico del solo poste solo tiro de 1x1
El interruptor cortado óptico del 1x1 de GEZHI se diseña para el uso en redes de comunicaciones e instrumentos de fibra óptica de la medida. El interruptor cortado óptico 1x1 consiste en dos puertos que transmite, reorienta, o bloquea selectivamente poder óptico en una línea de transmisión de la fibra óptica.
El interruptor cortado óptico 1x1 actuado para seleccionar o para cambiar entre dos estados. Como consecuencia, consume energía eléctrica baja para actuar el interruptor óptico.
Características
Solo modo u opcional con varios modos de funcionamiento
Gama de longitud de onda de funcionamiento ancha
paquete del Costura-sello
Enganche y No-enganche a prueba de averías
Distorsiones ópticas bajas
Pérdida de inserción baja
Altamente estable y confiable
Tiempo que cambia corto
Diseño compacto, tamaño miniatura
De epoxy-libre en la trayectoria óptica
Usos
Transferencia de la red
R&D en laboratorio
Bloqueo del canal
Integración del módulo y de sistema
Instrumentación, prueba, y medida
Sensor de la fibra
Metropolitan Area Network
Supervisión de sistema
Protección y restauración de la red
Especificación
| Parámetros | GZ-FSW-1×1 | ||
| Gama de longitud de onda | nanómetro | 850±40/1300±40 | 1260~1650 |
| Avelength de funcionamiento | nanómetro | 850/1300 | 1310/1490/1550/1625/1650 |
| Pérdida de inserción | DB | Tipo: 0,5 máximo: 0,8 | Tipo: 0,5 máximo: 0,8 |
| Pérdida de vuelta | DB | MM≥30 SM≥50 | |
| Interferencia | DB | MM≥65 SM≥75 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Repetibilidad | DB | ≤±0.02 | |
| Fuente de alimentación | v | 3,0 o 5,0 | |
| Curso de la vida | épocas | ≥107 | |
| Tiempo del interruptor | ms | ≤8 | |
| Poder de la transmisión | mW | ≤500 | |
| Temperatura de funcionamiento | ℃ | -20~+70 | |
| Temperatura de almacenamiento | ℃ | -40~+85 | |
| Peso | g | 16 | |
| Dimensión | milímetro | (L) 27.0× (W) 12.0× (H) 8,2 | |
Información de la orden
GZ-FSW-1x2-x-xx-x-x-x-xx-x-x
| Modo | Longitud de onda | Tipo del voltaje | Modelo de control | Tipo de la fibra | Diámetro de la fibra | Longitud de la fibra | Conector |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Enganche de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0m m 30=3.0m m X=Others |
el 1=1m los 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |
Pernos
| Tipo | Pin | Impulsión eléctrica | Sensor de la situación | ||||||
| 1×1 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | |
| Enganche | P1-P2 | -- | -- | Tierra | V+ | Cierre | Ábrase | Ábrase | Cierre |
| Cierre ligero | V+ | Tierra | -- | -- | Ábrase | Cierre | Cierre | Ábrase | |
| No-enganche | P1-P2 | -- | -- | -- | -- | Cierre | Ábrase | Ábrase | Cierre |
| Cierre ligero | V+ | -- | -- | Tierra | Ábrase | Cierre | Cierre | Ábrase | |
Ruta óptica
| Situación una | Situación dos |
 |
|
Dimensión
El video
|
|
