| Brand Name: | GEZHI or OEM |
| Número De Modelo: | GZ-FSW-2x2F |
| Cuota De Producción: | 1PC |
| Precio: | Negociable |
| Delivery Time: | 2-7 días del trabajo |
| Payment Terms: | T / T, Western Union |

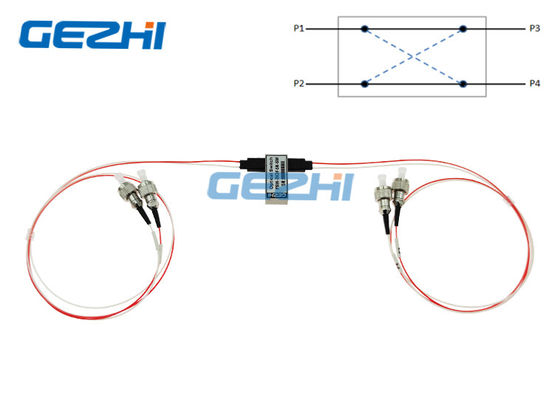

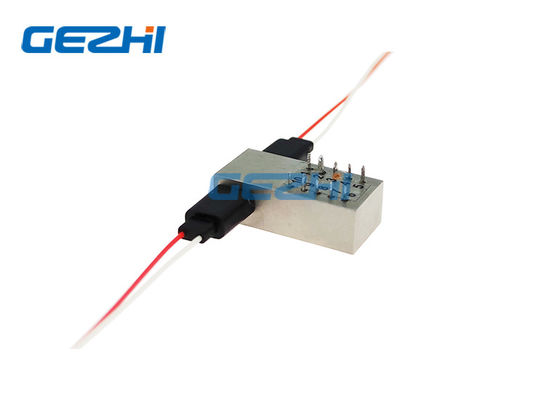

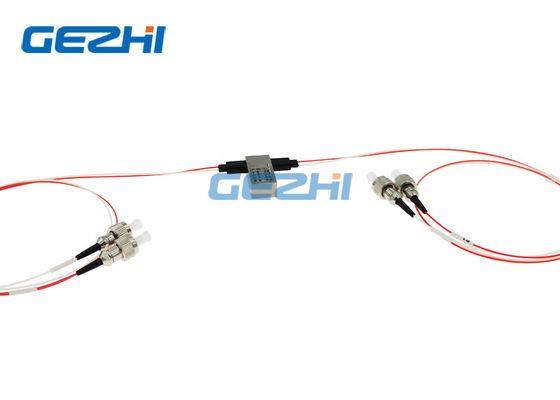

interruptor óptico 2×2 SM de la fibra llena de 1310/1550nm bidireccional
Los interruptores ópticos 2x2F de GEZHI Photonics Co., Ltd conectan los canales ópticos reorientando una señal óptica entrante en una fibra seleccionada de la salida. Sus usados en el canal que bloquea, configuración añaden/solución del descenso con distorsiones ópticas bajas y alta confiabilidad. Estos interruptores ópticos bidireccionales 2x2, que tienen dos entradas y dos salidas, con el estado óptico directo y cruzado.
|
Características
|
Usos
|
Especificación
| Parámetros | Especificaciones | Unidad |
| Longitud de onda de funcionamiento | 1260~1650 (SM) | nanómetro |
| Pérdida de inserción | ≤1.0 | DB |
| Pérdida dependiente de la longitud de onda | ≤0.25 | DB |
| Pérdida dependiente de la polarización | ≤0.05 | DB |
| Pérdida dependiente de la temperatura | ≤0.20 | DB |
| Pérdida de vuelta | SM≥50 | DB |
| Charla cruzada | SM≥55 | DB |
| Tiempo del interruptor | ≤8 | ms |
| Repetibilidad | ≤±0.02 | DB |
| Durabilidad | ≥107 | épocas |
| Voltaje de funcionamiento | 3 o 5 | V |
| Tipo del interruptor | No-enganche/que traba | |
| Temperatura de funcionamiento | - 20~+70 | ℃ |
| Temperatura de almacenamiento | - 40~+85 | ℃ |
| Poder óptico | ≤500 | mW |
| Dimensión | 27.0L×12.5W×8.4H | milímetro |
Ruta óptica
Pernos
| Tipo | Ruta óptica | Impulsión eléctrica | Sensor del estado | ||||||
| 2×2 lleno | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | |
| Enganche | P1-P4, P2-P3 | -- | -- | Tierra | V+ | Cierre | Ábrase | Ábrase | Cierre |
| P1-P3, P2-P4 | V+ | Tierra | -- | -- | Ábrase | Cierre | Cierre | Ábrase | |
| No-enganche | P1-P4, P2-P3 | -- | -- | -- | -- | Cierre | Ábrase | Ábrase | Cierre |
| P1-P3, P2-P4 | V+ | -- | -- | Tierra | Ábrase | Cierre | Cierre |
Ábrase
|
|
Información el ordenar
GZ-FSW-2×2F
| Modo | Longitud de onda | Tipo del voltaje | Modelo de control | Tipo de la fibra | Diámetro de la fibra | Longitud de la fibra | Conector |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Enganche de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0m m 30=3.0m m X=Others |
el 1=1m los 2=1.5m X=Others |
0=None X=Others |
Dibujo industrial
GEZHI Photonics Co., Ltd es una fábrica que producen principalmente el módulo de DWDM, del AWG DWDM, CWDM, interruptor óptico del WDM del filtro, del interruptor óptico mecánico como 1x1, del canal multi 1x2, 2x2B, 2x2F, 2x4, 4x4, 1x4, 1x8 y 1xN, equipo del interruptor óptico, interruptor óptico de MEMS, MEM VOA, el cordón de remiendo óptico etc.
