| Brand Name: | GEZHI or OEM |
| Número De Modelo: | 1x96 AAWG |
| Cuota De Producción: | 1pc |
| Precio: | Negociable |
| Delivery Time: | 5-8 días del trabajo |
| Payment Terms: | T/T, Western Union |

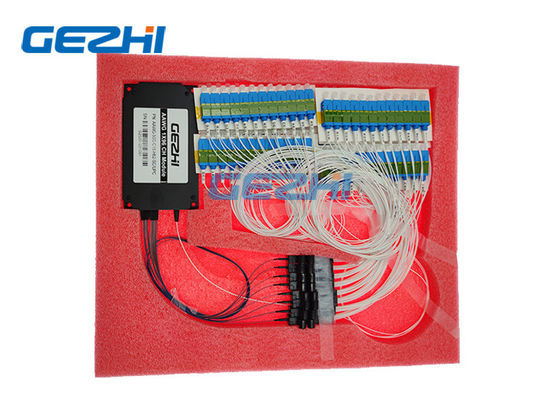

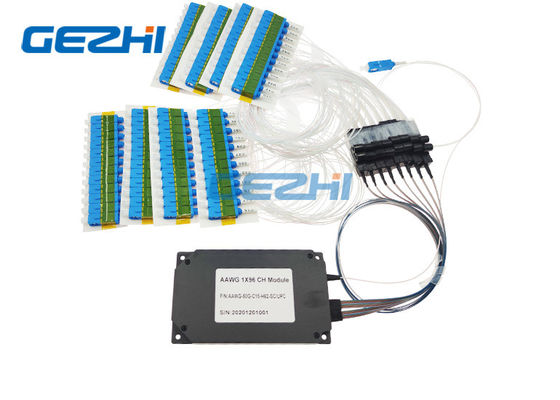

Módulos atermales bajos del AWG DWDM de la pérdida de inserción 1x96
La longitud de onda de la reja de la poner en orden-guía de onda (AWG) multi/demultiplexor combina y parte las señales ópticas de diversas longitudes de onda para el uso en sistema del WDM. Este AWG atermal 50GHz que es alto rendimiento alcanzado por diseño optimizado y la fabricación exacta. Hasta 96ch para la C-banda entera con el filtro con tapa llana la forma está disponible. La especificación modificada para requisitos particulares está disponible como la banda L etc.
GEZHI Photonics Co., módulo del Ltd AAWG es el componente principal de los bloques del multiplexor/del demultiplexor del equipo de DWDM. El AAWG permite el trabajar en una gama de temperaturas ancha. El módulo del AAWG de GEZHI es un dispositivo totalmente pasivo debido a proporcionar la remuneración de la extensión termal del microprocesador. El módulo no incluye los componentes del sistema que pide la fuente eléctrica.
Características
Pérdida de inserción baja
Alto aislamiento del canal
Altas estabilidad y confiabilidad
Banda de paso ancha
Alta capacidad para los usos Dato-hambrientos
De acuerdo con tecnología uno-atermal del AWG con las bandas de paso gausianas
Usos
Redes del metro
Centro de datos
Red del WDM
Usos de CATV
Telecomunicación
Red del acceso
Especificación
| Parámetro | Especificaciones | Unidad | Comentario | ||
| Minuto | Máximo | ||||
| Canal entrado | 1 | ||||
| Canal de salida | 96 | 80, 96 canales disponibles | |||
| Espaciamiento de canal | 50 | Gigahertz | |||
| ancho de banda 1dB |
0,18 |
nanómetro | Tipo de Gaussion | ||
| ancho de banda 3dB |
0,28 |
nanómetro | |||
| I.L | 7 | DB | Peor caso en banda útil del ITU | ||
| UNI DE I.L. | 1 | DB | |||
| Ondulación | 0,7 | DB | Variación de la pérdida en banda útil del ITU | ||
| PDL | 0,5 | DB | Valor máximo en banda útil del ITU | ||
| Interferencia adyacente | 22 | DB | Peor caso en banda útil del ITU | ||
| Interferencia no adyacente | 27 | DB | Peor caso en banda útil del ITU | ||
| Interferencia total | 20 | DB | Interferencia acumulativa del resto de los canales | ||
| Pérdida de vuelta | 40 | DB | |||
| Poder óptico continuo máximo | 250 | mW | Poder óptico de la entrada máxima | ||
| Dispersión cromática (CD) | -20 | +20 | ps/nm | ||
| PMD | 0,5 | picosegundo | |||
Diagrama de la transmisión de la señal óptica
Información de la orden
| AAWG | XX | X | XX | XXX | XX | XX | XX |
| Espaciamiento | Chip Type | Número de canal | 1r canal | Longitud entrada de la fibra | Longitud de la fibra de la salida | Conector de In/Out | |
| AWG atermal |
05=50GHz 10=100GHz 20=200GHz |
F=Flat-top G=Gaussian |
32=32CH 40=40CH 48=48CH 80=80CH 96=96CH XX=Specify |
C14=C14 …… H25=H25 …… H60=H60 …… XXX=Specify |
los 05=0.5m el 10=1.0m el 15=1.5m los 20=2.0m los 25=2.5m XX=Specify |
los 05=0.5m el 10=1.0m el 15=1.5m los 20=2.0m los 25=2.5m XX=Specify |
0=None LP=LC/PC LA=LC/APC SP=SC/PC SA=SC/APC FP=FC/PC FA=FC/APC X=Specify |
|
|
