| Brand Name: | GEZHI or OEM |
| Número De Modelo: | interruptor óptico de 1x2 P.M. |
| Cuota De Producción: | 1pc |
| Precio: | Negociable |
| Delivery Time: | 2-7 días del trabajo |
| Payment Terms: | T/T, Western Union |

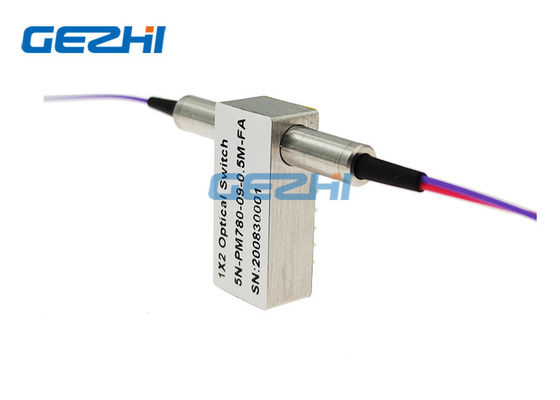

polarización 780nm que mantiene los interruptores ópticos de la fibra de 1x2 P.M.
GEZHI Photonics Co., serie de los interruptores ópticos del P.M. del Ltd de los interruptores de la fibra óptica de la polarización que mantienen son el puerto 1X1 y 1×2 vira los dispositivos hacia el lado de babor microópticos construidos con la fibra de la panda del P.M. Estos dispositivos pueden cambiar la entrada óptica a una de dos salidas mientras que mantienen la polarización de la señal. La serie de los interruptores ópticos del P.M. permite la operación bidireccional. Y ampliamente utilizado en el campo de la cruz óptica, redes de PON y sistema de la conexión, protección por anillos de fibra óptica y monitor de la red. Para una variedad de usos, el enganche así como el no-enganche de variantes están disponibles. La serie de los interruptores ópticos se caracteriza con una pérdida de inserción baja, una gama de longitud de onda de funcionamiento ancha, un alto ratio de la extinción y una estabilidad y una confiabilidad excelentes.
Características
Pérdida de inserción baja
Alto ratio de la extinción
Gama de longitud de onda ancha
Operación bidireccional
Estabilidad y confiabilidad excelentes
Usos
Polarización que mantiene el sistema óptico
OADM reconfigurable
Protección y restauración ópticas de la red
Sistema óptico de la cruz y del conector
Instrumentación, prueba y medida
Especificación
|
Parámetros |
GZ-FSW-1×2-PM | |||
| Longitud de onda de funcionamiento | nanómetro | 780±10/850 ±10 | 980±10 /1064 ±10 | 1310,1480,1550±30 |
| Pérdida de inserción | DB | Tipo: 1,2 máximo: 1,5 | Tipo: 1,0 máximo: 1,2 | Tipo: 0,6 máximo: 1,0 |
| Pérdida de vuelta | DB | ≥40 | ≥50 | ≥55 |
| Interferencia | DB | ≥40 | ≥55 | ≥55 |
| Repetibilidad | DB | ≤±0.02 | ||
|
Fuente de alimentación |
V | 3,0 o 5,0 | ||
| Curso de la vida | Tiempo | ≥107 | ||
| Tiempo del interruptor | ms | ≤8 | ||
| Poder de la transmisión | mW | ≤500 | ||
| Temperatura de funcionamiento | ℃ | -20~+70 | ||
| Temperatura de almacenamiento | ℃ | -40~+85 | ||
| Dimensión | milímetro | (L) 27× (W) 12.0× (H) 8,2 | ||
Nota: 1. el arreglo para requisitos particulares está disponible.
Pernos
| Tipo | Pin | Impulsión eléctrica | Sensor de la situación | ||||||
| 1×2 | canal | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Enganche | P1-P2 | -- | -- | Tierra | V+ | Cierre | Ábrase | Ábrase | Cierre |
| P1-P3 | V+ | Tierra | -- | -- | Ábrase | Cierre | Cierre | Ábrase | |
| No-enganche | P1-P2 | -- | -- | -- | -- | Cierre | Ábrase | Ábrase | Cierre |
| P1-P3 | V+ | -- | -- | Tierra | Ábrase | Cierre | Cierre | Ábrase | |
Ruta óptica
| Situación una | Situación dos |
|
|
 |
información del orden del interruptor óptico 1x2
GZ-FSW-1x2-xx-x-x-x-xx-x-xx
| Modo | Longitud de onda | Tipo del voltaje | Modelo de control | Tipo de la fibra | Diámetro de la fibra | Longitud de la fibra | Conector |
|
1x1 1x2 |
780=780nm 850=850nm 980=980nm 1064=1064nm 1310=1310nm 1480=1480nm 1550=1550nm X=Others |
3=3V 5=5V |
L=Latching Enganche de N=Non- |
Fibra de PM=PM X=Others |
25=250um 90=900um X=Others |
el 1=1m los 2=1.5m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Others |
El video
|
