| Brand Name: | GEZHI or OEM |
| Número De Modelo: | AWG 96CH |
| Cuota De Producción: | 1pc |
| Precio: | Negociable |
| Delivery Time: | 5-8 días del trabajo |
| Payment Terms: | T/T, Western Union |

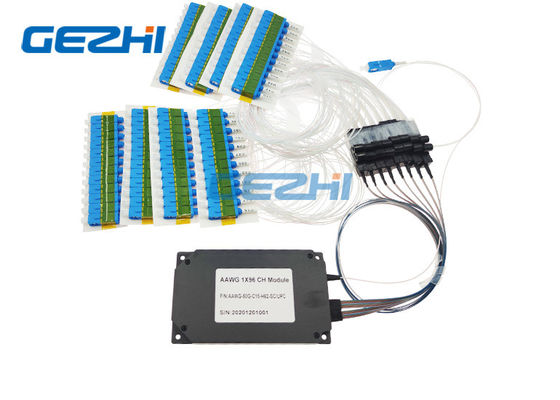

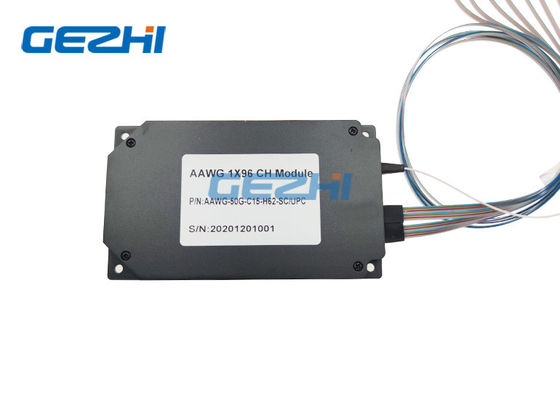

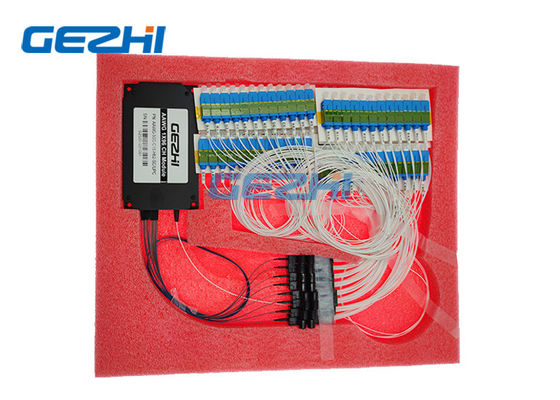

Módulo atermal del AWG DWDM de los canales 50Ghz de la banda L 96
GEZHI Photonics Co., módulo del Ltd AAWG es el componente principal de los bloques del multiplexor/del demultiplexor del equipo de DWDM. El AAWG permite el trabajar en una gama de temperaturas ancha. El módulo del AAWG de GEZHI es un dispositivo totalmente pasivo debido a proporcionar la remuneración de la extensión termal del microprocesador. El módulo no incluye los componentes del sistema que pide la fuente eléctrica.
El módulo de AAWG se diseña para multiplexar o demultiplexar de la señal óptica en la banda 1525-1565 nanómetro (C-banda), las configuraciones del dispositivo usando de 40 a 96 los canales con un paso de 100 o 50 gigahertz. La especificación modificada para requisitos particulares está disponible como la banda L etc.
Características
Altas estabilidad y confiabilidad
Banda de paso ancha
Pérdida de inserción baja
Alto aislamiento del canal
Alta capacidad para los usos Dato-hambrientos
De acuerdo con tecnología uno-atermal del AWG con las bandas de paso gausianas
Artesanía innovadora para el máximo rendimiento con el alto nivel de protección
Usos
Centro de datos
Red del WDM
Telecomunicación
Redes del metro
Usos de CATV
Red del acceso
Especificación
| Parámetro | Especificaciones | Unidad | Comentario | ||
| Minuto | Máximo | ||||
| Canal entrado | 1 | ||||
| Canal de salida | 96 | 80, 96 canales disponibles | |||
| Espaciamiento de canal | 50 | Gigahertz | |||
| ancho de banda 1dB |
0,18 |
nanómetro | Tipo de Gaussion | ||
| ancho de banda 3dB |
0,28 |
nanómetro | |||
| I.L | 7 | DB | Peor caso en banda útil del ITU | ||
| UNI DE I.L. | 1 | DB | |||
| Ondulación | 0,7 | DB | Variación de la pérdida en banda útil del ITU | ||
| PDL | 0,5 | DB | Valor máximo en banda útil del ITU | ||
| Interferencia adyacente | 22 | DB | Peor caso en banda útil del ITU | ||
| Interferencia no adyacente | 27 | DB | Peor caso en banda útil del ITU | ||
| Interferencia total | 20 | DB | Interferencia acumulativa del resto de los canales | ||
| Pérdida de vuelta | 40 | DB | |||
| Poder óptico continuo máximo | 250 | mW | Poder óptico de la entrada máxima | ||
| Dispersión cromática (CD) | -20 | +20 | ps/nm | ||
| PMD | 0,5 | picosegundo | |||
Diagrama de la transmisión de la señal óptica
|
|
| Brand Name: | GEZHI or OEM |
| Número De Modelo: | AWG 96CH |
| Cuota De Producción: | 1pc |
| Precio: | Negociable |

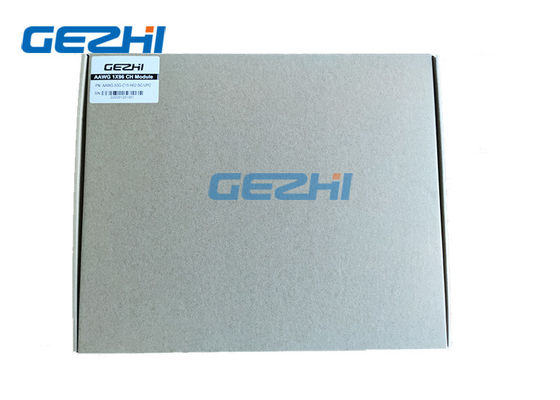

| Detalles Del Embalaje: | Caja de papel |
