| Brand Name: | GEZHI or OEM |
| Número De Modelo: | GZ-FSW-D2x2B |
| Cuota De Producción: | 1pc |
| Precio: | Negociable |
| Delivery Time: | 2-7 días del trabajo |
| Payment Terms: | T/T, Western Union |

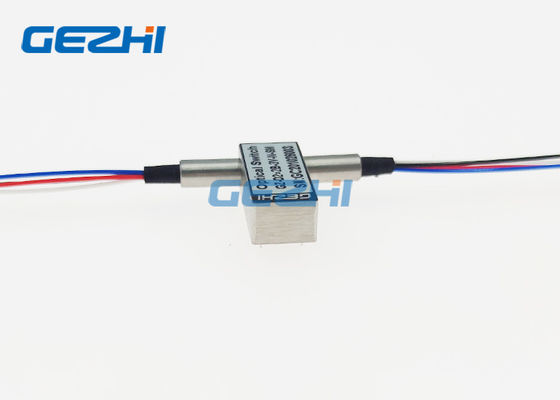

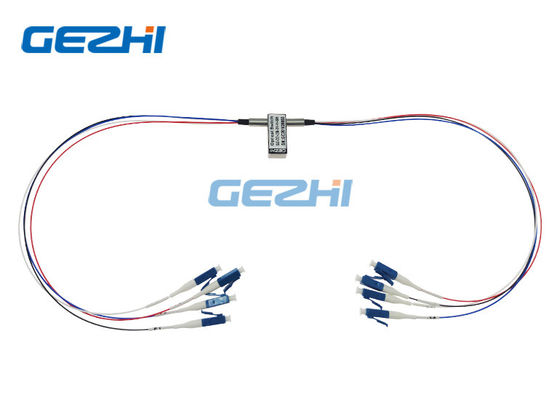

interruptor óptico de la fibra mecánica industrial de puente 4x4
GEZHI Photonics Co., interruptor óptico de la fibra mecánica industrial de puente del 4x4 del Ltd se diseña para proporcionar la función del cross-connect y de puente entre los canales de entrada y de salida. Ofrece pérdida de inserción excelente, repetibilidad y una gama de temperaturas ancha de funcionamiento y conveniente para todos los usos que cambian de la protección bidireccional. El interruptor óptico de la fibra mecánica industrial de puente 4x4 proporciona excelente rendimiento en su red y pandillas las ventajas del coste compacto y competitivo.
|
Características Repetibilidad excelente Pérdida de inserción baja Banda útil ancha |
Usos Transferencia de la redundancia Reconfiguración y restauración de las redes de la fibra Sistemas de vigilancia ópticos
|
Especificación
| Modelo | Unidad | GZ-FSW-D2x2B | |
| Operatingwavelength | nanómetro | 850±40/1300±40 | 1260~1620 |
| longitud de onda | nanómetro | 850&1300 | 1310&1550 |
| Pérdida de inserción | DB | Tipo: 1,0 máximo: 1,5 | |
| Pérdida de vuelta | DB | MM≥30 SM≥50 | |
| Charla cruzada | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Repetibilidad | DB | ≤±0.02 | |
| Voltaje | v | 3,0 o 5.0±0.5 | |
| Vida útil | Tiempo | ≥107 | |
| Tiempo del interruptor | ms | ≤8 | |
| Manejo de la potencia | mW | ≤500 | |
| Temperatura de funcionamiento | ℃ | -20~+70 (el tipo industrial está disponible) | |
| Temperatura de almacenamiento | ℃ | -40~+85 | |
| Color de la fibra |
P1, P1: P2 negro, P2: Rojo P3, P3: P4 azul, P4: Blanco |
||
| Tamaño | milímetro | 27.0×12×8.2 | |
| Nota: 1 dentro de temperatura y de COMPENSACIÓN de funcionamiento. 2 conectores de exclusión. | |||
Información de la orden
GZ-FSW-D2x2B-x-xx-x-x-x-xx-x-xx
| Modo | Longitud de onda | Tipo del voltaje | Modelo de control | Tipo de la fibra | Diámetro de la fibra | Longitud de la fibra | Conector |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Enganche de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0m m 30=3.0m m X=Others |
el 1=1m los 2=1.5m X=Others |
0=None X=Others |
Ruta óptica

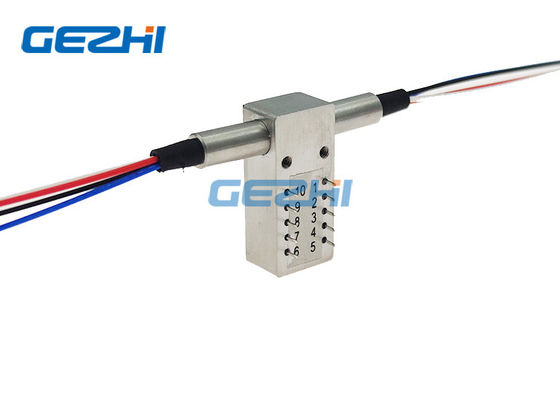

Pernos
| Tipo | Estado | Definición del Pin | Poder | Seguimiento | ||||||
| D2x2B | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| No-enganche | P1- P3 | -- | -- | -- | -- | Cierre | Ábrase | Ábrase | Cierre | |
| P2-P4 | ||||||||||
| B |
P1-P1 P2-P2 P3-P3 P4-P4 |
V+ | -- | -- | Tierra | Ábrase | Cierre | Cierre | Ábrase | |
|
|
||||||||||
| Enganche | P1- P3 | -- | -- | Tierra | V+ | Cierre | Ábrase | Ábrase | Cierre | |
| P2-P4 | ||||||||||
| B |
P1-P1 P2-P2 P3-P3 P4-P4 |
V+ | Tierra | -- | -- | Ábrase | Cierre | Cierre | Ábrase | |
Más imágenes
El video
|
|
