| Brand Name: | GEZHI or OEM |
| Número De Modelo: | GZ-FSW-D2x2B |
| Cuota De Producción: | 1pc |
| Precio: | Negociable |
| Delivery Time: | 2-7 días del trabajo |
| Payment Terms: | T/T, Western Union |
interruptor óptico de la fibra dual de puente 2x2 de 850nm milímetro
GEZHI Photonics Co., interruptor óptico de la fibra dual de puente 2x2 del Ltd se diseña para proporcionar la función del cross-connect y de puente entre los canales de entrada y de salida. Su funcionamiento en la longitud de onda 850nm. (1260~1650nm, 780nm y la longitud de onda modificada para requisitos particulares está disponibles. Ofrece repetibilidad excelente, pérdida de inserción y una gama de temperaturas ancha de funcionamiento.
|
Características Pérdida de inserción baja |
Usos Transferencia de la redundancia Reconfiguración y restauración de las redes de la fibra |
Especificación
| Modelo | Unidad | GZ-FSW-D2x2B | |
| Operatingwavelength | nanómetro | 850±40/1300±40 | 1260~1620 |
| longitud de onda | nanómetro | 850&1300 | 1310&1550 |
| Pérdida de inserción | DB | Tipo: 1,0 máximo: 1,5 | |
| Pérdida de vuelta | DB | MM≥30 SM≥50 | |
| Charla cruzada | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Repetibilidad | DB | ≤±0.02 | |
| Voltaje | v | 3,0 o 5.0±0.5 | |
| Vida útil | Tiempo | ≥107 | |
| Tiempo del interruptor | ms | ≤8 | |
| Manejo de la potencia | mW | ≤500 | |
| Temperatura de funcionamiento | ℃ | -20~+70 (el tipo industrial está disponible) | |
| Temperatura de almacenamiento | ℃ | -40~+85 | |
| Color de la fibra |
P1, P1: P2 negro, P2: Rojo P3, P3: P4 azul, P4: Blanco |
||
| Tamaño | milímetro | 27.0×12×8.2 | |
| Nota: 1 dentro de temperatura y de COMPENSACIÓN de funcionamiento. 2 conectores de exclusión. | |||
GZ-D2x2B-x-xx-x-x-x-xx-x-xx
| Modo | Longitud de onda | Tipo del voltaje | Modelo de control | Tipo de la fibra | Diámetro de la fibra | Longitud de la fibra | Conector |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Enganche de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0m m 30=3.0m m X=Others |
el 1=1m los 2=1.5m X=Others |
0=None X=Others |

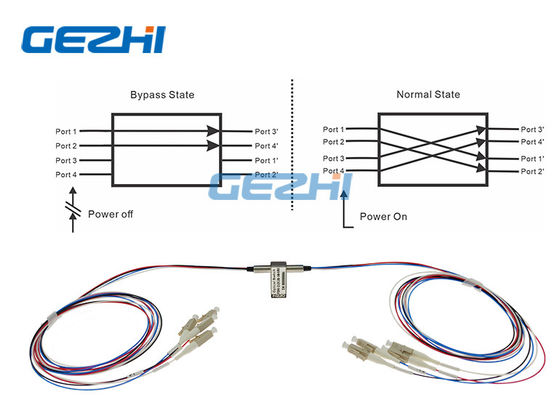

Ruta óptica

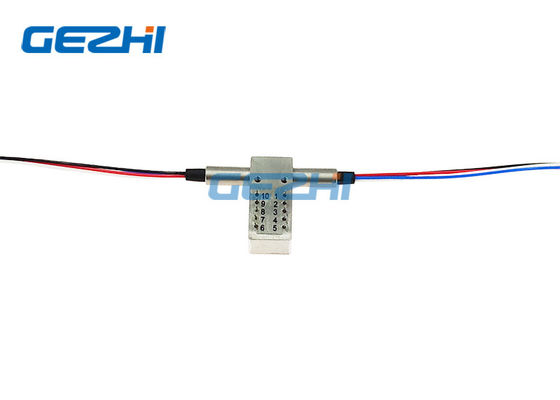

Pernos
| Tipo | Estado | Definición del Pin | Poder | Seguimiento | ||||||
| D2x2B | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| No-enganche | P1- P3 | -- | -- | -- | -- | Cierre | Ábrase | Ábrase | Cierre | |
| P2-P4 | ||||||||||
| B | P1-P1, P2-P2 | V+ | -- | -- | Tierra | Ábrase | Cierre | Cierre | Ábrase | |
| P3-P3, P4-P4 | ||||||||||
| Enganche | P1- P3 | -- | -- | Tierra | V+ | Cierre | Ábrase | Ábrase | Cierre | |
| P2-P4 | ||||||||||
| B | P1-P1, P2-P2 | V+ | Tierra | -- | -- | Ábrase | Cierre | Cierre | Ábrase |
|
El video
|
|
