| Brand Name: | GEZHI or OEM |
| Número De Modelo: | GZ-FSW-2x2F |
| Cuota De Producción: | 1pc |
| Precio: | Negociable |
| Delivery Time: | 2-7 días del trabajo |
| Payment Terms: | T/T, Western Union |

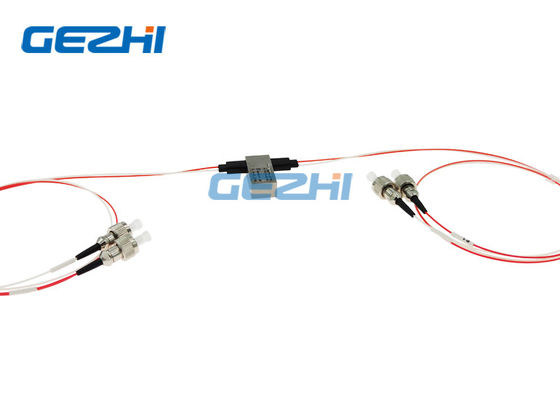

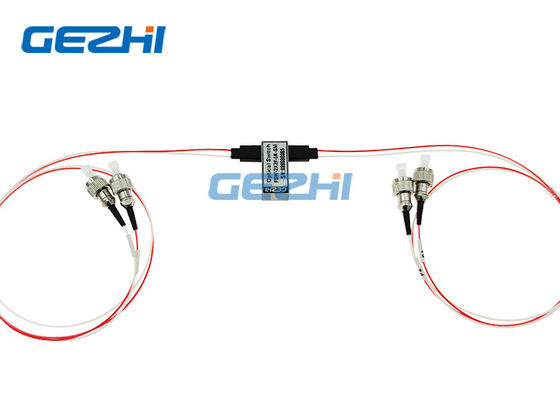

Interruptores ópticos duales bloqueados 1x1 para el bloqueo del canal
Los interruptores ópticos duales 1x1 de GEZHI Photonics Co., Ltd también significan el interruptor óptico de la fibra mecánica llena 2x2, su con el estado óptico directo y cruzado. Sus usados en la configuración añaden/la solución del descenso, canal que bloquea, con alta confiabilidad y distorsiones ópticas bajas.
|
Características Enganche a prueba de averías
Bajo costo incomparable
Distorsiones ópticas bajas Trayectoria óptica De epoxy-libre
Alta confiabilidad
|
Usos Bloqueo del canal Configurable añada/descenso
Supervisión de sistema
Instrumentación
|
Especificación
| Parámetros | Especificaciones | Unidad |
| Longitud de onda de funcionamiento | 1260~1620 (SM) | nanómetro |
| Pérdida de inserción | ≤1.0 | DB |
| Pérdida dependiente de la longitud de onda | ≤0.25 | DB |
| Pérdida dependiente de la polarización | ≤0.05 | DB |
| Pérdida dependiente de la temperatura | ≤0.20 | DB |
| Pérdida de vuelta | SM≥50 | DB |
| Charla cruzada | SM≥55 | DB |
| Tiempo del interruptor | ≤8 | ms |
| Repetibilidad | ≤±0.02 | DB |
| Durabilidad | ≥107 | épocas |
| Voltaje de funcionamiento | 3 o 5 | V |
| Tipo del interruptor | No-enganche/que traba | |
| Temperatura de funcionamiento | - 20~+70 | ℃ |
| Temperatura de almacenamiento | - 40~+85 | ℃ |
| Poder óptico | ≤500 | mW |
| Dimensión | 27.0L×12.5W×8.4H | milímetro |

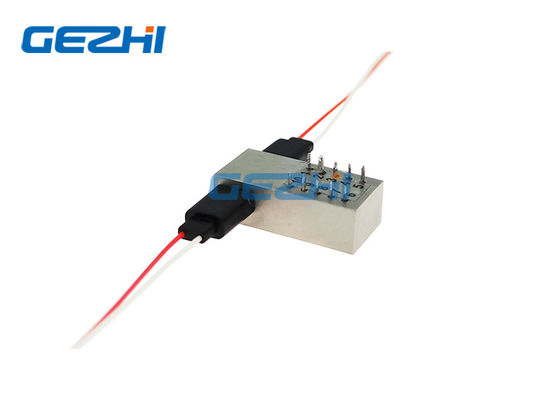

Pernos
| Tipo | Ruta óptica | Impulsión eléctrica | Sensor del estado | ||||||
| 2×2 lleno | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | |
| Enganche | P1-P4, P2-P3 | -- | -- | Tierra | V+ | Cierre | Ábrase | Ábrase | Cierre |
| P1-P3, P2-P4 | V+ | Tierra | -- | -- | Ábrase | Cierre | Cierre | Ábrase | |
| No-enganche | P1-P4, P2-P3 | -- | -- | -- | -- | Cierre | Ábrase | Ábrase | Cierre |
| P1-P3, P2-P4 | V+ | -- | -- | Tierra | Ábrase | Cierre | Cierre | Ábrase | |
Información de la orden
GZ-FSW-2×2F
| Modo | Longitud de onda | Tipo del voltaje | Modelo de control | Tipo de la fibra | Diámetro de la fibra | Longitud de la fibra | Conector |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Enganche de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0m m 30=3.0m m X=Others |
el 1=1m los 2=1.5m X=Others |
0=None X=Others |

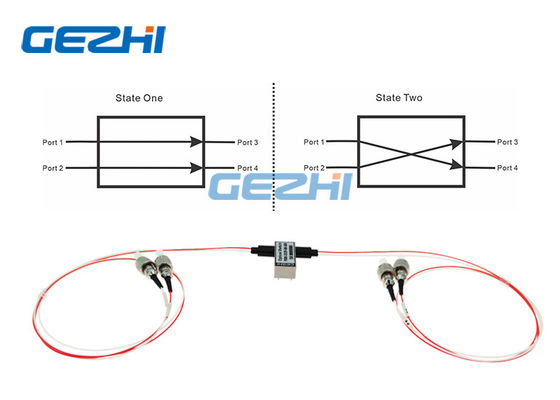

Ruta óptica
Dibujo industrial
El video
|
|
