| Brand Name: | GEZHI or OEM |
| Número De Modelo: | GZ-FSW-1x32 |
| Cuota De Producción: | 1pc |
| Precio: | Negociable |
| Delivery Time: | 2-7 días del trabajo |
| Payment Terms: | T/T, Western Union |
Interruptor de la fibra óptica 1x32 del SM
El interruptor de la fibra óptica 1x32 del SM de GEZHI Photonics Co., Ltd proporciona la selección de canal entre las fibras de una sola entrada y de la salida de N.
El número de canal de salida es cliente especificado y puede ser 1x8, 1x16, 1x32 u otros. Viene con el interfaz paralled (TTL) y conduce la función autoverificadora de la avería de circuito. Este interruptor óptico 1x32 puede ser OEM. Su se basa en nuestra tecnología avanzada de las fibras ópticas que tenga buena repetibilidad, pérdida de inserción baja, bajo costo y alto rendimiento. La longitud de onda de la operación puede ser del solo modo 1260 a 1650nm, a 850±40 con varios modos de funcionamiento/a 1300±40nm o a la longitud de onda modificada para requisitos particulares.
|
Características De pequeñas pérdidas Alta confiabilidad Diseño modularizado |
Usos Ring Network Fuente de luz multi Prueba de la fibra, componente óptico |
Los interruptores ópticos del motor de pasos del 1x32 de GEZHI son una fibra directa a la tecnología del interruptor de la fibra, que actúa físicamente señalando una fibra a la otra. Esto es lograda utilizando un motor de pasos de alta resolución para girar y para señalar exacto las fibras comunes a las fibras seleccionadas de la salida.
Especificación del interruptor de la fibra óptica 1x32 del SM
| Parámetro | Valores de parámetro |
| Modelo | GZ-FSW-1X32 |
| Pérdida de inserción | DB ≤0.8 |
| Gama de longitud de onda | 1260~1650 nanómetro |
| Longitud de onda de la prueba | 1310/1550 nanómetro |
| Tipo de la fibra | SM, 9/125um (SMF-28) |
| Pérdida de vuelta | DB ≥50 |
| Interferencia | DB del ≥ 70 |
| PDL | DB ≤0.05 |
| WDL | DB ≤0.25 |
| TDL | DB ≤0.25 |
| Repetibilidad | DB ≤0.02 |
| Curso de la vida | > 107 |
| Tiempo que cambia | ms ≤8 (adyacente) |
| Poder óptico | ≤500 mW |
| Conector | FC/PC |
| Modo de control | TTL |
| Fuente de alimentación de trabajo | 5V/500 mA |
| Producto Sze | 135 x 64 x 46 |
| Temperatura de funcionamiento | -20 ℃ al ℃ +70 |
| Temperatura de funcionamiento | -40 ℃ al ℃ +85 |
Nota: 1. el arreglo para requisitos particulares está disponible.
Las versiones del modo con varios modos de funcionamiento y solo de este interruptor están disponibles. Ofrecen nivel de
funcionamiento requerido para la multi-unidad que prueba en el R&D y en ambientes de fabricación. Están también
altamente conveniente para los usos en las telecomunicaciones, fabricación, y ambientes de prueba, debido a
su IL bajo y repetibilidad excelente. Además de las muchas opciones estándar disponibles, nosotros también
modifique los interruptores para requisitos particulares para cubrir las necesidades específicas del cliente

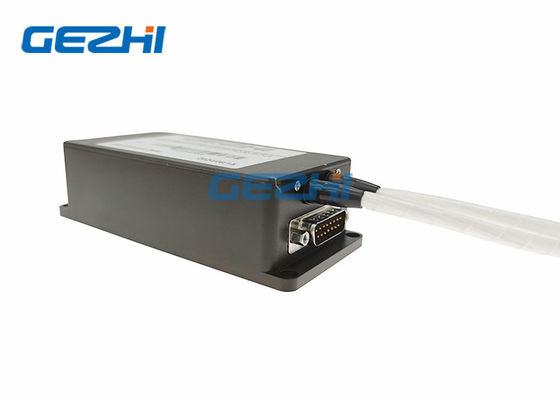

Interruptor Pin Specifications de la fibra óptica 1x32 del SM
| Conector macho DB-15 | |||
| Pin No. | I / O | Señal | Descripción |
| 2 | Entrada | D0 |
D0~ D5 es la selección de canal Bit0~Bit5, D0 es bajo, D5 es alto |
| 3 | Entrada | D1 | |
| 4 | Entrada | D2 | |
| 5 | Entrada | D3 | |
| 6 | Entrada | D4 | |
|
11 |
Entrada |
RESET |
TTL, reset bajo para canalizar 0. El nivel significa que los pedazos de la selección de canal es eficaz. |
| 7 | Hacia fuera | LISTO | TTL, listo (High=Not listo, Low=Ready) |
| 8 | Hacia fuera | ERROR | TTL, error O fracaso, (error de High=Error, de Low=No) |
| 1,9 | Poder | Tierra | Tierra |
| 12 | Poder | VCC1 | VDC del motor del 5.0±5% de fuente de alimentación (500mA máximos) |
| 15 | Poder | VCC2 | VDC del circuito del 5.0±5% de fuente de alimentación (50mA máximos) |
| 4,6,7,8,10,13,14 | NC | NC | vacante |

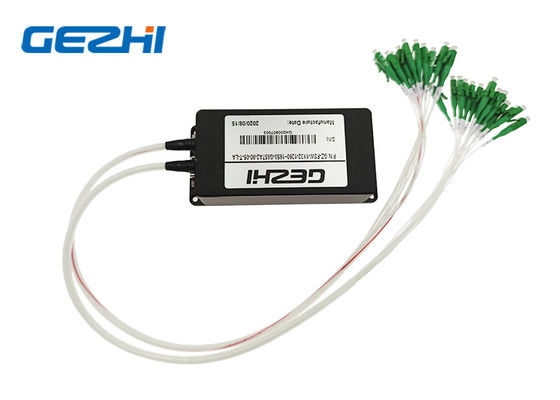

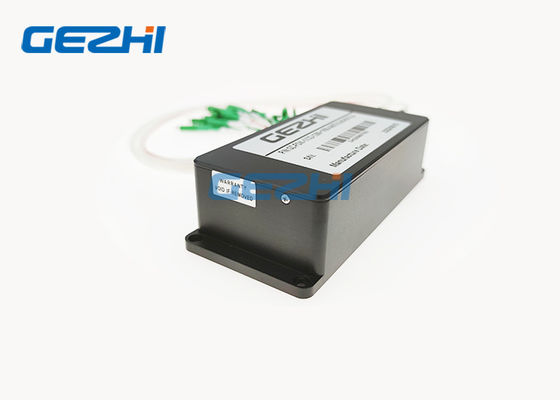

Imagen del interruptor de la fibra óptica 1x32 del SM
El video
|
