| Brand Name: | GEZHI or OEM |
| Número De Modelo: | FSW-1x4T |
| Cuota De Producción: | 1PC |
| Precio: | Negociable |
| Delivery Time: | 2-7 días del trabajo |
| Payment Terms: | T/T, Western Union |

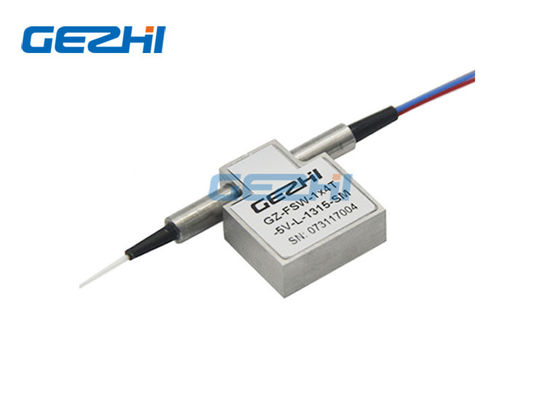

Mini interruptores ópticos optos-Machanical de FSW-1x4T bidireccionales
Interruptores ópticos optos-Machanical de la serie FSW-1x4T de GEZHI los mini bidireccionales conectan los canales ópticos dirigiendo o bloqueando una señal óptica entrante en la fibra de la salida. Esto se alcanza usando una configuración opto-mecánica pendiente de la patente y se activa vía una señal de control eléctrica. Una versión de enganche preserva la trayectoria óptica seleccionada después de que se haya quitado la señal de impulsión, mientras que las versiones de no-enganche omiten el estado abierto o cerrado cuando se quita el poder. Los mini interruptores ópticos optos-Machanical de FSW-1x4T bidireccionales han integrado los sensores de posición eléctricos. El diseño avanzado basado nuevo material reduce perceptiblemente la sensibilidad de la posición de la pieza móvil, ofreciendo el unmatchedlowcost de los wellas de los unprecedentedhighstabilityas.
|
Características |
Usos |
|
|
Especificación
| tipo interruptor de 1x4 T | Unidad | Típico |
| Longitud de onda de la operación | nanómetro | 850nm o 1310/1490/1550nm |
| Pérdida de inserción 1 | DB | <0> |
| Pérdida del dependiente de la longitud de onda | DB | <0> |
| Pérdida del dependiente de la polarización | DB | <0> |
| Pérdida de vuelta | DB | SM: >55 MILÍMETRO: >40 |
| Charla cruzada | DB | SM: >55 MILÍMETRO: >40 |
| Tiempo de la transferencia | ms | Típico: 4 máximo: 10 |
| Repetibilidad | DB | <> |
| Durabilidad | Ciclos | >10 millones |
| Tipo de la transferencia | Enganche/No-que traba | |
| Manejo de la potencia óptico | mW | <500mw> |
| Voltaje de funcionamiento | VDC | 3V o 5V |
| Temperatura de funcionamiento | ℃ | -5~+70 |
| Temperatura de almacenamiento | ℃ | -40~+85 |
| Tipo de la fibra | / | Fibra de SM/MM |
| Dimensión del paquete | milímetro | 27L x 23W x 8.2H |
Nota: 1. el arreglo para requisitos particulares está disponible.
2. Especificado sin el conector, y añada una pérdida adicional 0.2dB por el conector.
|
Tipo |
Te de Sta |
Ruta óptica |
Impulsión eléctrica | Sensor de la situación | ||||||||||||||
| Retransmisión 1 (Pin) | Retransmisión 2 (Pin) | Retransmisión 1 (Pin) | Retransmisión 2 (Pin) | |||||||||||||||
| 1 | 5 | 6 | 10 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | 2-3 | 3-4 | 7-8 | 8-9 | |||
| 1x4 | A | Negro COM-P1 | - | - | Tierra | V+ | V+ | Tierra | - | - | cierre | abierto | abierto | cierre | abierto | cierre | clsoe | abierto |
|
Ing del cierre |
B | Rojo COM-P2 | V+ | Tierra | - | - | - | - | Tierra | V+ | abierto | cierre | cierre | abierto | cierre | abierto | abierto | cierre |
| C | Azul COM-P3 | - | - | Tierra | V+ | - | - | Tierra | V+ | cierre | abierto | abierto | cierre | cierre | abierto | abierto | cierre | |
| D | Blanco COM-P4 | V+ | Tierra | - | - | V+ | Tierra | - | - | abierto | cierre | cierre | abierto | abierto | cierre | cierre | abierto | |
|
Ing no- del cierre |
A | Negro COM-P1 | - | - | - | - | V+ | - | - | Tierra | cierre | abierto | abierto | cierre | abierto | cierre | cierre | abierto |
| B | Rojo COM-P2 | V+ | - | - | Tierra | - | - | - | - | abierto | cierre | cierre | abierto | cierre | abierto | abierto | cierre | |
| C | Azul COM-P3 | - | - | - | - | - | - | - | - | cierre | abierto | abierto | cierre | cierre | abierto | abierto | cierre | |
| D | Blanco COM-P4 | V+ | - | - | Tierra | V+ | - | - | Tierra | abierto | cierre | cierre | abierto | abierto | cierre | cierre | abierto | |
Información el ordenar
GZ-FSW-1x4T-x-xx-x-x-xx-xx-x
| X | XX | X | X | XX | XX | X |
| Modo | Longitud de onda | Tipo del voltaje | Modelo de control | Diámetro de la fibra | Longitud de la fibra | Conector |
|
S=SM 9/125 M5=MM 50/125 M6=MM 62.5/125 |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm 760=760nm 1742=1742nm X=Others |
3=3V 5=5V |
L=Latching Enganche de N=Non- |
25=250um 90=900um |
los 05=0.5m el 10=1.0m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC X=Others |
Ruta óptica
Dimensión
El video
|
|
