| Brand Name: | GEZHI or OEM |
| Número De Modelo: | interruptor fibroóptico 1x2 |
| Cuota De Producción: | 1PC |
| Precio: | Negociable |
| Delivery Time: | 2-7 días del trabajo |
| Payment Terms: | T/T, Western Union |

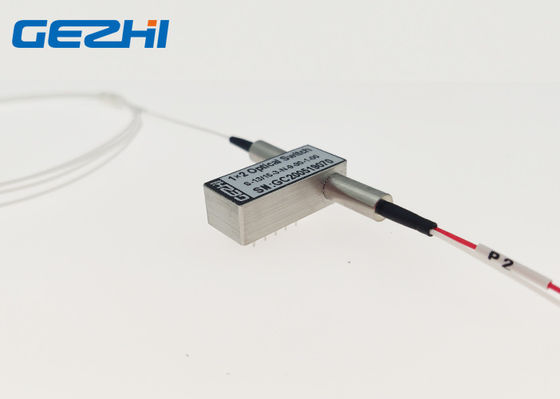

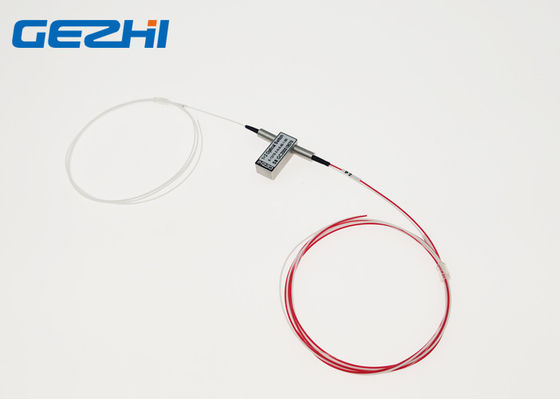

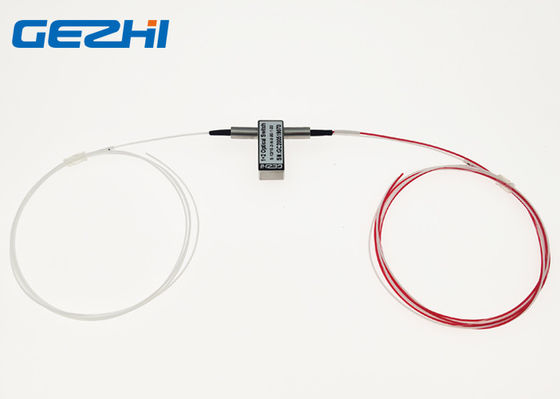

interruptores ópticos 1550nm unimodal de la prisma fibroóptica 1x2 sin el conector
Configurate fibroóptico de los interruptores ópticos de la prisma de GEZHI 1x2 por el tipo 1x2 con tres fibras y dos estados. Conecta sin ningún conector para 3V el voltaje modificado para requisitos particulares y con No-trabado, PWB moutable. Los interruptores ópticos de la prisma fibroóptica de GEZHI 1x2 conectan los canales ópticos reorientando una señal óptica entrante en seleccionado para hacer salir la fibra. Los interruptores fibroópticos son apllication en la protección y la restauración óptica de la red, protección del equipo de la investigación y desarrollo y de transmisión.
Características
El más tamaño pequeño
Pérdida de inserción baja
tipo No-trabado voltaje de 3V
Sin el conector para modificado para requisitos particulares
Tipo industrial disponible
Usos
Supervisión óptica de la red
router de la longitud de onda
Reconfigurable añada/los multiplexores del descenso
Ruta óptica
| Situación una | Situación dos |
|
|
 |

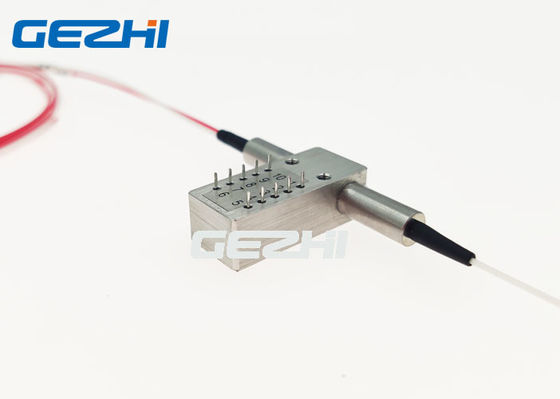

Pernos
| Tipo | Pin | Impulsión eléctrica | Sensor de la situación | ||||||
| 1×2 | canal | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Enganche | P1-P2 | -- | -- | Tierra | V+ | Cierre | Abierto | Abierto | Cierre |
| P1-P3 | V+ | Tierra | -- | -- | Abierto | Cierre | Cierre | Abierto | |
| No-enganche | P1-P2 | -- | -- | -- | -- | Cierre | Abierto | Abierto | Cierre |
| P1-P3 | V+ | -- | -- | Tierra | Abierto | Cierre | Cierre | Abierto | |
información del orden del interruptor óptico 1x2
GZ-FSW-1x2-x-xx-x-x-x-xx-x-xx
| Modo | Longitud de onda | Tipo del voltaje | Modelo de control | Tipo de la fibra | Diámetro de la fibra | Longitud de la fibra | Conector |
|
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Enganche de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0m m 30=3.0m m X=Others |
el 1=1m los 2=1.5m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Others |
Especificación
|
Parámetros |
GZ-FSW-1×2 | ||
| Gama de longitud de onda | nanómetro | 850±40/1300±40 | 1260~1650 |
| Longitud de onda de funcionamiento | nanómetro | 850/1300 | 1310/1490/1550/1625/1650 |
| Pérdida de inserción | DB | Tipo: 0,8 máximo: 1,2 | Tipo: 0,5 máximo: 1,0 |
| Pérdida de vuelta | DB | MM≥30 SM≥50 | |
| Interferencia | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Repetibilidad | DB | ≤±0.02 | |
|
Fuente de alimentación |
V | 3,0 o 5,0 | |
| Curso de la vida | Tiempo | ≥107 | |
| Cambie el tiempo | ms | ≤8 | |
| Poder de la transmisión | mW | ≤500 | |
| Temperatura de funcionamiento | ℃ | -20~+80 | |
| Temperatura de almacenamiento | ℃ | -40~+85 | |
| Peso | g | 16 | |
| Dimensión | milímetro | (L) 27× (W) 12.0× (H) 8,2 | |
Nota: 1. el arreglo para requisitos particulares está disponible.
2. Especificado sin el conector, y añada una pérdida adicional 0.2dB por el conector.
El video
|
|
