| Brand Name: | GEZHI or OEM |
| Número De Modelo: | interruptor óptico 1x2 |
| Cuota De Producción: | 1PC |
| Precio: | Negociable |
| Delivery Time: | 2-7 días del trabajo |
| Payment Terms: | T/T, Western Union |
1260~1650nm conector amplio del interruptor óptico 3V FC/APC de la longitud de onda 1x2

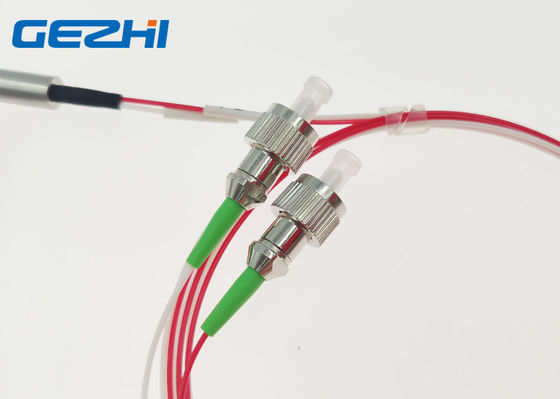

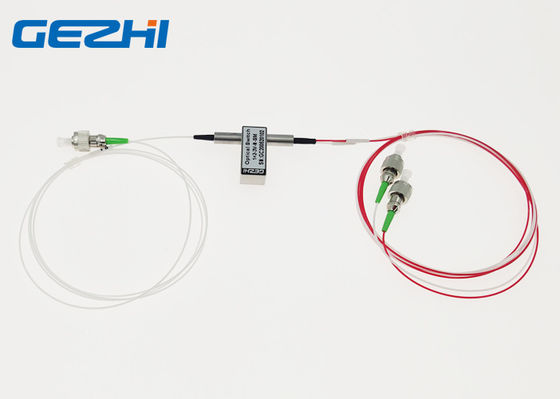

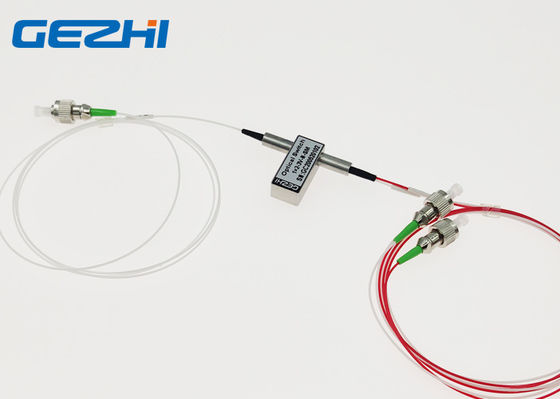

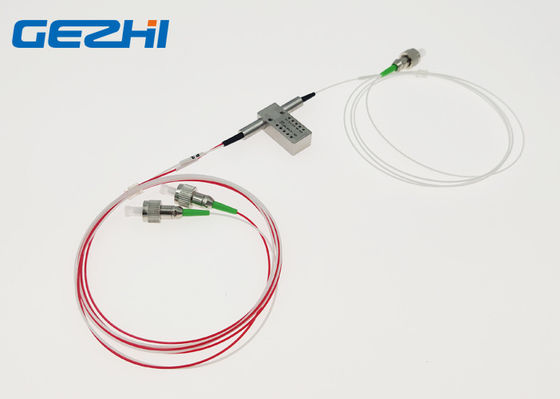

Configurate amplio del interruptor óptico de la longitud de onda de GEZHI 1260~1650nm por el tipo 1x2 con tres fibras y dos estados. Conecta con el conector del verde de FC/APC y el voltaje No-trabado 3V. El interruptor óptico amplio de la longitud de onda 1x2 de GEZHI 1260~1650nm conecta los canales ópticos reorientando una señal óptica entrante en seleccionado para hacer salir la fibra. El interruptor óptico es apllication en la supervisión óptica de la red, router de la longitud de onda y reconfigurable añada/los multiplexores del descenso.
Características
Pérdida de inserción baja
El más tamaño pequeño
tipo No-trabado voltaje de 3V
Conector de FC/APC
Tipo industrial disponible
PWB aumentable
Usos
Protección y restauración ópticas de la red
Investigación y desarrollo
Protección del equipo de transmisión
información del orden del interruptor óptico 1x2
GZ-FSW-1x2-x-xx-x-x-x-xx-x-xx
| Modo | Longitud de onda | Tipo del voltaje | Modelo de control | Tipo de la fibra | Diámetro de la fibra | Longitud de la fibra | Conector |
|
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Enganche de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0m m 30=3.0m m X=Others |
el 1=1m los 2=1.5m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Others |
Especificación
|
Parámetros |
GZ-FSW-1×2 | ||
| Gama de longitud de onda | nanómetro | 850±40/1300±40 | 1260~1650 |
| Longitud de onda de funcionamiento | nanómetro | 850/1300 | 1310/1490/1550/1625/1650 |
| Pérdida de inserción | DB | Tipo: 0,8 máximo: 1,2 | Tipo: 0,5 máximo: 1,0 |
| Pérdida de vuelta | DB | MM≥30 SM≥50 | |
| Interferencia | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Repetibilidad | DB | ≤±0.02 | |
|
Fuente de alimentación |
V | 3,0 o 5,0 | |
| Curso de la vida | Tiempo | ≥107 | |
| Cambie el tiempo | ms | ≤8 | |
| Poder de la transmisión | mW | ≤500 | |
| Temperatura de funcionamiento | ℃ | -20~+80 | |
| Temperatura de almacenamiento | ℃ | -40~+85 | |
| Peso | g | 16 | |
| Dimensión | milímetro | (L) 27× (W) 12.0× (H) 8,2 | |
Nota: 1. el arreglo para requisitos particulares está disponible.
2. Especificado sin el conector, y añada una pérdida adicional 0.2dB por el conector.
Pernos
| Tipo | Pin | Impulsión eléctrica | Sensor de la situación | ||||||
| 1×2 | canal | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Enganche | P1-P2 | -- | -- | Tierra | V+ | Cierre | Abierto | Abierto | Cierre |
| P1-P3 | V+ | Tierra | -- | -- | Abierto | Cierre | Cierre | Abierto | |
| No-enganche | P1-P2 | -- | -- | -- | -- | Cierre | Abierto | Abierto | Cierre |
| P1-P3 | V+ | -- | -- | Tierra | Abierto | Cierre | Cierre | Abierto | |
Ruta óptica
| Situación una | Situación dos |
|
|
 |
El video
|
|
