| Brand Name: | GEZHI or OEM |
| Número De Modelo: | interruptor de puente óptico 2x2 |
| Cuota De Producción: | 1PC |
| Precio: | Negociable |
| Delivery Time: | 2-7 días del trabajo |
| Payment Terms: | T/T, Western Union |

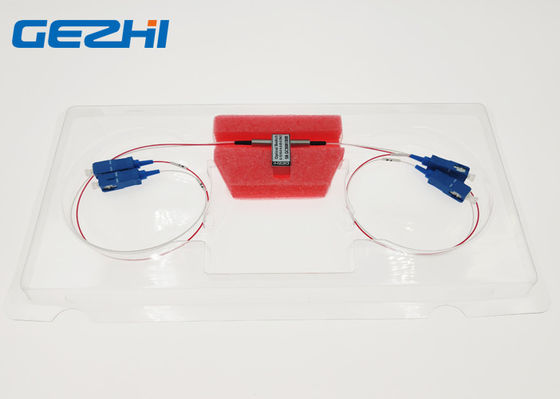

Enganche de la longitud de onda unimodal óptica micro 1310/1550nm del interruptor de puente 2x2
El interruptor de puente óptico micro 2x2 de GEZHI es uso altamente estable en la protección/la restauración ópticas de la red. Cuando el poder está prendido, el modo de operación del interruptor de puente se fija a normal, y el dispositivo local del establecimiento de una red está conectado con la principal-red. Cuando ocurre el apagón, el interruptor de puente óptico 2x2 se fija rápidamente para puentear modo para aislar el mainnetwork del dispositivo local del establecimiento de una red. También, el interruptor micro está de trabar el tipo y tiene un rato de funcionamiento de 8ms.
Características
Pérdida de inserción baja
Enganche o No-enganche
Alto aislamiento del canal
Trayectoria óptica libre de epoxy
Altamente estable y confiable
Usos
Instrumentación
Sistemas de pruebas de la red
Encaminamiento de la señal óptica
Ópticos configurables añaden/descenso
Protección/restauración ópticas de Netrwork
Protección del transmisor y del receptor
Información de la orden
GZ-2×2B-x-xx-x-x-x-xx-x-x
| Modo | Longitud de onda | Tipo del voltaje | Modelo de control | Tipo de la fibra | Diámetro de la fibra | Longitud de la fibra | Conector |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Enganche de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0m m 30=3.0m m X=Others |
el 1=1m los 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |
Especificación
| Parámetros | GZ-FSW-2×2B | ||
| Gama de longitud de onda | nanómetro | 850±40/1300±40 | 1260~1650 |
| Avelength de funcionamiento | nanómetro | 850/1300 | 1310/1490/1550/1625/1650 |
| Pérdida de inserción | DB | Tipo: 0,8 máximo: 1,2 | Tipo: 0,6 máximo: 0,8 |
| Pérdida de vuelta | DB | MM≥30 SM≥50 | |
| Interferencia | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Repetibilidad | DB | ≤±0.02 | |
| Fuente de alimentación | v | 3,0 o 5,0 | |
| Curso de la vida | épocas | ≥107 | |
| Cambie el tiempo | ms | ≤8 | |
| Poder de la transmisión | mW | ≤500 | |
| Temperatura de funcionamiento | ℃ | -20~+70 | |
| Temperatura de almacenamiento | ℃ | -40~+85 | |
| Peso | g | 16 | |
| Dimensión | milímetro | (L) 12.0× (H) 8,2 el arreglo para requisitos particulares 27.0× (W) está disponible. | |
Pernos
| Parámetros | Pernos | Impulsión eléctrica | Sensor de la situación | ||||||
| 2×2B | Trayectoria óptica | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| No-enganche | P1-P3 | -- | -- | -- | -- | Cierre | Abierto | Abierto | Cierre |
| P1-P4, P2-P3 | V+ | -- | -- | Tierra | Abierto | Cierre | Cierre | Abierto | |
| enganche | P1-P3 | -- | -- | Tierra | V+ | Cierre | Abierto | Abierto | Cierre |
| P1-P4 P2-P3 | V+ | Tierra | -- | -- | Abierto | Cierre | Cierre | Abierto | |
Ruta óptica
| Situación una | Situación dos |
|
|
 |

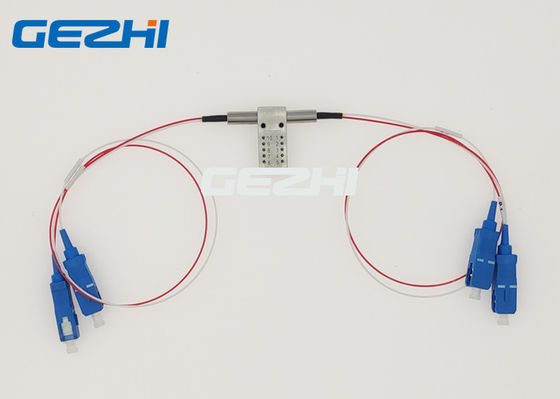

imagen fibroóptica del interruptor de puente 2x2
El video
|
|
