| Brand Name: | GEZHI or OEM |
| Número De Modelo: | interruptor óptico 1x2A |
| Cuota De Producción: | 1PC |
| Precio: | Negociable |
| Delivery Time: | 2-7 días del trabajo |
| Payment Terms: | T/T, Western Union |

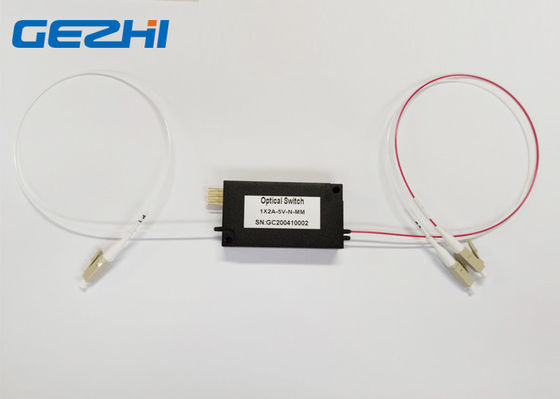

1x2A interruptor óptico multi 5V de No-enganche del modo 850nm con la mini caja metálica
Embalaje multi del interruptor óptico del modo 850nm de GEZHI 1x2A en una mini caja metálica y control con 4pins. El artículo No-está trabando el voltaje 5V con el conector de LC/PC. La especificación modificada para requisitos particulares está disponible.
Características
Pérdida de inserción baja
Velocidad de transferencia rápida
El más tamaño pequeño
Alta temperatura de funcionamiento
Usos
OADM
HOMBRE
Supervisión de sistema
Prueba componente
Especificación
|
Parámetros |
GZ-FSW-1×2A | ||
| Gama de longitud de onda | nanómetro | 850±40/1300±40 | 1260~1650 |
| Longitud de onda de funcionamiento | nanómetro | 850/1300 | 1310/1490/1550/1625/1650 |
| Pérdida de inserción | DB | Tipo: 0,8 máximo: 1,2 | Tipo: 0,5 máximo: 1,0 |
| Pérdida de vuelta | DB | MM≥30 SM≥50 | |
| Interferencia | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Repetibilidad | DB | ≤±0.02 | |
|
Fuente de alimentación |
V | 3,0 o 5,0 | |
| Curso de la vida | Tiempo | ≥107 | |
| Cambie el tiempo | ms | ≤8 | |
| Poder de la transmisión | mW | ≤500 | |
| Temperatura de funcionamiento | ℃ | 0~+70 o -40~+85 | |
| Temperatura de almacenamiento | ℃ | -40~+85 | |
| Dimensión | milímetro | (L) 55× (W) 30× (H) 12,8 | |
Nota: 1. el arreglo para requisitos particulares está disponible.
2. especificado sin el conector, y añada una pérdida adicional 0.2dB por el conector.
Ruta óptica
| Modelo de control | Impulsión eléctrica | Sensor de la situación | Trayectoria óptica | ||
| Pin 1 | Pin 2 | Pin3- Pin4 | |||
| Enganche | V+ | Tierra | Abierto | P1-P2 | |
| Tierra | V+ | Cierre | P1-P3 | |
|
| No-enganche | V+ | Tierra | Cierre | P1-P3 | |
| Tierra | Tierra | Abierto | P1-P2 | |
|
| Especificaciones | Voltaje | Actual | Resistencia |
| enganche 5V | 4.5~5.5 | 36~44mA | 125Ω |
| No-enganche 5V | 4.5~5.5 | 25~31mA | 178Ω |
| enganche 3V | 2.7~3.3 | 54~66mA | 50Ω |
| No-enganche 3V | 2.7~3.3 | 42~51mA | 65Ω |
información del orden del interruptor óptico 1x2A
GZ-FSW-1x2A-x-xx-x-x-x-xx-x-xx
| Modo | Longitud de onda | Tipo del voltaje | Modelo de control | Tipo de la fibra | Diámetro de la fibra | Longitud de la fibra | Conector |
|
S=SM |
85=850nm |
3=3V |
L=Latching |
5=50/125 |
25=250um |
el 1=1m |
00=None |
